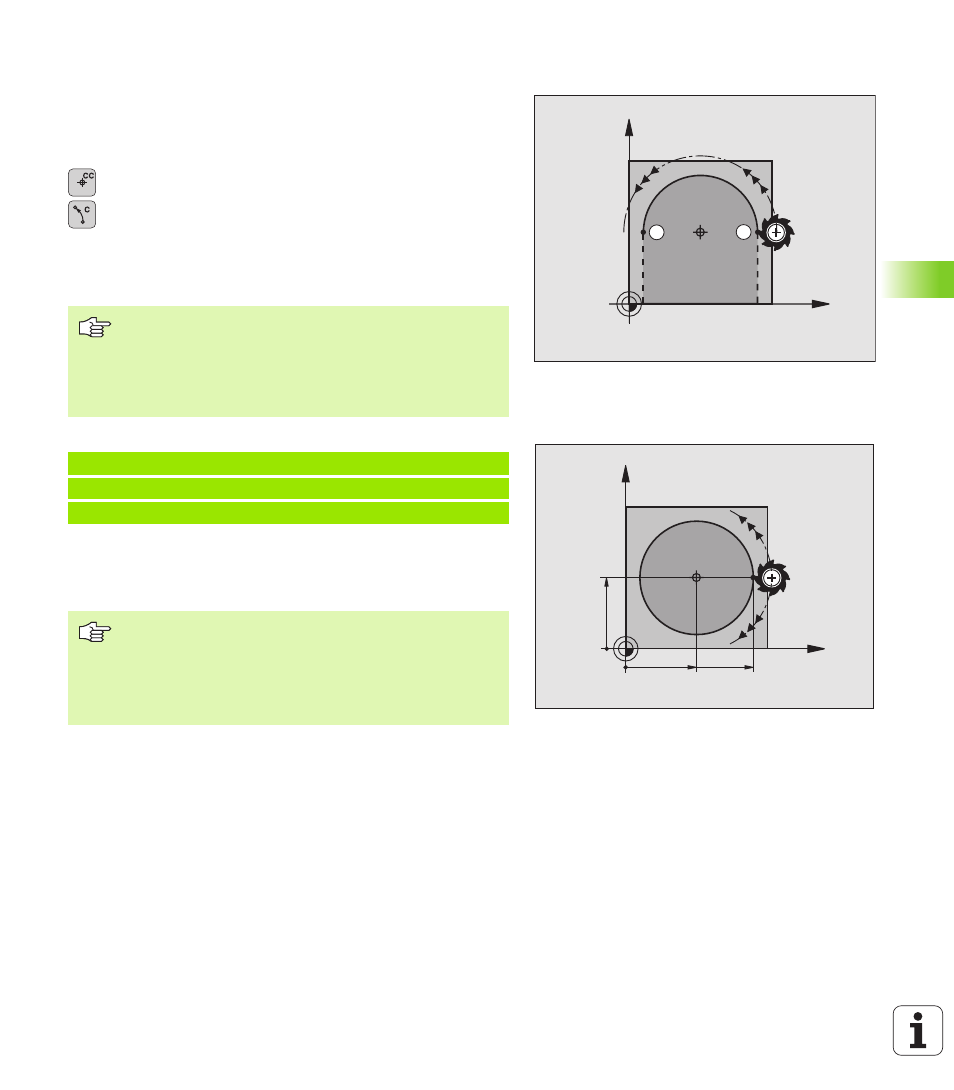

Kreisbahn C um Kreismittelpunkt CC

Legen Sie den Kreismittelpunkt CC fest, bevor Sie die Kreisbahn C pro-
grammieren. Die zuletzt programmierte Werkzeug-Position vor dem
C-Satz ist der Startpunkt der Kreisbahn.

8

Werkzeug auf den Startpunkt der Kreisbahn fahren

8

Koordinaten

des Kreismittelpunkts

8

Koordinaten

des Kreisbogen-Endpunkts

8

Drehsinn DR, falls nötig:

8

Vorschub F

8

Zusatz-Funktion M

NC-Beispielsätze

Vollkreis

Programmieren Sie für den Endpunkt die gleichen Koordinaten wie für
den Startpunkt.

S

E

X

Y

CC

X

Y

25

45

25

CC

DR+

DR–

Die TNC verfährt Kreisbewegungen normalerweise in der
aktiven Bearbeitungsebene. Wenn Sie Kreise program-
mieren, die nicht in der aktiven Bearbeitungseben liegen,
z.B. C Z... X... DR+ bei Werkzeug-Achse Z, und gleich-
zeitig diese Bewegung rotieren, dann verfährt die TNC
einen Raumkreis, also einen Kreis in 3 Achsen.

5 CC X+25 Y+25

6 L X+45 Y+25 RR F200 M3

7 C X+45 Y+25 DR+

Start- und Endpunkt der Kreisbewegung müssen auf der
Kreisbahn liegen.

Eingabe-Toleranz: bis 0.016 mm (über MP7431 wählbar).

Kleinstmöglicher Kreis, den die TNC verfahren kann:
0.0016 µm.
