n Radiuskorrigierte Kontur vorausberechnen
(LOOK AHEAD): M120
Standardverhalten
Wenn der Werkzeug-Radius größer ist, als eine Konturstufe, die radi-
uskorrigiert zu fahren ist, dann unterbricht die TNC den Programmlauf
und zeigt eine Fehlermeldung. M97 (siehe „Kleine Konturstufen bear-
beiten: M97” auf Seite 295) verhindert die Fehlermeldung, führt aber
zu einer Freischneidemarkierung und verschiebt zusätzlich die Ecke.
Bei Hinterschneidungen verletzt die TNC u.U. die Kontur.
Verhalten mit M120
Die TNC überprüft eine radiuskorrigierte Kontur auf Hinterschneidun-
gen und Überschneidungen und berechnet die Werkzeugbahn ab dem

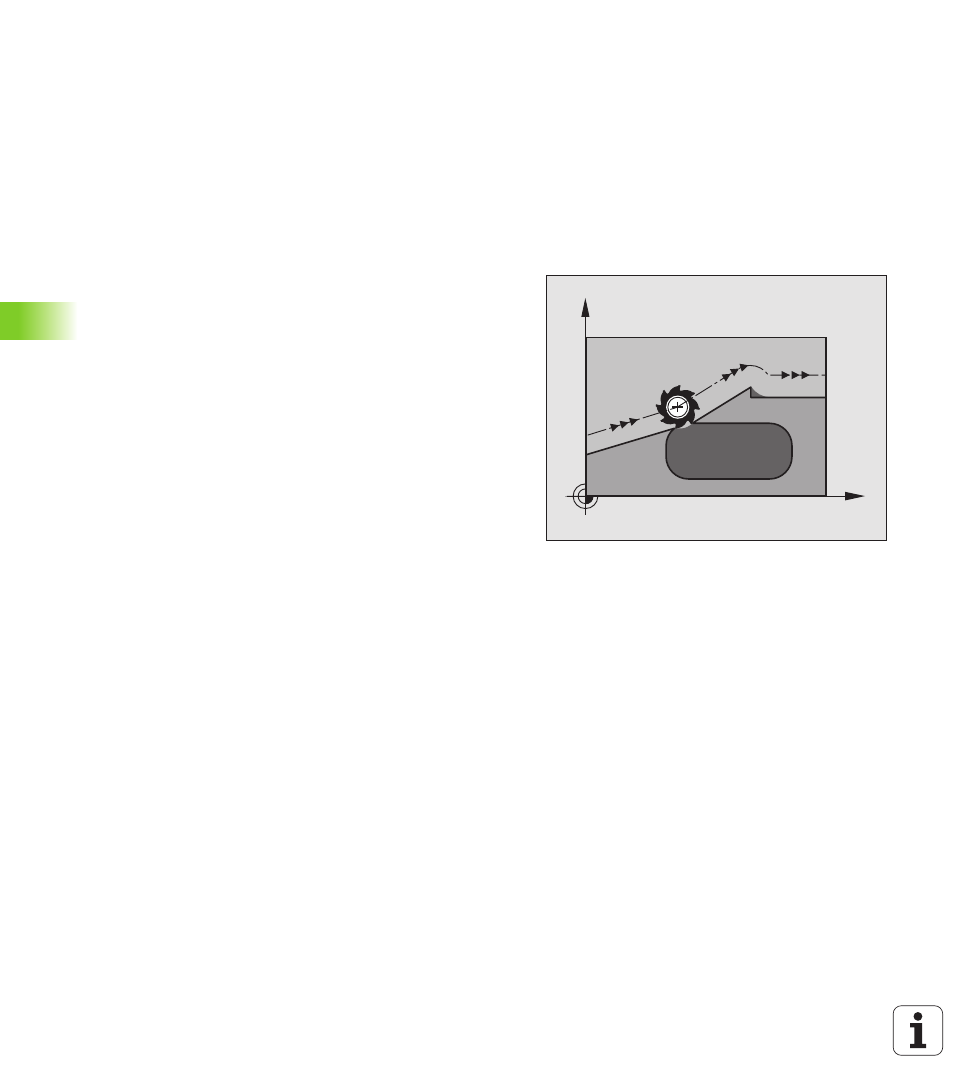

aktuellen Satz voraus. Stellen, an denen das Werkzeug die Kontur
beschädigen würde, bleiben unbearbeitet (im Bild dunkel dargestellt).
Sie können M120 auch verwenden, um Digitalisierdaten oder Daten,
die von einem externen Programmier-System erstellt wurden, mit
Werkzeug-Radiuskorrektur zu versehen. Dadurch sind Abweichungen
vom theoretischen Werkzeug-Radius kompensierbar.
Die Anzahl der Sätze (maximal 99), die die TNC vorausrechnet, legen
Sie mit LA (engl. Look Ahead: schaue voraus) hinter M120 fest. Je grö-
ßer Sie die Anzahl der Sätze wählen, die die TNC vorausrechnen soll,
desto langsamer wird die Satzverarbeitung.
Eingabe
Wenn Sie in einem Positionier-Satz M120 eingeben, dann führt die
TNC den Dialog für diesen Satz fort und erfragt die Anzahl der voraus-
zuberechnenden Sätze LA.
Wirkung
M120 muss in einem NC-Satz stehen, der auch die Radiuskorrektur RL
oder RR enthält. M120 wirkt ab diesem Satz bis Sie
„ die Radiuskorrektur mit R0 aufheben
„ M120 LA0 programmieren
„ M120 ohne LA programmieren
„ mit PGM CALL ein anderes Programm aufrufen
„ mit Zyklus 19 oder mit der PLANE-Funktion die Bearbeitungsebene
schwenken
M120 wird wirksam am Satz-Anfang.
X
Y
