58 1 Einführung
1
.4 Stat
us-Anz
eig
e

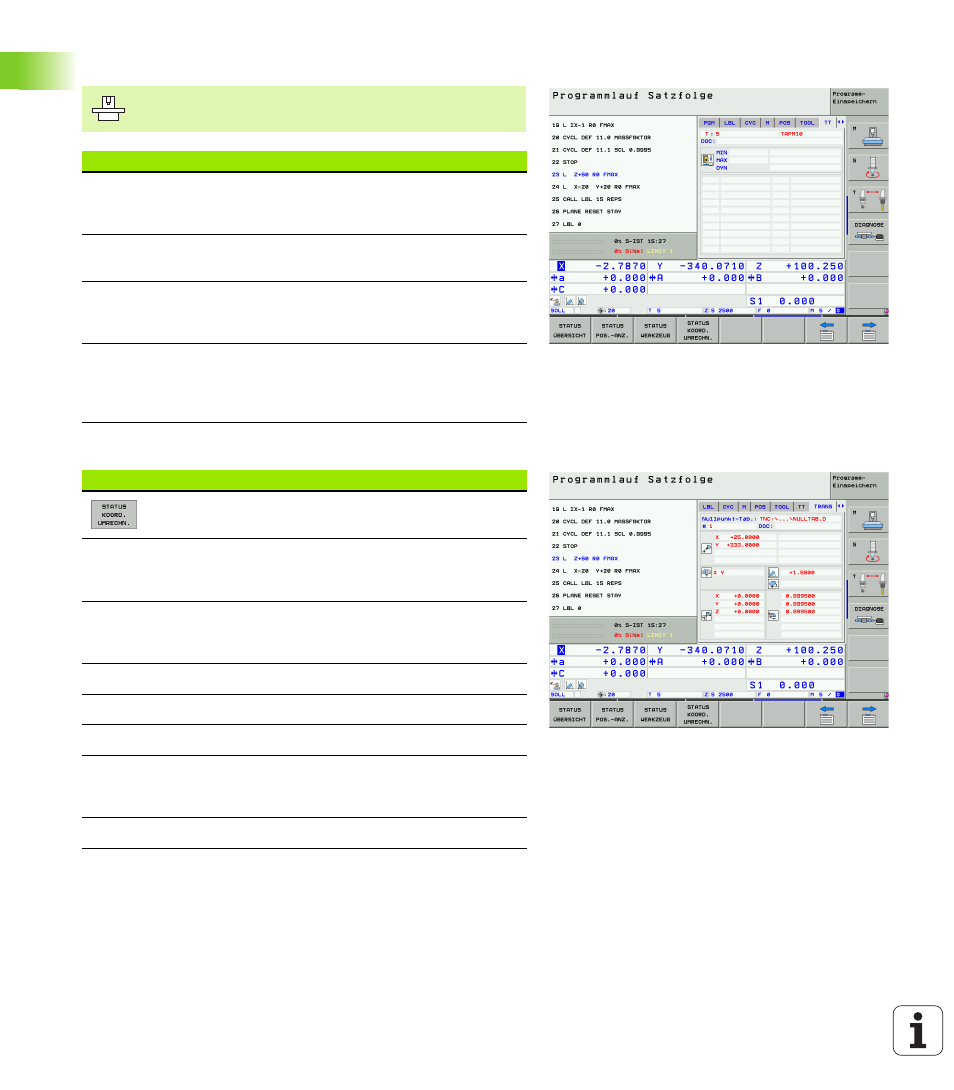

n Werkzeug-Vermessung (Reiter TT)
Koordinaten-Umrechnungen (Reiter TRANS)
Siehe “Zyklen zur Koordinaten-Umrechnung” auf Seite 487.
Die TNC zeigt den Reiter TT nur dann an, wenn diese
Funktion an Ihrer Maschine aktiv ist.
Softkey Bedeutung
Keine Direkt-
anwahl mög-
lich Nummer des Werkzeugs, das vermessen wird
Anzeige, ob Werkzeug-Radius oder -Länge ver-
messen wird
MIN- und MAX-Wert Einzelschneiden-Vermes-
sung und Ergebnis der Messung mit rotierendem
Werkzeug (DYN)
Nummer der Werkzeug-Schneide mit zugehöri-
gem Messwert. Der Stern hinter dem Messwert
zeigt an, dass die Toleranz aus der Werkzeug-
Tabelle überschritten wurde
Softkey Bedeutung
Name der aktiven Nullpunkt-Tabelle
Aktive Nullpunkt-Nummer (#), Kommentar aus
der aktiven Zeile der aktiven Nullpunkt-Nummer
(DOC) aus Zyklus 7
Aktive Nullpunkt-Verschiebung (Zyklus 7); Die
TNC zeigt eine aktive Nullpunkt-Verschiebung in
bis zu 8 Achsen an
Gespiegelte Achsen (Zyklus 8)
Aktive Grunddrehung
Aktiver Drehwinkel (Zyklus 10)
Aktiver Maßfaktor / Maßfaktoren (Zyklen 11 / 26);
Die TNC zeigt einen aktiven Maßfaktor in bis zu 6
Achsen an
Mittelpunkt der zentrischen Streckung
