2.5 Bearbeit
ungsebene sc
hw
enk
e
n (Sof
tw
ar
e-Option
1)

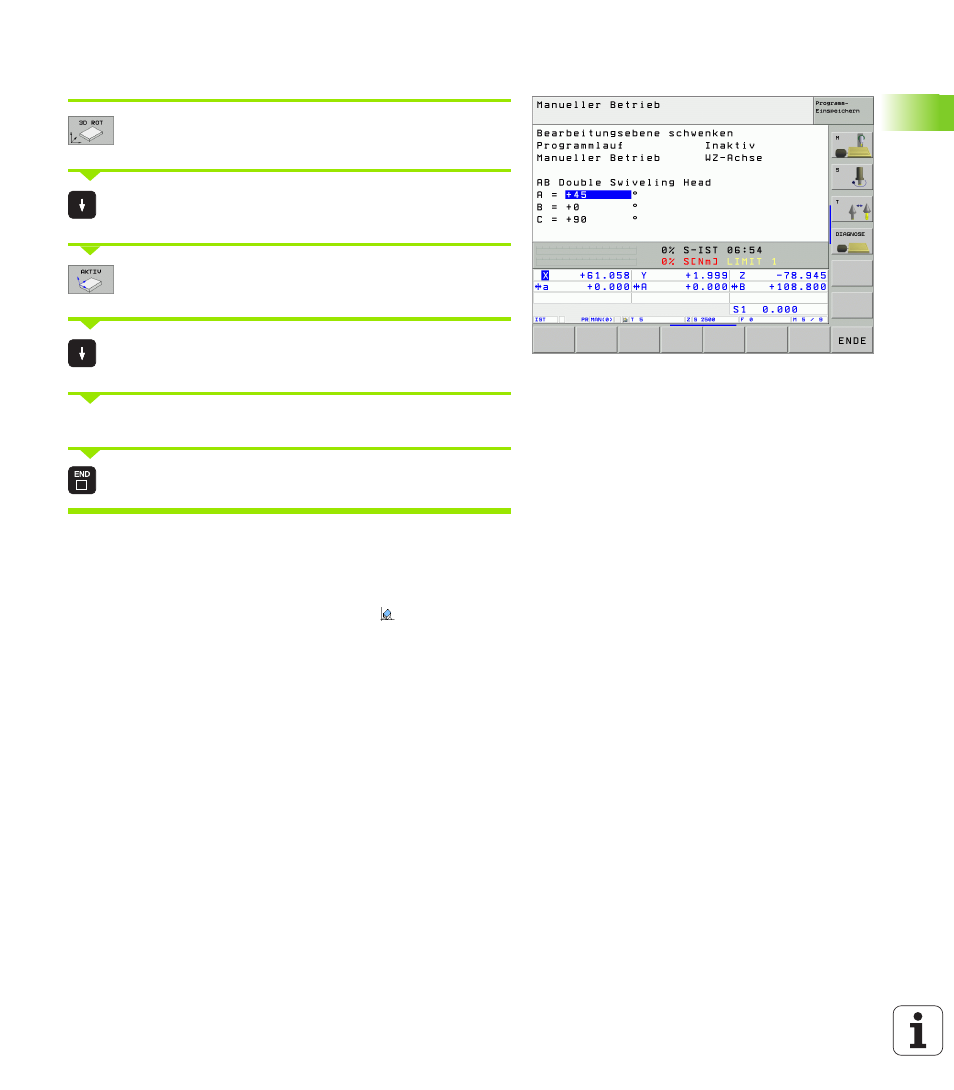

Manuelles Schwenken aktivieren
Manuelles Schwenken wählen: Softkey 3D ROT drük-
ken
Hellfeld per Pfeiltaste auf Menüpunkt Manueller
Betrieb
positionieren
Manuelles Schwenken aktivieren: Softkey AKTIV
drücken
Hellfeld per Pfeiltaste auf gewünschte Drehachse
positionieren
Schwenkwinkel eingeben
Eingabe beenden: Taste END
Zum Deaktivieren setzen Sie im Menü Bearbeitungsebene schwen-
ken die gewünschten Betriebsarten auf Inaktiv.
Wenn die Funktion Bearbeitungsebene schwenken aktiv ist und die
TNC die Maschinenachsen entsprechend der geschwenkten Achsen
verfährt, blendet die Status-Anzeige das Symbol
ein.
Falls Sie die Funktion Bearbeitungsebene schwenken für die Betriebs-
art Programmlauf auf Aktiv setzen, gilt der im Menü eingetragene
Schwenkwinkel ab dem ersten Satz des abzuarbeitenden Bearbei-
tungs-Programms. Verwenden Sie im Bearbeitungs-Programm den
Zyklus 19 BEARBEITUNGSEBENE oder die PLANE-Funktion, sind die dort
definierten Winkelwerte wirksam. Im Menü eingetragene Winkel-
werte werden mit den aufgerufenen Werten überschrieben.
