550 9 Programmieren: Sonderfunktionen
9.13 K
ont
ur
en filt
er
n (FCL 2-F
u
nktion)
9.13 Konturen filtern (FCL 2-
Funktion)
Funktion
Mit dieser TNC-Funktion können Sie Konturen filtern, die auf externen
Programmiersystemen erzeugt wurden und die ausschließlich aus
Geradensätzen bestehen. Der Filter glättet die Kontur und ermöglicht
dadurch ein in der Regel schnelleres und ruckfreieres Abarbeiten.
Ausgehend vom Original-Programm, erzeugt die TNC – nachdem Sie
die Filtereinstellungen eingegeben haben – ein separates Programm
mit der gefilterten Kontur.

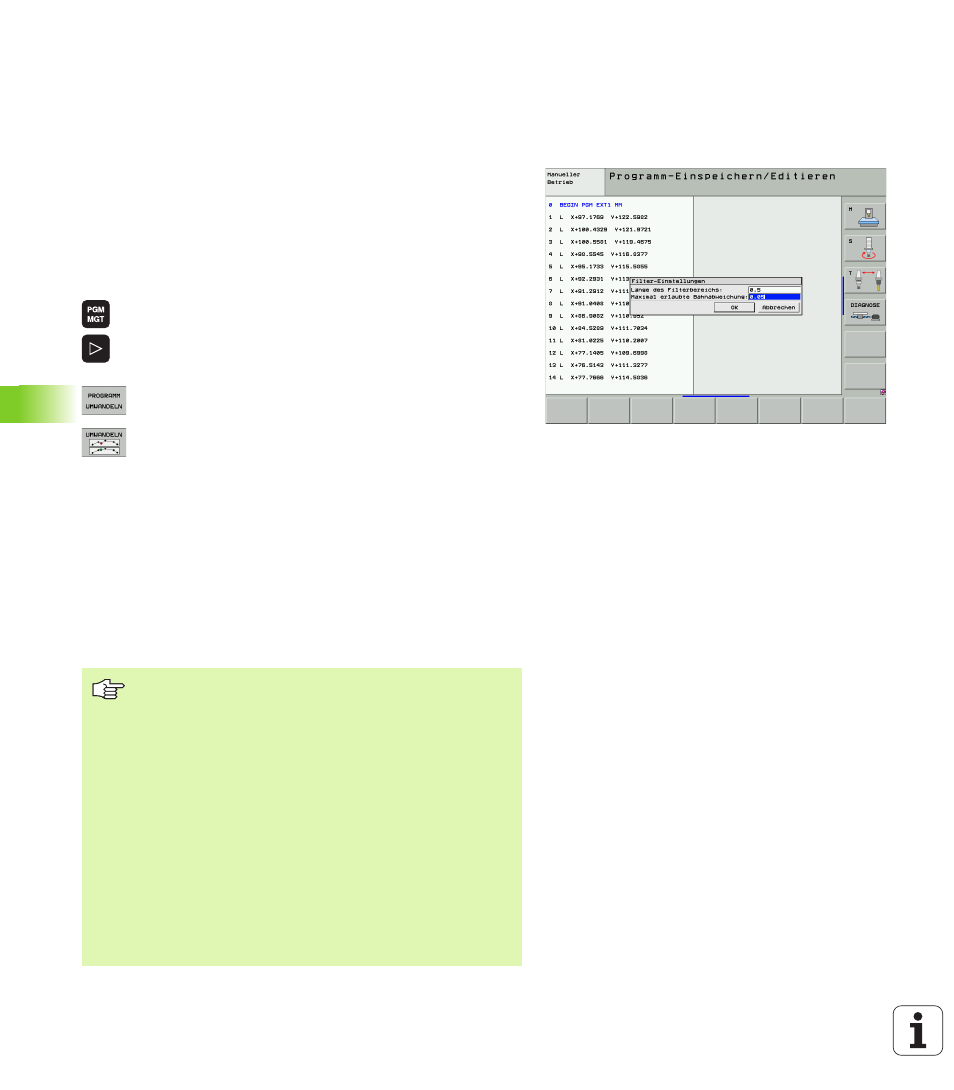

8 Programm wählen, das Sie filtern wollen
8 Softkey-Leiste umschalten, bis Softkey PROGRAMM
UMWANDELN erscheint
8 Softkey-Leiste mit Funktionen zum Umwandeln von
Programmen wählen
8 Filterfunktion wählen: Die TNC zeigt ein Überblend-
fenster für die Definition der Filtereinstellungen
8 Länge des Filterbereiches in mm (inch-Programm:
Zoll) eingeben. Der Filterbereich definiert, ausgehend
vom jeweils betrachteten Punkt, die tatsächliche
Länge auf der Kontur (vor und hinter dem Punkt),
innerhalb der die TNC Punkte filtern soll, mit Taste
ENT bestätigen
8 Maximal erlaubte Bahnabweichung in mm (inch-Pro-
gramm: Zoll) eingeben: Toleranzwert, den die gefil-
terte Kontur maximal von der ursprünglichen Kontur
abweichen darf, mit Taste ENT bestätigen
Die neue erzeugte Datei kann, in Abhängigkeit von den Fil-
tereinstellungen, wesentlich mehr Punkte (Geradensätze)
enthalten, als die ursprüngliche Datei.
Die maximal erlaubte Bahnabweichung sollte den tatsäch-
lichen Punktabstand nicht überschreiten, ansonsten linea-
risiert die TNC die Kontur zu stark.
Das zu filternde Programm darf keine NC-Sätze mit M91
oder M92 enthalten.
Der Datei-Name der von der TNC neu erzeugten Datei
setzt sich zusammen aus dem alten Dateinamen mit der
Ergänzung _flt. Beispiel:
„ Datei-Name des Programmes dessen Bearbeitungs-
richtung umgedreht werden soll: CONT1.H
„ Datei-Name des von der TNC erzeugten gefilterten
Programmes: CONT1_flt.h
