HEIDENHAIN iTNC 530 61
1
.5 Zubehör: 3D-T
astsyst
e
me und elekt
ro
nisc
he Handräder v
o
n HEIDENHAIN
1.5 Zubehör: 3D-Tastsysteme und
elektronische Handräder von
HEIDENHAIN
3D-Tastsysteme
Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN können
Sie:
„ Werkstücke automatisch ausrichten
„ Schnell und genau Bezugspunkte setzen
„ Messungen am Werkstück während des Programmlaufs ausführen
„ Werkzeuge vermessen und prüfen
Die schaltenden Tastsysteme TS 220 und TS 640
Diese Tastsysteme eignen sich besonders gut zum automatischen
Werkstück-Ausrichten, Bezugspunkt-Setzen, für Messungen am
Werkstück. Das TS 220 überträgt die Schaltsignale über ein Kabel und
ist zudem eine kostengünstige Alternative, wenn Sie gelegentlich digi-
talisieren müssen.

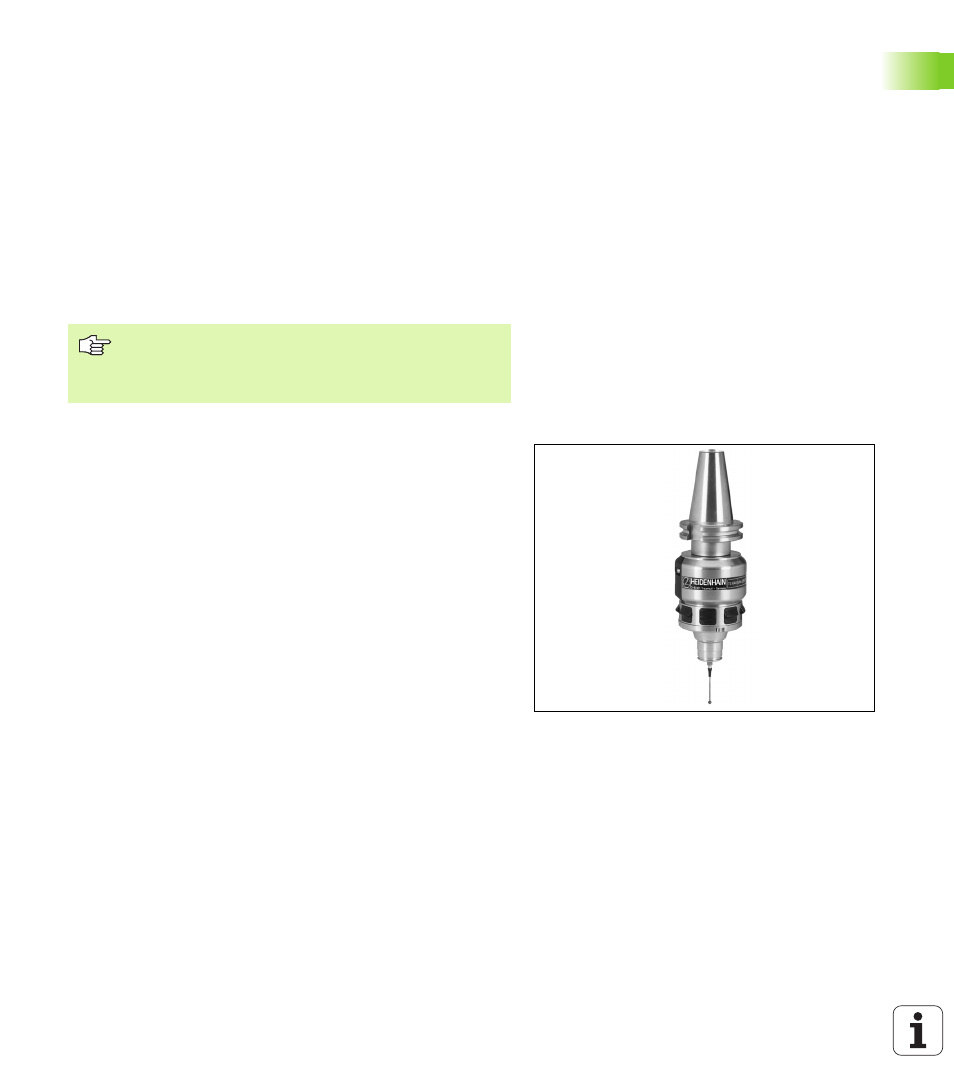

Speziell für Maschinen mit Werkzeugwechsler eignet sich das Tastsy-
steme TS 640 (siehe Bild), das die Schaltsignale via Infrarot-Strecke
kabellos übertragen.
Das Funktionsprinzip: In den schaltenden Tastsystemen von HEIDEN-
HAIN registriert ein verschleißfreier optischer Schalter die Auslenkung
des Taststifts. Das erzeugte Signal veranlasst, den Istwert der aktuel-
len Tastsystem-Position zu speichern.
Alle Tastsystem-Funktionen sind in einem separaten
Benutzer-Handbuch beschrieben. Wenden Sie sich ggf. an
HEIDENHAIN, wenn Sie dieses Benutzer-Handbuch benö-
tigen. Id.-Nr.: 533 189-xx.
