278 6 Programmieren: Konturen programmieren
6.8 DXF
-D
a
te
ien v
e
ra
rbeit
e
n (Sof
tw
ar
e-Option)

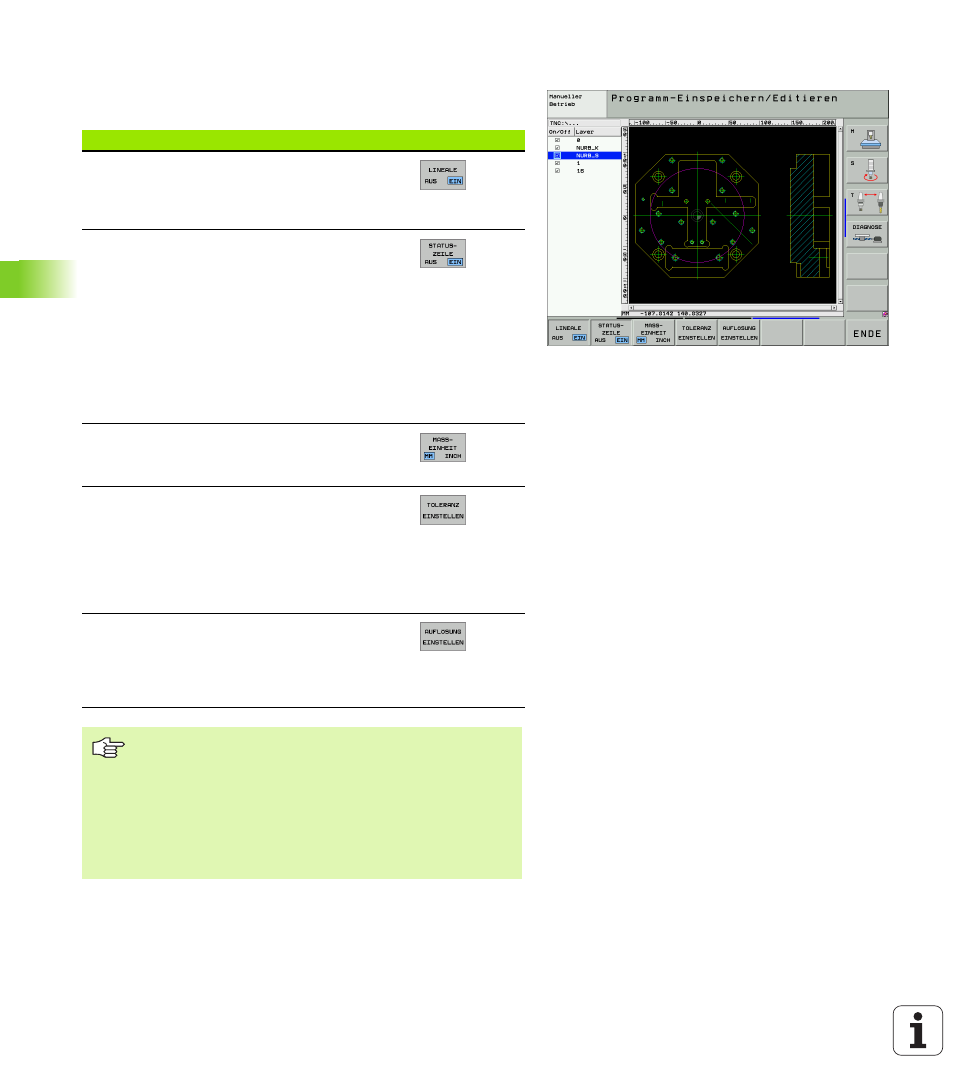

Grundeinstellungen
Auf der dritten Softkey-Leiste stehen verschiede Einstellmöglichkei-
ten zur Verfügung:
Einstellung Softkey
Lineale anzeigen/nicht anzeigen: Die TNC zeigt
die Lineale am linken und oberen Rand der Zeich-
nung an. Die auf dem Lineal angezeigten Werte
beziehen sich auf den Zeichnungs-Nullpunkt.
Statuszeile anzeigen/nicht anzeigen: Die TNC
zeigt die Statuszeile am unteren Rand der Zeich-
nung an. In der Stauszeile stehen folgende Infor-
mationen zur Verfügung:
„ Aktive Maßeinheit (MM oder INCH)
„ X- und Y-Koordinate der aktuellen Mouse-Posi-
tion
„ Im Modus KONTUR WÄHLEN zeigt die TNC
an, ob die selektierte Kontur offen (open con-
tour
) oder geschlossen (closed contour) ist
Maßeinheit MM/INCH: Maßeinheit der DXF-
Datei einstellen. In dieser Maßeinheit gibt die
TNC auch das Konturprogramm aus
Toleranz einstellen. Die Toleranz legt fest, wie
weit benachbarte Konturelemente voneinder
entfernt sein dürfen. Mit der Toleranz können Sie
Ungenauigkeiten ausgleichen, die bei der Zeich-
nungserstellung gemacht wurden. Grundeinstel-
lung ist abhängig von der Ausdehnung der
gesamten DXF-Datei
Auflösung einstellen. Die Auflösung legt fest, mit
wieviel Nachkommastellen die TNC das Kontur-
Programm erzeugen soll. Grundeinstellung: 4
Nachkommastellen (entspricht 0.1 µm Auflösung
bei aktiver Maßeinheit MM)
Beachten Sie, dass Sie die richtige Maßeinheit einstellen
müssen, da in der DXF-Datei diesbezüglich keine Informa-
tionen enthalten sind.
Wenn Sie Programme für ältere TNC-Steuerungen erzeu-
gen wollen, müssen Sie die Auflösung auf 3 Nachkomma-
stellen begrenzen. Zusätzlich müssen Sie die Kommen-
tare entfernen, die der DXF-Konverter mit in das
Konturprogramm ausgibt.
