6.8 DXF-Dateien verarbeiten
(Software-Option)
Anwendung

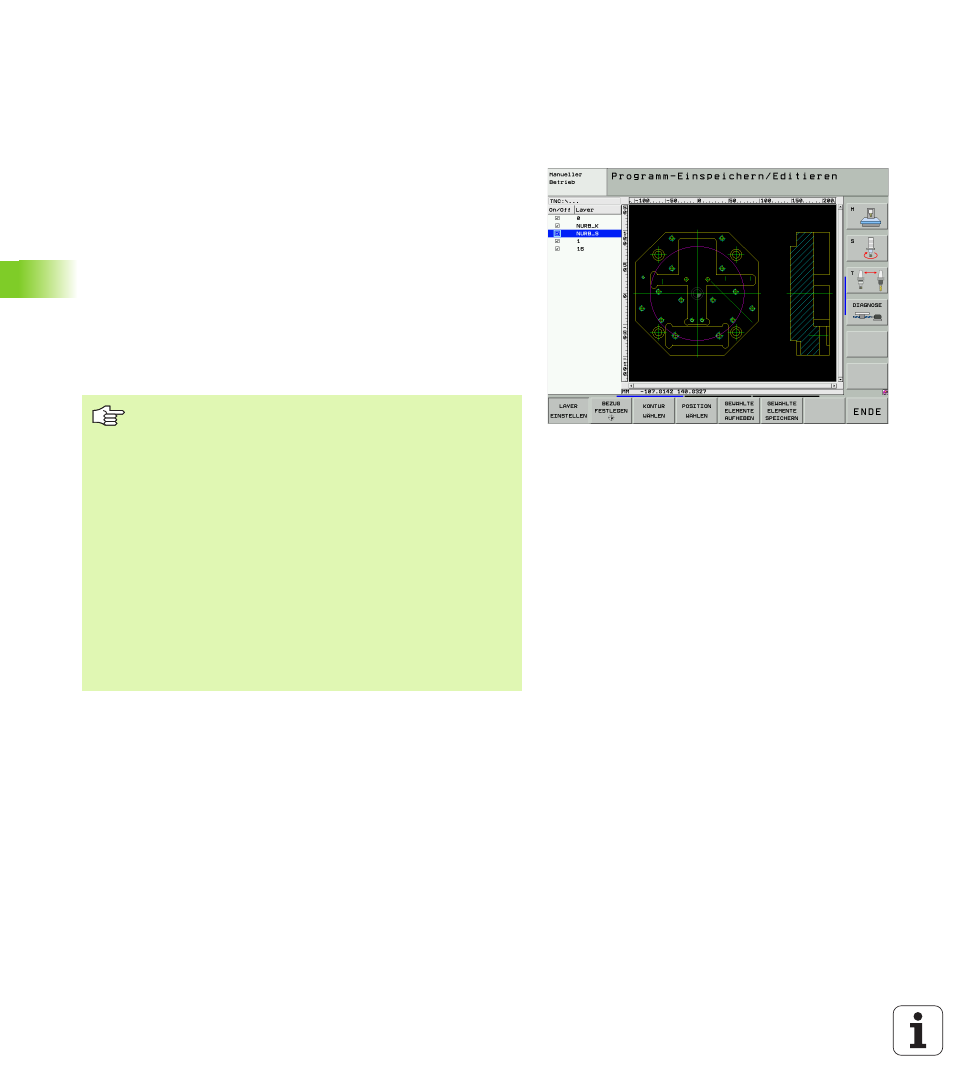

Auf einem CAD-System erzeugte DXF-Dateien können Sie direkt auf
der TNC öffnen, um daraus Konturen oder Bearbeitungspositionen zu
extrahieren und diese als Klartext-Dialog-Programme bzw. als Punkte-
Dateien zu speichern. Die bei der Konturselektion gewonnen Klartext-
Dialog-Programme können auch von älteren TNC-Steuerungen abge-
arbeitet werden, da die Konturprogramme nur L- und CC-/CP-Sätze ent-
halten.
Wenn Sie DXF-Dateien in der Betriebsart Programm-Einspeichern/
Editieren
verarbeiten, dann erzeugt die TNC Konturprogramme mit
der Dateiendung .H und Punkte-Dateien mit der Endung .PNT. Wenn
Sie DXF-Dateien in der Betriebsart smarT.NC verarbeiten, dann
erzeugt die TNC Kontur-Programme mit der Dateiendung .HC und
Punkte-Dateien mit der Endung .HP.
Die zu verarbeitende DXF-Datei muss auf der Festplatte
der TNC gespeichert sein.
Vor dem Einlesen in die TNC darauf achten, dass der
Dateiname der DXF-Datei keine Leerzeichen bzw. nicht
erlaubte Sonderzeichen enthält (siehe „Namen von
Dateien” auf Seite 110).
Die zu öffnende DXF-Datei muss mindestens einen Layer
enthalten.
Die TNC unterstützt das am weitesten verbreitete DXF-
Format R12 (entspricht AC1009).
Als Kontur selektierbar sind folgende DXF-Elemente:
„ LINE (Gerade)
„ CIRCLE (Vollkreis)
„ ARC (Teilkreis)
