SCHLICHTEN TIEFE (Zyklus 23)

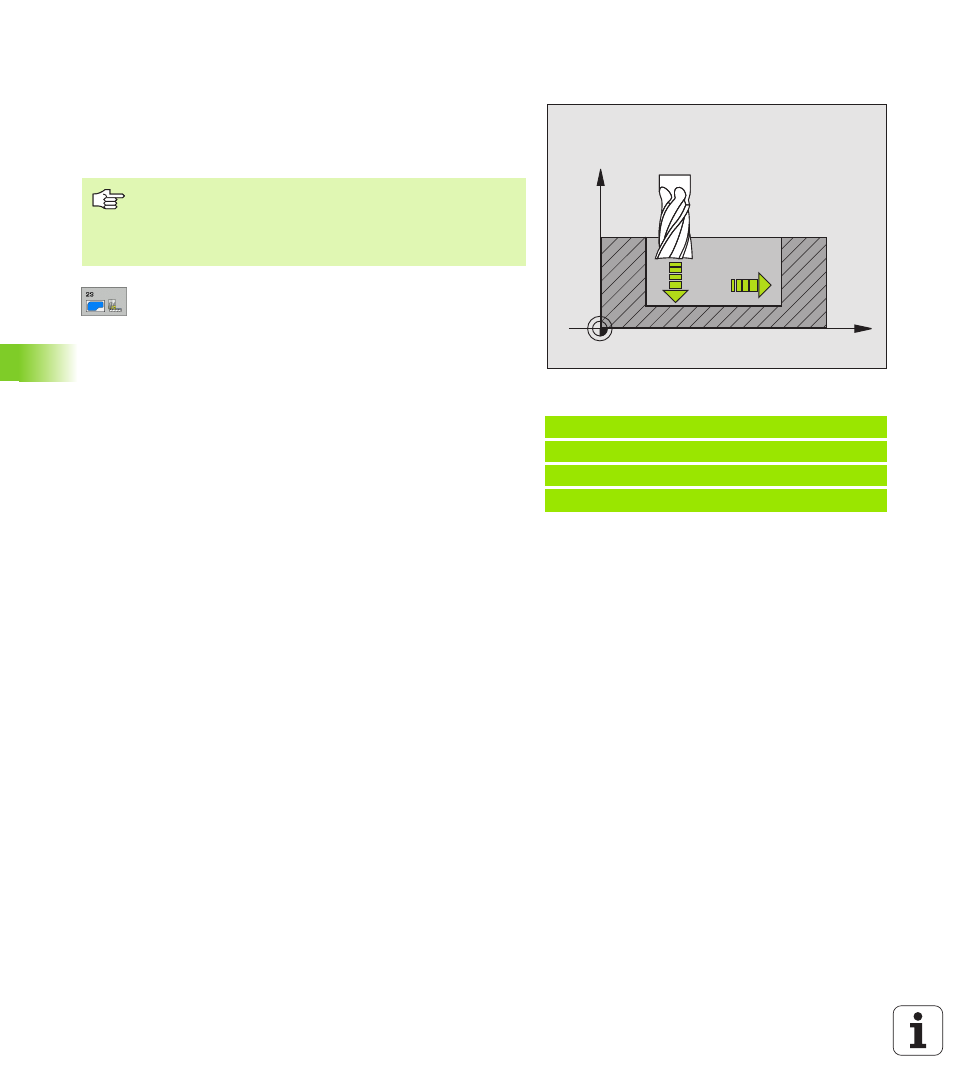

Die TNC fährt das Werkzeug weich (vertikaler Tangentialkreis) auf die
zu bearbeitende Fläche, sofern hierfür genügend Platz vorhanden ist.
Bei beengten Platzverhältnissen fährt die TNC das Werkzeug senk-
recht auf Tiefe. Anschließend wird das beim Ausräumen verbliebene
Schlichtaufmaß abgefräst.
8
Vorschub Tiefenzustellung
Q11: Verfahrgeschwin-
digkeit des Werkzeugs beim Einstechen
8
Vorschub Ausräumen
Q12: Fräsvorschub
8
Vorschub Rückzug
Q208: Verfahrgeschwindigkeit des
Werkzeugs beim Herausfahren nach der Bearbeitung
in mm/min. Wenn Sie Q208=0 eingeben, dann fährt
die TNC das Werkzeug mit Vorschub Q12 heraus
Beispiel: NC-Sätze
60 CYCL DEF 23 SCHLICHTEN TIEFE
Q11=100
;VORSCHUB TIEFENZ.
Q12=350
;VORSCHUB RAEUMEN
Q208=99999
;VORSCHUB RUECKZUG
X
Z
Q11
Q12
Beachten Sie vor dem Programmieren
Die TNC ermittelt den Startpunkt fürs Schlichten selbstän-
dig. Der Startpunkt ist abhängig von den Platzverhältnis-
sen in der Tasche.
