Tabellen-Struktur verändern
Schnittdaten-Tabellen sind für die TNC sogenannte „frei definierbare
Tabellen“. Das Format frei definierbarer Tabellen können Sie mit dem
Struktur-Editor ändern. Desweiteren können Sie zwischen einer Tabel-
len-Ansicht (Standard-Einstellung) und einer Formular-Ansicht wech-
seln.
Struktur-Editor aufrufen
8 Drücken Sie den Softkey FORMAT EDITIEREN (2. Softkey-Ebene).

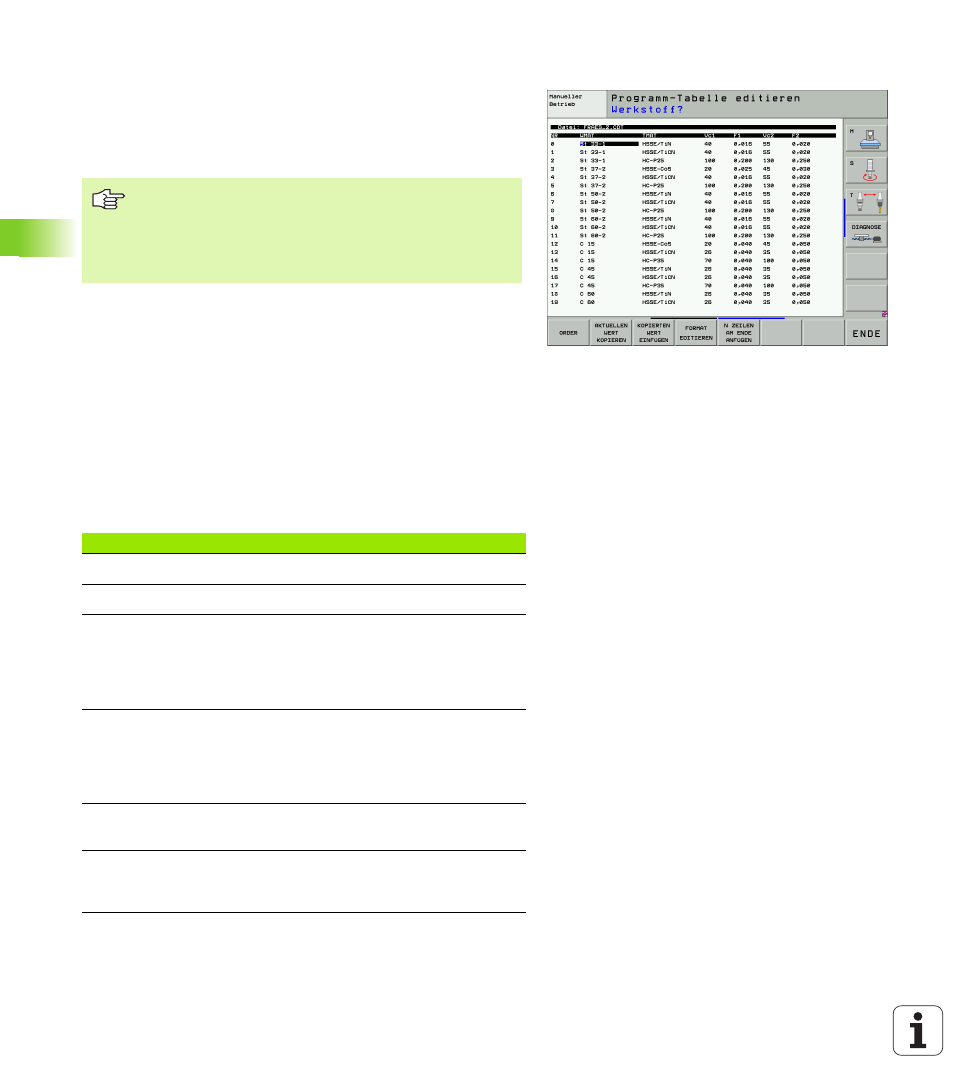

Die TNC öffnet das Editor-Fenster (siehe Bild), in dem die Tabellen-
struktur „um 90° gedreht“ dargestellt ist. Eine Zeile im Editor-Fen-
ster definiert eine Spalte in der zugehörigen Tabelle. Entnehmen Sie
die Bedeutung des Strukturbefehls (Kopfzeileneintrag) aus neben-
stehender Tabelle.
Struktur-Editor beenden
8 Drücken Sie die Taste END. Die TNC wandelt Daten, die bereits in
der Tabelle gespeichert waren, ins neue Format um. Elemente, die
die TNC nicht in die neue Struktur wandeln konnte, sind mit #
gekennzeichnet (z.B. wenn Sie die Spaltenbreite verkleinert haben).
Die TNC kann maximal 200 Zeichen pro Zeile und maximal
30 Spalten verarbeiten.
Wenn Sie in eine bestehende Tabelle nachträglich eine
Spalte einfügen, dann verschiebt die TNC bereits einge-
tragene Werte nicht automatisch.
Strukturbefehl Bedeutung
NR Spaltennummer
NAME Spaltenüberschrift
TYP N: Numerische Eingabe
C: Alphanumerische Eingabe
L: Eingabewert Long
X: Fest definiertes Format für Datum und Uhr-
zeit: hh:mm:ss dd.mm.yyyy
WIDTH Breite der Spalte. Bei Typ N einschließlich Vor-
zeichen, Komma und Nachkommastellen. Bei
Typ X können Sie über die Spaltenbreite ent-
scheiden, ob die TNC das komplette Datum oder
nur die Uhrzeit speichern soll
DEC Anzahl der Nachkommastellen (max. 4, nur bei
Typ N wirksam)
ENGLISH
bis
HUNGARIA Sprachabhängige Dialoge bis (max. 32 Zeichen)
