Kapitel 5: Differenzialgleichungsgrafik-Menü 127

u Eingabe von Anfangsbedingungen und grafische Darstellung der Lösungskurven

0502

Um nach Durchführung der Operation unter Beispiel

0501

die drei Lösungskurven für die

Anfangsbedingungen (

xi

,

yi

) = (0, 0), (0, 0,5), (0, 1) grafisch darzustellen

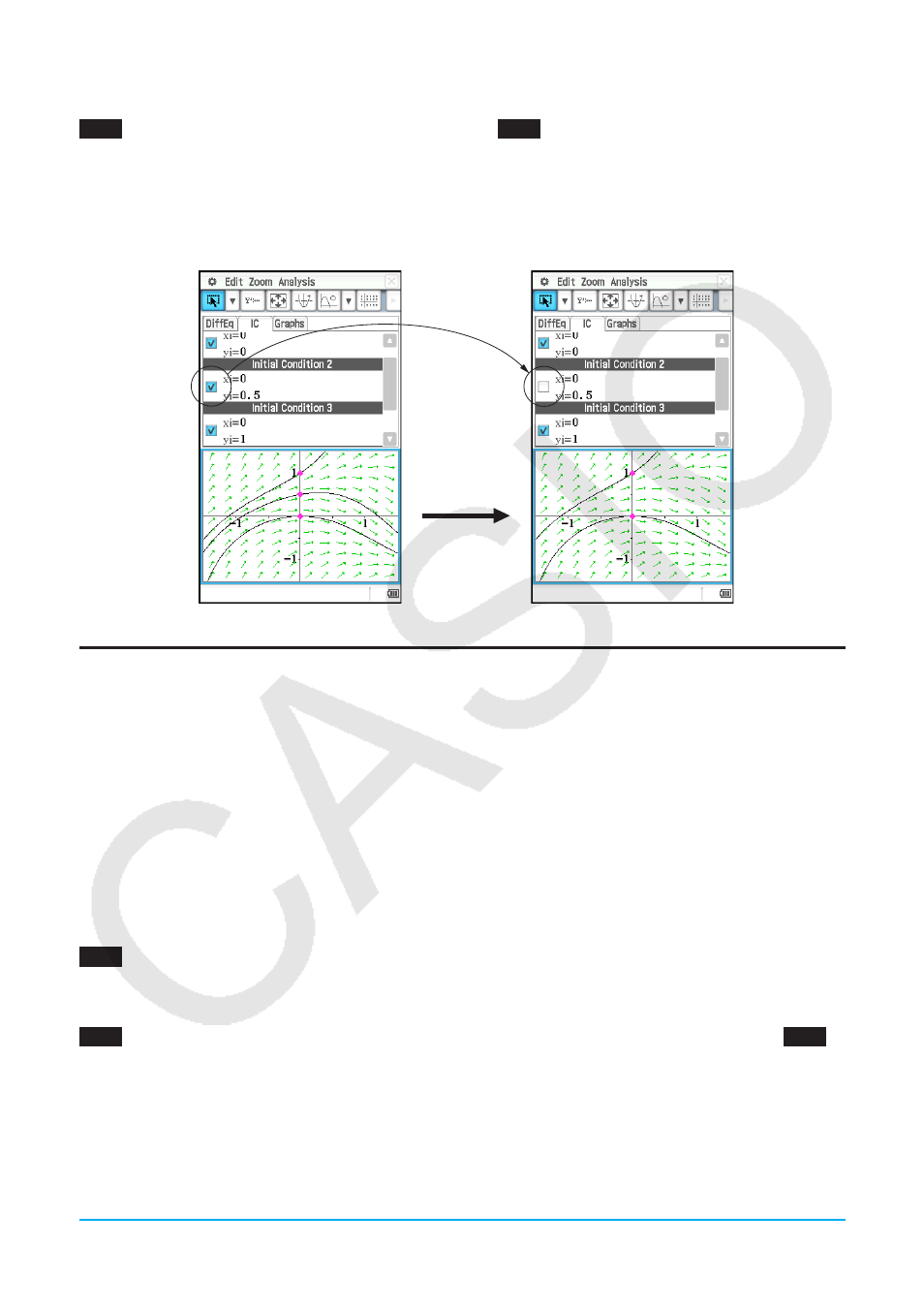

Tipp:

Sie können angeben, ob eine Lösungskurve für jede im Anfangsbedingungs-Editor eingegebene Anfangsbedingung

gezeichnet werden soll oder nicht. Aktivieren Sie im Anfangsbedingungs-Editor das Kontrollkästchen links
neben dem Eingabefeld für die einzelnen Anfangsbedingungen (Initial Condition 1, Initial Condition 2 usw.),
deren Lösungskurven grafisch dargestellt werden sollen. Die Lösungskurve zu einer Anfangsbedingung, deren
Kontrollkästchen nicht aktiviert ist, wird nicht grafisch dargestellt.

Grafische Darstellung einer Differenzialgleichung zweiter Ordnung

In diesem Abschnitt wird erklärt, wie eine Differenzialgleichung zweiter Ordnung eingegeben wird, wie
ein Phasenportrait gezeichnet wird und wie die Lösungskurve(n) grafisch dargestellt wird bzw. werden.
In dieser Anwendung wird eine Differenzialgleichung zweiter Ordnung in Form einer Menge von zwei
Differenzialgleichungen erster Ordnung eingegeben.

• Ein Phasenportrait ist eine Familie von Lösungen entweder einer Differenzialgleichung zweiter Ordnung oder

von zwei Differenzialgleichungen erster Ordnung in der Form

x

’ =

dx

/

dt

=

f

(

x

,

y

) und

y

’ =

dy

/

dt

=

g

(

x

,

y

). Eine

einzelne Differenzialgleichung zweiter Ordnung kann ebenfalls grafisch dargestellt werden, muss aber in
Form von zwei Differenzialgleichungen erster Ordnung geschrieben werden.

• Sie können Lösungskurven der auf der [DiffEq]-Registerkarte eingegebenen Differenzialgleichung zweiter

Ordnung für gegebene Anfangsbedingungen über das Phasenportrait legen.

u Eingebe einer Differenzialgleichung zweiter Ordnung und Zeichnen eines Phasenportraits

0503

Zur Eingabe von {

x

’ =

x

,

y

’ = −

y

} und zum Zeichnen des dazugehörigen Phasenportraits

u Eingabe von Anfangsbedingungen und grafische Darstellung der Lösungskurven

0504

Zur grafischen Darstellung der Lösungskurve nach Durchführung der Operation unter Beispiel

0503

für die Anfangsbedingung (

xi

,

yi

) = (1, 1)

Mindestwert der unabhängigen Variablen (

t

min) = −7,7, Höchstwert (

t

max) = 7,7 und Anfangswert (

t

0)

= 0
