Produktübersicht
Embedded-PC 9
Systemübersicht

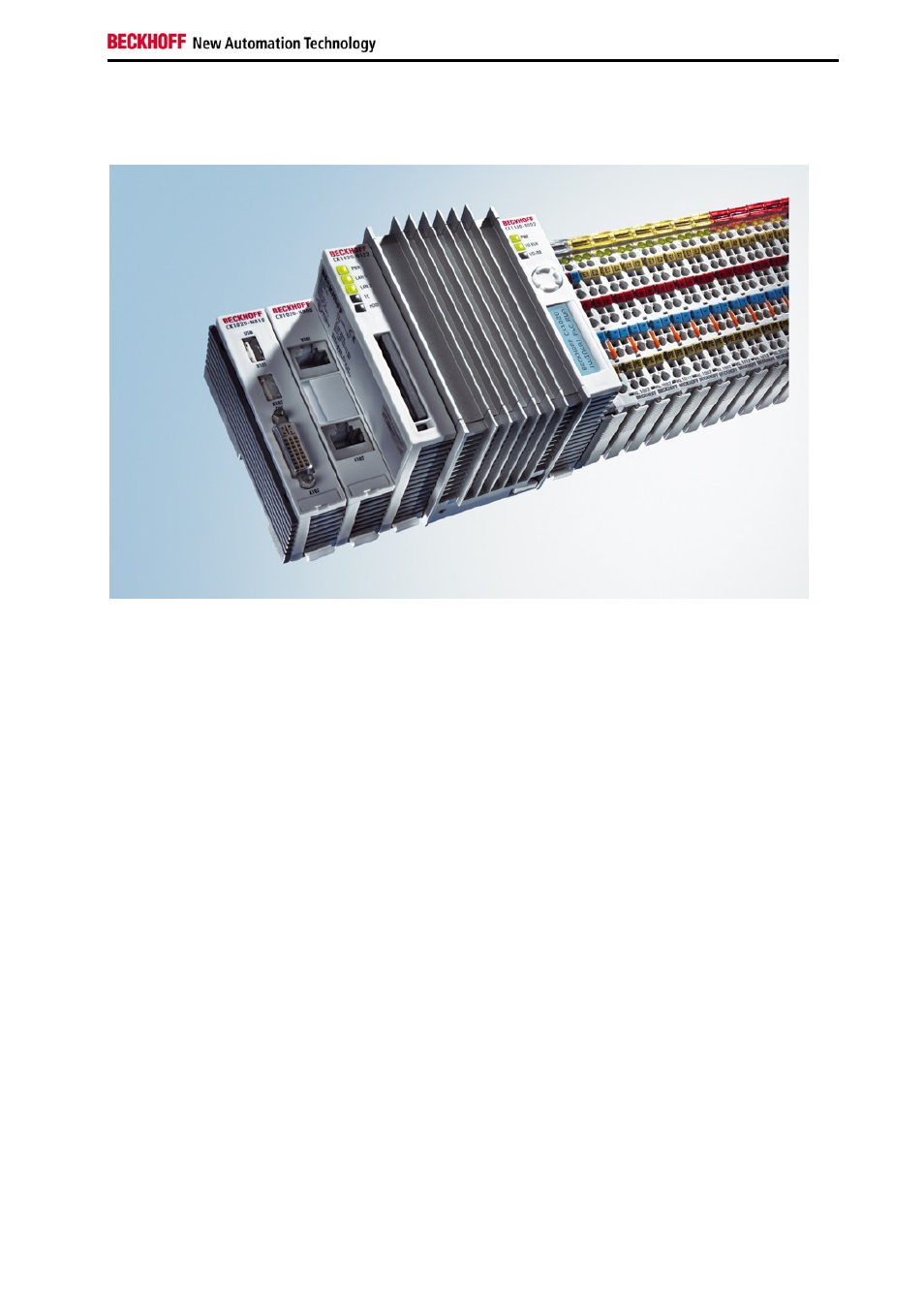

Das System
Mit den Embedded-PCs der Serie CX hat Beckhoff PC-Technik und modulare I/O-Ebene als Einheit auf die
Hutschiene im Schaltschrank gebracht. Der CX1020 erweitert die CX-Produktfamilie um eine Variante mit höherer
CPU-Leistung. Der CX1020 ermöglicht den direkten Anschluss der Busklemmen und der EtherCAT-Klemmen.
Verglichen mit dem CX1000, der über einen AMD-Geode mit 266 MHz verfügt, kann der CX1020 mit einer Intel®
CPU aufwarten, die mit 1 GHz getaktet ist. Es handelt sich um eine stromsparende Variante, die mit niedriger Core-
Spannung ULV (Ultra Low Voltage) arbeitet und mit lediglich 7 W TDP (Thermal Design Power) eine niedrige
thermische Verlustleistung hat. Das hat zur Folge, dass selbst in dem kleinen Formfaktor des CX1020-Embedded-PC
auf einen Lüfter verzichtet werden kann. Da als Boot- und Speichermedium Compact-Flash zum Einsatz kommt, sind
keine rotierenden Medien in der Steuerung verbaut – ein wichtiger Aspekt zur Erhöhung der MTBF (Mean Time
Between Failures) des Gesamtsystems.
Der CX1030 ist mit seinem Intel® Pentium® M Prozessor, der mit 1.8 GHz getaktet ist, ist er das schnellste Mitglied
der CX-Familie. Um einen reibungslosen Betrieb in industriellen Umgebungen zu gewährleisten, verfügt der CX1030
über eine aktive Kühlung. Die Lüfterkassette kann einfach, ohne Werkzeug ausgetauscht werden.
Das Gehäuse- und Montagekonzept des CX10x0 gleicht dem seines kleineren Bruders CX1000:
Wie dieser besteht er aus mehreren, vom Benutzer zusammensteckbaren Komponenten – im einfachsten Fall dem
CPU-Modul und dem multifunktionalen Netzteil. Die Verbindung dazwischen, sowie zu allen anderen CX-
Komponenten, erfolgt über den PC104-Bus, der beim CX1020 jedoch um EtherCAT-Signale erweitert wurde. Das
CPU-Grundmodul bringt als Grundausstattung zwei RJ-45-Buchsen mit, hinter denen sich ein integrierter 3-Port-
Switch befindet. Das bedeutet in der Praxis häufig die Einsparung eines separaten Switches, da eine Linientopologie
bequem aufgebaut werden kann:
Zum Beispiel in der Gebäudeinstallation, wenn pro Etage mehrere Raumsteuerungen verteilt werden, die sonst
untereinander in einer Sterntopologie vernetzt werden müssten.
Analog zum CX1000 können auch beim CX10x0 optionale Systemschnittstellen hinzugefügt werden. Es stehen ein
DVI-I ( = DVI-D + VGA )-Ausgang, zwei USB-2.0-Schnittstellen, bis zu vier RS232-Schnittstellen sowie Audio zur
Verfügung. Die vier optoentkoppelten RS232-Schnittstellen können wahlweise auch als RS422/RS485 ausgeführt
werden.
Die gleiche Wiederverwendbarkeit gilt auch für die multifunktionalen Netzteile(CX1100-000x) des CX1020: eines
ohne I/O-Klemmenanschluss, eines mit K-Bus-Anschluss, eines mit K-Bus- und IP-Link-Anschluss für IP-67-
geschützte Feldbus-Box-Module und ein Netzteil mit direkter Anschlussmöglichkeit der Beckhoff EtherCAT-
Klemmen.
