Produktübersicht
Embedded-PC 31
Pin Belegung
C1 Analog Red Video Out
C2 Analog Green Video Out
C3 Analog Blue Video Out
C4 Analog Horizontal Sync
Auflösung am Monitor:
Auflösung in Pixel Entfernung der Schnittstelle vom Monitor
1600 x 1200 5 m
1280 x 1024 5 m
1024 x 768 5 m
800 x 600 5 m
640 x 480 5 m

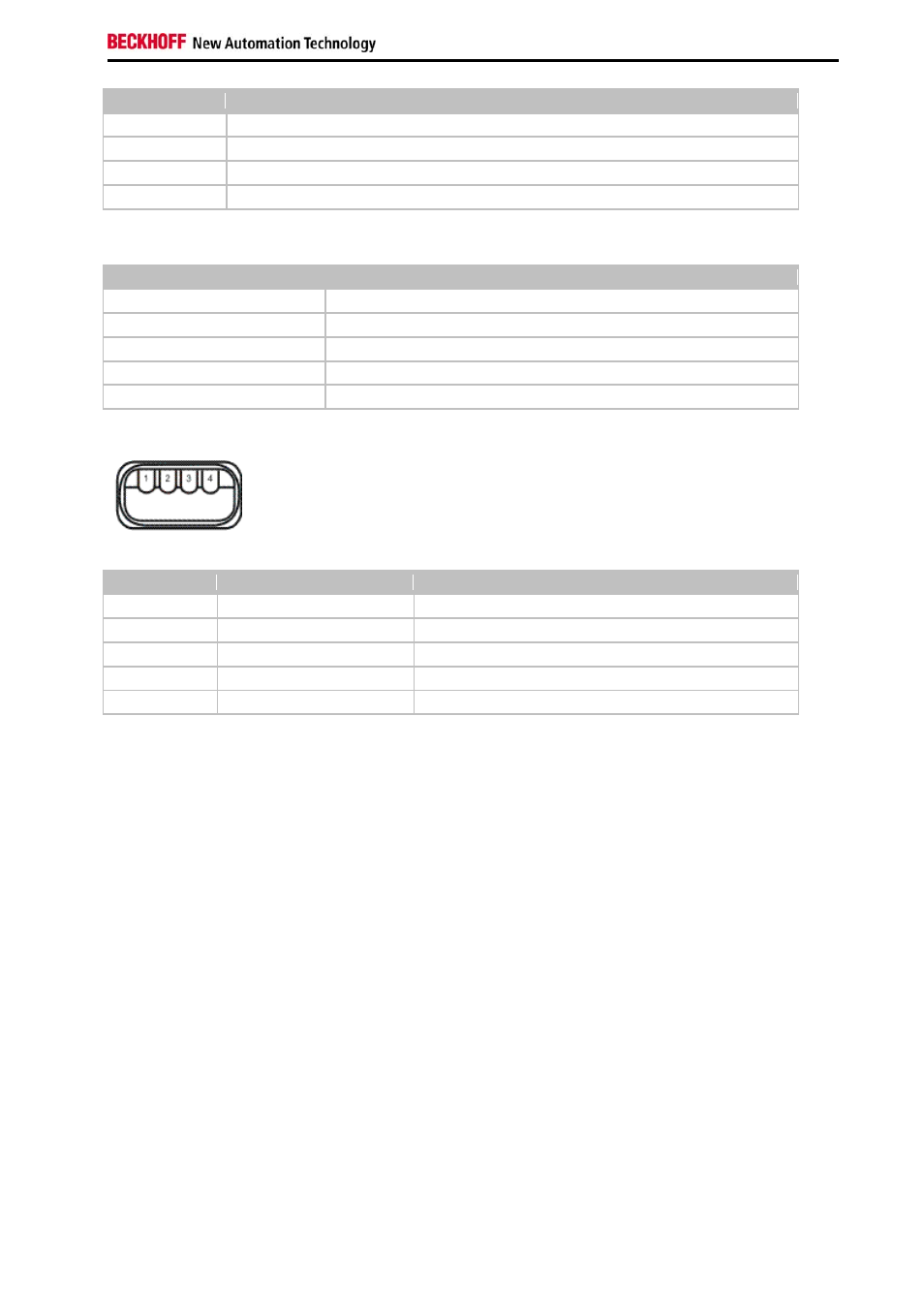

USB Schnittstelle:
Die USB Buchse ist vom Typ A. Die USB Schnittstelle entspricht der USB 2.0 Spezifikation.
Pin Belegung Typische Zuordnung
1 VBUS Red
2 D- White
3 D+ Green
4 GND Black
Shell Shield Drain Wire
