Fehlerbehandlung und Diagnose
112 Embedded-PC

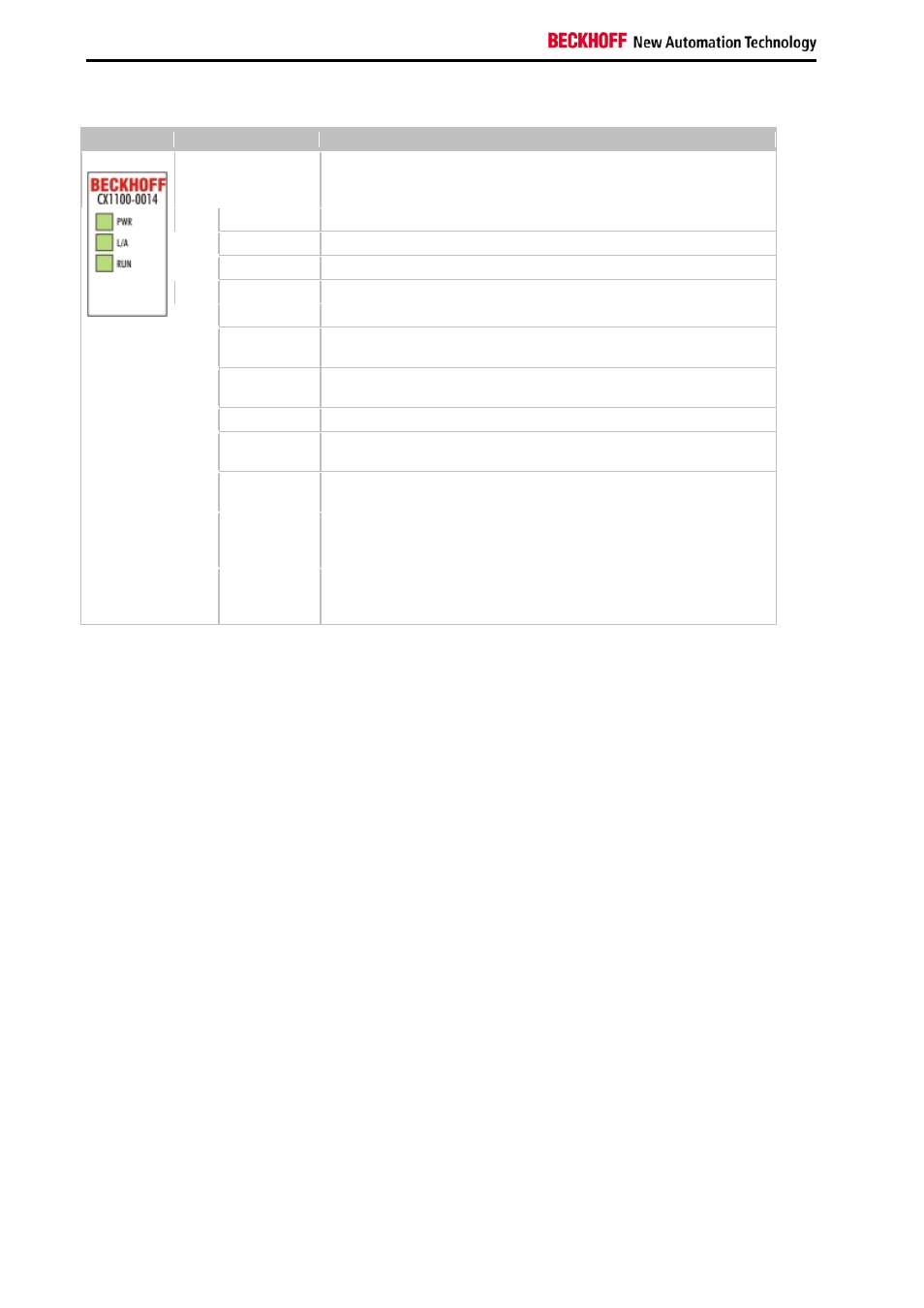

LEDs Netzteil CX1100-0014
Anzeige LED Bedeutung
PWR Spannungsversorgung
Die LED leuchtet grün bei korrekter Spannungsversorgung und rot bei
Kurzschluss.
L/A aus E-Bus nicht angeschlossen
an E-Bus angeschlossen / Kein Datenverkehr
blinkt E-Bus angeschlossen / Datenverkehr auf dem E-Bus.
RUN Beschreibt den Zustand des EtherCAT Busses:
aus INIT
blinkt PRE-OPERATIONAL
(Frequenz: 200 ms an / 200 ms aus)
einzelnes
Blinken SAVE-OPERATIONAL
(Frequenz: 200 ms an / 1000ms aus)
an OPERATIONAL
schnelles
Blinken BOOTSTRAP
(Frequenz: 50 ms an / 50 ms aus)
doppeltes
Blinken reserviert für spätere Verwendung
(Frequenz: 200 ms an / 200 ms aus / 200 ms an / 1000 ms aus)
dreifaches
Blinken reserviert für spätere Verwendung
(Frequenz: 200 ms an / 200 ms aus / 200 ms an / 200 ms aus / 200
ms an / 1000 ms aus)
vierfaches
Blinken reserviert für spätere Verwendung
(Frequenz: 200 ms an / 200 ms aus / 200 ms an / 200 ms aus / 200
ms an / 200 ms aus / 200 ms an / 1000 ms aus)
Die Funktionen für L/A und RUN LED sind erst ab Hardwarestand 2.0 verfügbar. In älteren Versionen sind die LEDs
ohne Funktion.
