Produktübersicht
40
Embedded-PC

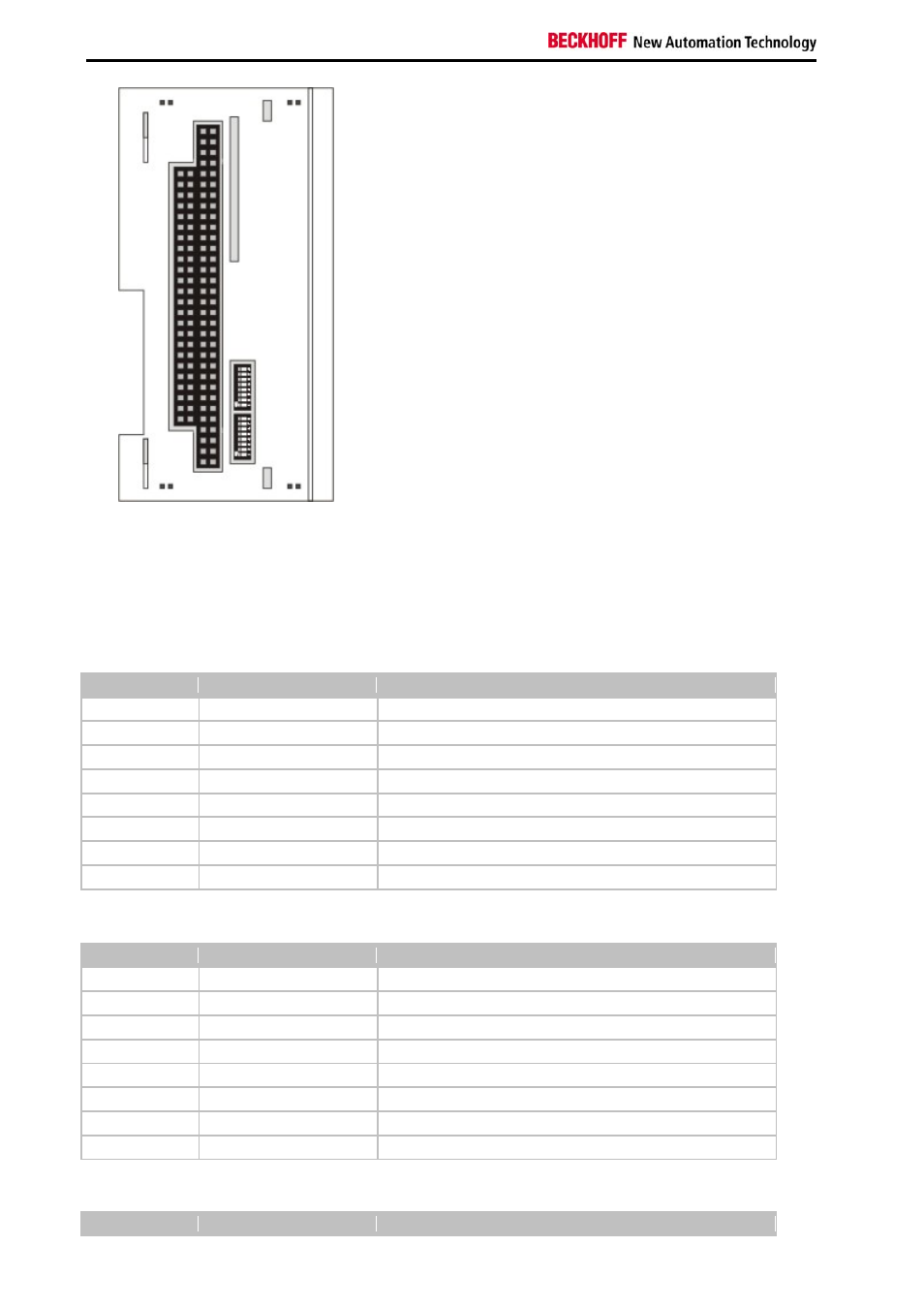

Der obere Schalter ist für die obere Schnittstelle, der untere entsprechend für die untere Schnittstelle zuständig. Die
Schnittstellen können unabhängig von einander eingestellt werden. Mit einem langen, kleinen Schraubenzieher
können die einzelnen Schalter vorsichtig gesetzt werden. Zum Einstellen ist das System abzuschalten!
Einstellung DIP-Switches RS485:
RS485 without Echo, End-Point ( Terminated) DEFAULT EINSTELLUNG
DIP
Status
Funktion
1 off
Echo
on
2 on
Echo
off
3 on
Auto
send
on
4
off
Always send on
5
on
Auto receive on
6
off
Always receive on
7 on
Term
on
8 on
Term
on
RS485 with Echo, End-Point ( Terminated)
DIP
Status
Funktion
1 on
Echo
on
2 off
Echo
off
3 on
Auto
send
on
4
off
Always send on
5
off
Auto receive on
6
on
Always receive on
7 on
Term
on
8 on
Term
on
RS485 without Echo, Drop-Point ( without Termination)
DIP
Status
Funktion
