Produktübersicht
Embedded-PC
51

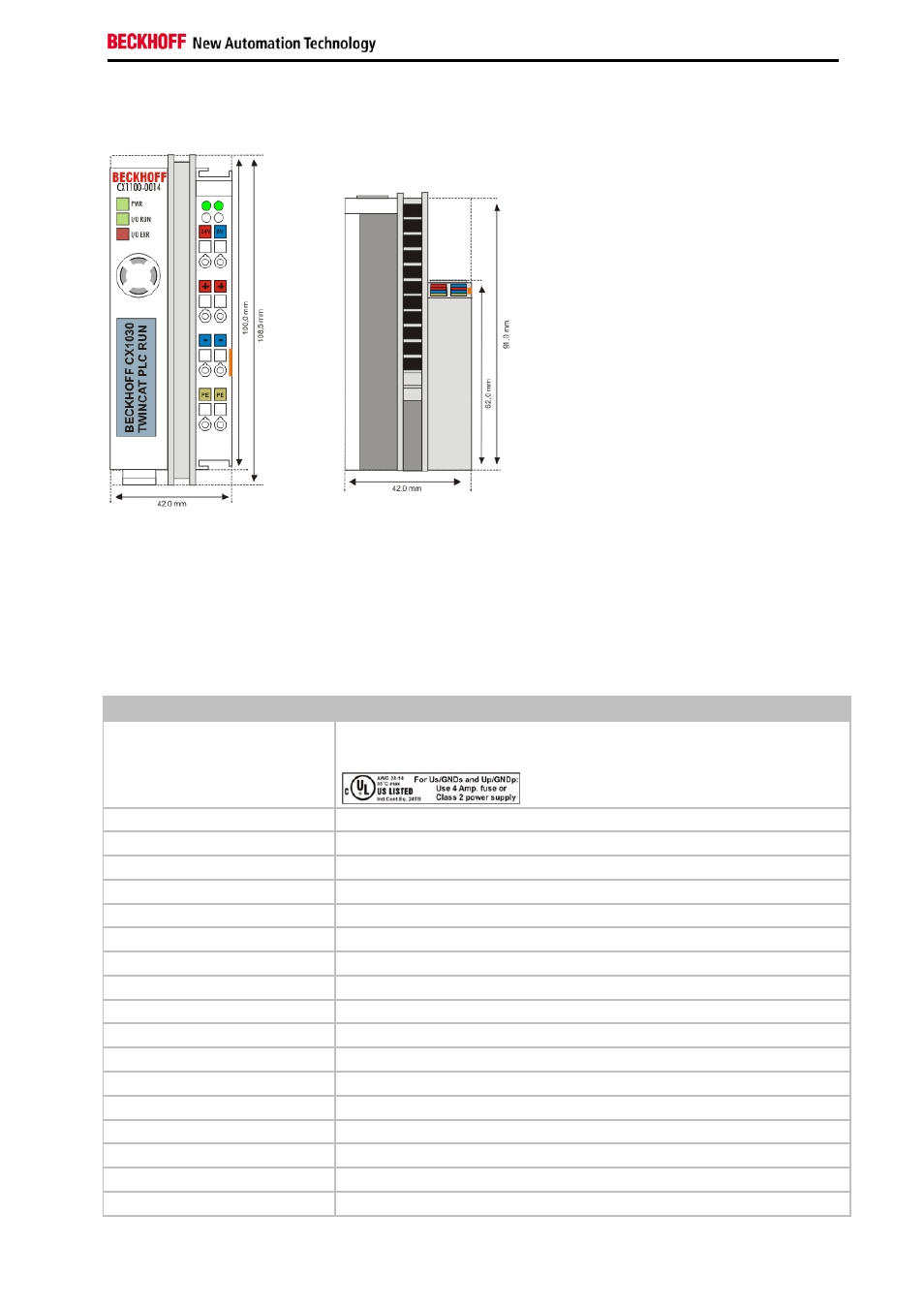

Technische Daten CX1100-0014
Die Spannungsversorgung eines CX- Systems erfolgt durch Netzteilmodule. Die Spannungsversorgung aller
weiteren Systemkomponenten wird über den internen PC104-Bus gewährleistet; es sind keine separaten
Versorgungszuführungen nötig. Die CX1100 Komponenten bieten jedoch weitere wichtige Eigenschaften über die
reine Spannungsversorgung hinaus: ein integriertes NOVRAM erlaubt die spannungsausfallsichere Speicherung von
Prozessdaten, ein LCD-Display mit zwei Zeilen à 16 Zeichen dient zur Ausgabe von System- und
Anwendermeldungen.
Die Netzteile CX1100-0004 und CX1100-0014 bzw. die Anreihung von EtherCAT-Klemmen ist nur in Verbindung mit
dem CPU-Grundmodulen CX1010 / CX1020 / CX1030 möglich.
Technische Daten
CX1100-0014
Spannungsversorgung
maximal 24 V
DC
. (-15%/+20%) Benutzen Sie eine 4 A Sicherung oder eine
Spannungsversorgung, die NEC Class 2 entspricht um die UL-Anforderungen zu
erfüllen!
Spannungsfestigkeit
500 Veff (Versorgung / Interne Elektronik)
Maximale Leistungsaufnahme
3,5 W
Empfohlene Sicherung bei 24 V
4 A
E-Bus Anschluss
ja (Adapterklemme)
E-Bus Stromversorgung bis max.
2 A
Anschlussart Cage-Clamp
(Adapterklemme)
NOVRAM 8
kByte
Display
FSTN Display 2 Zeilen x 16 Zeichen Text, beleuchtet
I/O-DPRAM -
Diagnose LED
1 x PWR, 1 x L/A, 1 x Run
Abmessungen
40 mm x 100 mm x 91 mm
Gewicht 235
g
Betriebs-/Lagertemperatur
0° C ... +55° C / -25° C ... +85° C
Relative Feuchte
95% ohne Betauung
Vibartions-/Schockfestigkeit
gemäß EN 60068-2-6 / EN 60068-2-27/29
EMV-Festigkeit/Aussendung
gemäß EN 61000-6-2 / EN 61000-6-4
Schutzart IP
20
