Montage und Verdrahtung
72
Embedded-PC

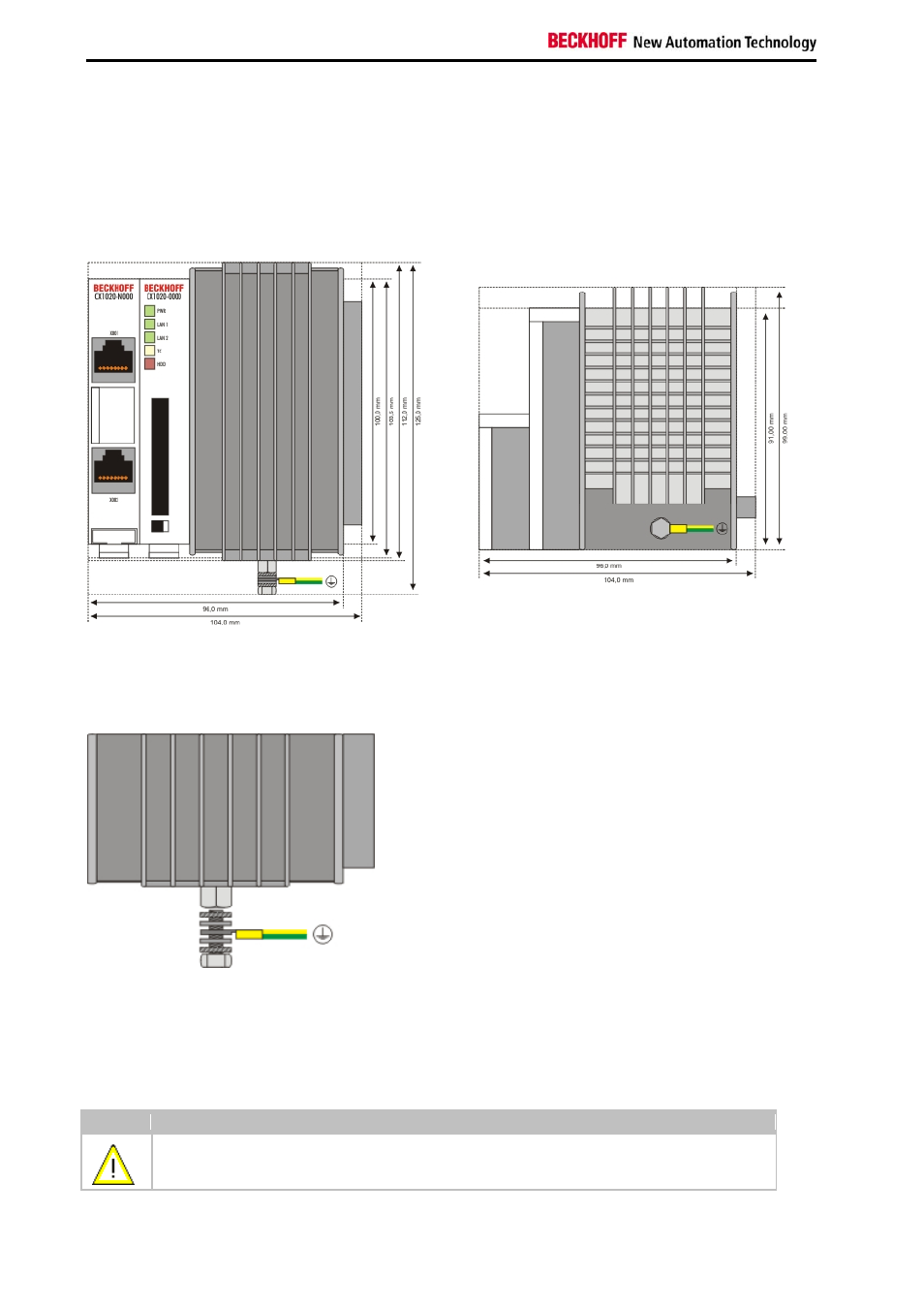

Anschluss der Erdung an den Kühlkörper
Der Kühlkörper des CX-System ist aus beschichtetem Aluminium. Aus diesem Grund sollte er zusätzlich mit der
Erdung verbunden werden. Zu diesem Zweck ist an der Unterseite eine Erdungsschraube angebracht. Sie wird
werksseitig montiert. Für die Installation wird zusätzlich eine Ringzunge und das Kabel zur Erdung benötigt. Die
Erdungsschraube vergrößert den Platzbedarf des CX-Systems nicht, da die Abmessungen die Mindestabstände der
zulässigen Einbaulage (30 mm nach oben und unten) nicht überschreiten. Die Abmessungen für das Gerät mit
Erdungsvorrichtung sind wie folgt:
Die Erdung erfolgt mittels einer Ringzunge, die eine Größe von M4 hat. Die folgende Abbildung zeigt die Abfolge der
Scheiben auf der Befestigung:
Die Ringzunge wird zwischen die beiden mittleren Scheiben auf der Schraube eingefädelt. Die Schraube wird
zunächst lose mit der Hand angezogen und dann mittels eines Schraubenschlüssels (Größe S7) angezogen. Zur
besseren Einhaltung des Drehmoments empfiehlt es sich einen Drehmomentschlüssel zur Befestigung der Schraube
zu verwenden.
Achtung
Das Drehmoment mit dem die Schraube angezogen wird, darf 2,4 Nm nicht überschreiten, da
sonst die Halterung der Schraube aus dem Gerät gerissen werden kann!
Das Erdungskabel muss im Schaltschrank mit der Erdung leitend verbunden werden.
