Montage und Verdrahtung
70
Embedded-PC
Mechanischer Anbau der Feldbusanschaltung
Der Anbau einer Feldbusanschaltung erfolgt in mehreren
Schritten:

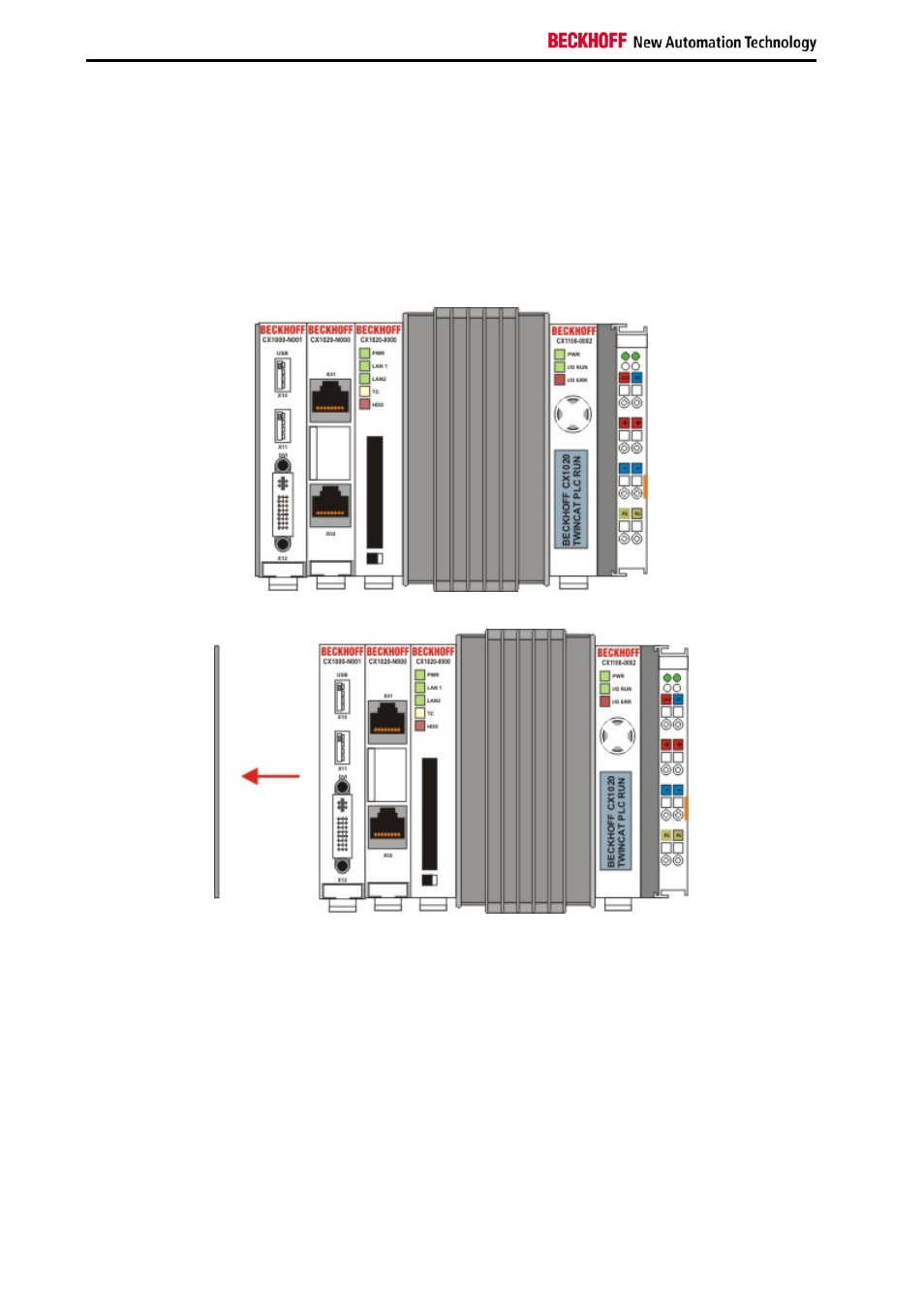

1. Entfernung der Abdeckung am CX1020-Grundmodul
Um die Feldbusanschaltung am CX1020-Grundmodul befestigen zu können, muss zunächst die Abdeckung am
CX1000/CX1020-Grundmodul entfernt werden. Dieses wird durch einen leichten Druck gegen die Abdeckung
erreicht.
2. Zusammenbau der Anschaltung mit der CX1000/CX1020-Konfiguration
Da sich die CX1000-Konfiguration bereits auf der Hutschiene befindet, muss zunächst die Anschaltung auf die
Hutschiene gedrückt werden. Dazu ist zuerst das Lösen des Rastmechanismus anhand der weißen Zuglaschen
(nach unten ziehen) notwendig.
Die Befestigung der Anschaltung mit der bestehenden CX1000/CX1020-Konfiguration wird durch das einfache
Zusammenstecken erreicht. Dabei ist zu beachten, dass der Stecker des PC104 Interface nicht beschädigt wird.
Bei richtiger Montage ist kein nennenswerter Spalt zwischen den angereihten Gehäusen zu sehen. Am Schluss
werden die weißen Zuglaschen wieder in ihre Ausgangsstellung gebracht, damit der Verriegelungsmechanismus
einrastet.
