Außerbetriebnahme
Embedded-PC 115
2. Trennung der einzelnen Module
2.1. Trennen von Stromversorgung und CX10x0-CPU sowie weiterer Komponenten

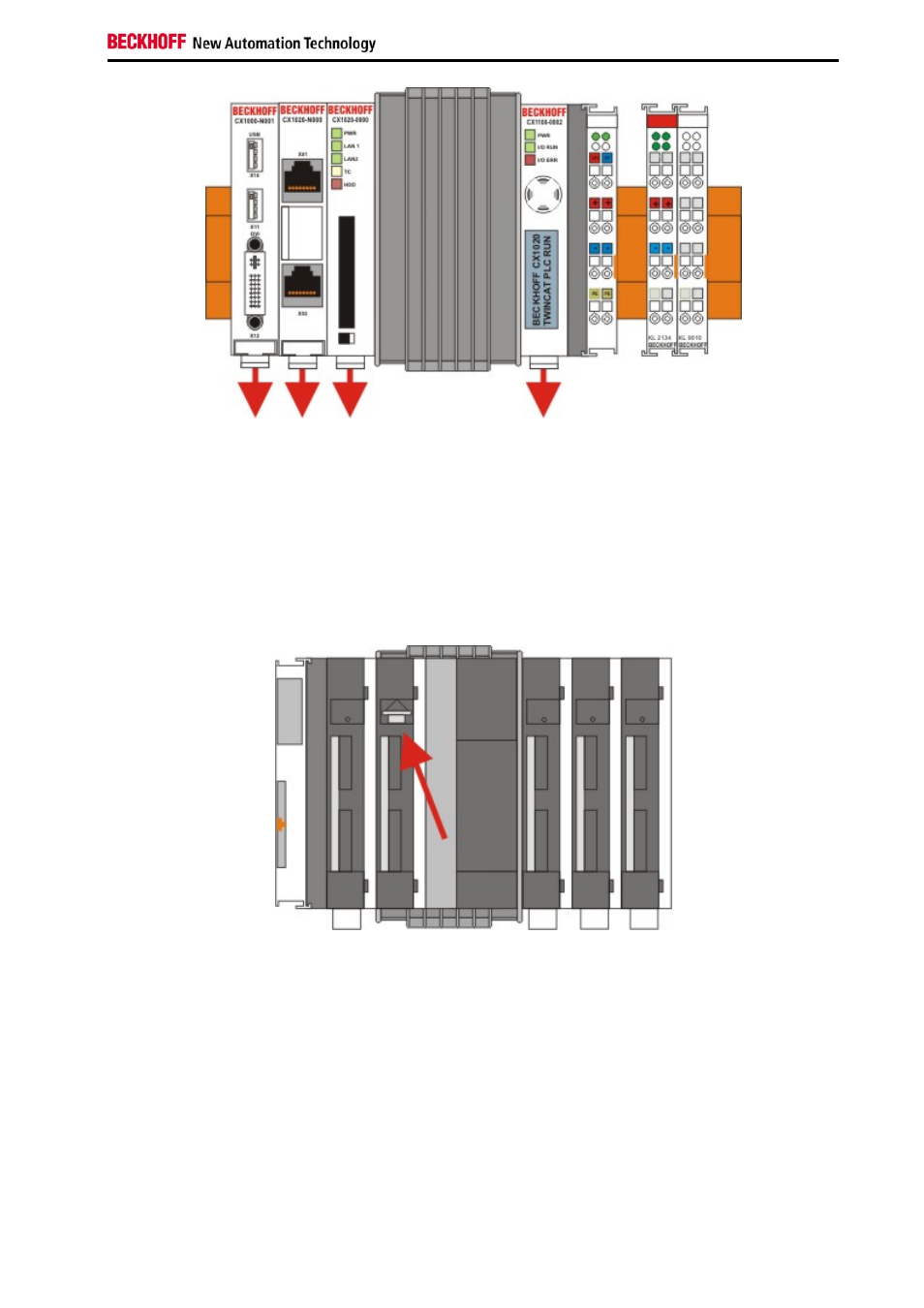

Man setzt den CX10x0-Block mit der Vorderseite auf eine geeignete Unterlage. Dann wird ein
Schlitzschraubendreher der Größe 1,0 x 5,5 x 150 mm in den Verriegelungsmechanismus einführt und mit einer etwa
90 Grad Drehung der Schieber betätigt. Der rückseitige Verriegelungsmechanismus bewirkt eine ca. 2-3mm breite
Trennung der mechanischen Einrastung der Module und drückt diese auseinander. Die Stecker des PC 104 Interface
können anschließend vorsichtig auseinander gezogen werden.
