Produktübersicht
52 Embedded-PC

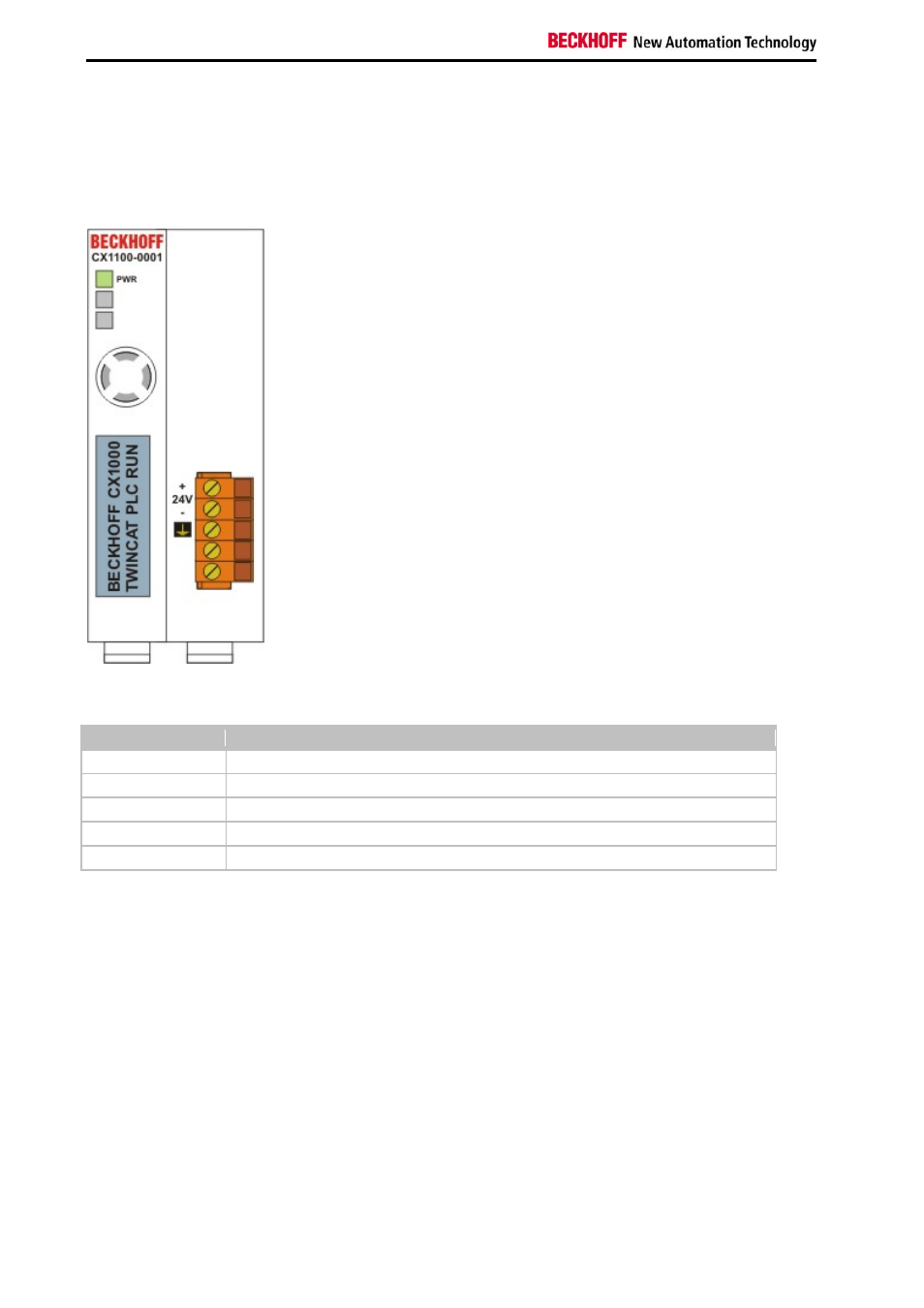

Anschlüsse CX1100-0001
Dieses Netzteil besitzt keine E/A-Schnittstelle, die Stromversorgung erfolgt daher über den 5-poligen "Open
Pluggable Connector". Das Netzteil versorgt über den PC104-Bus alle weiteren Systemkomponenten mit einer
Spannung von 24 V DC ( -15 %/+20%). Die Spannungsfestigkeit des Netzteils beträgt 500 V
eff
.
Ein integriertes NOVRAM erlaubt die spannungsausfallsichere Speicherung von Prozessdaten.
Pinbelegung "Open Pluggable Connector":
Pin Belegung
1 +24 V DC
2 0 V DC
3 GROUND
4 reserved / don't use
5 reserved / don't use
LED:
Bei ordnungsgemäßem Anschluss des Netzteils und eingeschalteter Spannungsversorgung leuchtet die LED Power
(PWR) grün auf, bei Kurzschluss rot.
