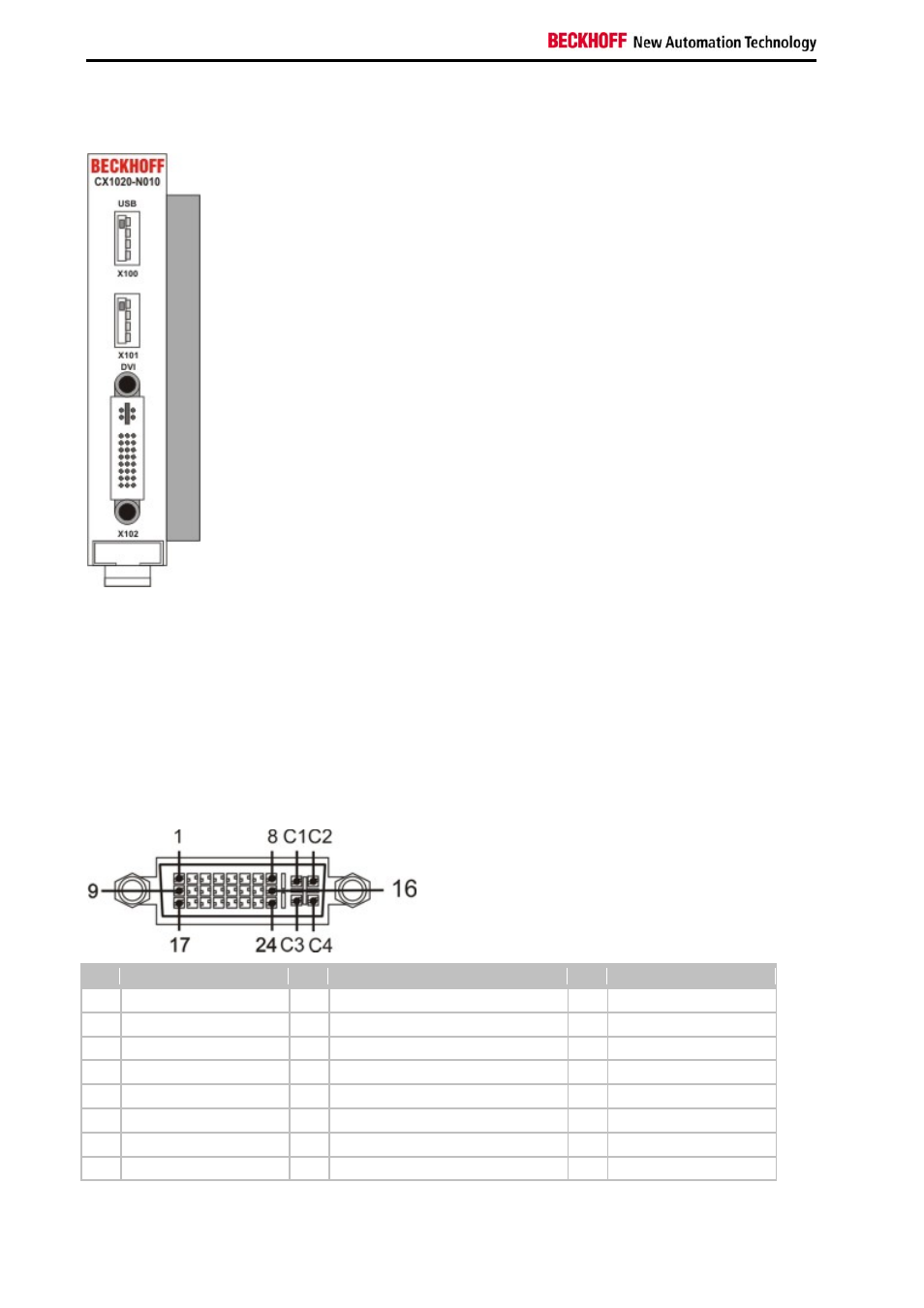

Anschlüsse CX10x0-N010
Dieses Modul liefert zusätzlich zur den zwei Ethernetschnittstellen des CPU-Grundmoduls eine DVI-I und zwei USB
Schnittstellen.
DVI-I Schnittstelle
Die DVI-I Schnittstelle überträgt analoge und digitale Daten und eignet sich für den Anschluss an digitale Displays.
Die Auflösung am Bildschirm oder Beckhoff Control Panel ist abhängig von der Entfernung zum Anzeigegerät. Die
maximale Entfernung beträgt 5 m.
Die DVI Schnittstelle führt VGA Signale aus, so dass der Anschluss von CRT-VGA Monitoren an das CX10x0
System unter Verwendung eines DVI-to-VGA Adapters ebenfalls möglich ist. Dieser Adapter ist als Zubehör
erhältlich.
DVI-I Buchse:
Pin
Belegung
Pin
Belegung
Pin
Belegung
1
TMDS Data 2-
9
TMDS Data 1-
17
TMDS Data 0-
2
TMDS Data 2+
10
TMDS Data 1+
18
TMDS Data 0+
3
TMDS Data 2/4 Shield
11
TMDS Data 1/3 Shield
19
TMDS Data 0/5 Shield
4
not connected
12
not connected
20
not connected
5
not connected
13
not connected
21
not connected
6
DDC Clock
14
+ 5V Power
22
TMDS Clock Shield
7
DDC Data
15
Ground ( +5V, Analog H/V Sync)
23
TMDS Clock +
8
Analog Vertical Sync
16
Hot Plug Detect
24
TMDA Clock -
Pinbelegung Kreuz
