Produktübersicht
Embedded-PC 17

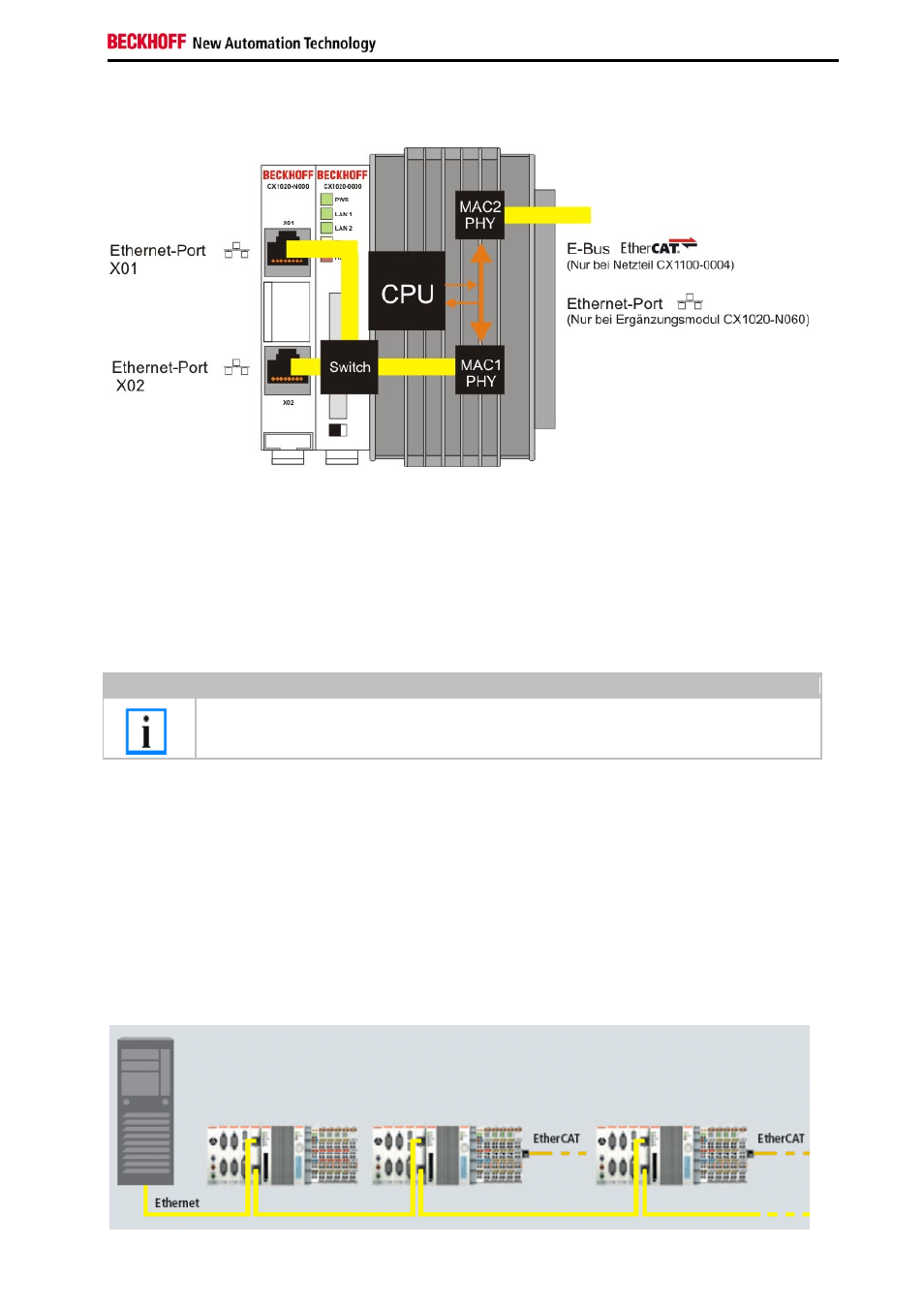

Schematische Struktur der Netzwerkomponenten:
Der CX1020 verfügt über zwei MAC-Bausteine. Der Erste (MAC1) bedient die Netzwerkschnittstellen zu den
Ethernet-Ports. Die beiden Ausgänge sind über einen Switch angeschlossen. Auf diese Weise kann, wie unten
beschrieben, eine Linienstruktur aufgebaut werden. Für das Betriebssystem handelt es sich dabei aber nur um einen
Anschluss. Der zweite Baustein (MAC2) bedient den erweiterten PC104 BUS. Hier kann über zusätzliche
Systemschnittstellen der zweite physikalische Netzwerkanschluss genutzt werden. Dazu sind entweder das Netzteil
CX1100-0004 oder die Systemschnittstelle CX1020-N060 erforderlich. Über das Netzteil wird eine Anbindung an den
E-Bus für EtherCAT-Klemmen realisiert. Die Schnittstelle CX1020-N060 führt den Ethernet-Anschluss aus und stellt
damit eine weitere Netzwerkschnittstelle zur Verfügung.
Hinweis
Nur für den Gebrauch mit LAN Verbindungen, nicht mit Telekommunikationsanlagen verbinden.
Sicht des Betriebssystems:
Für das Betriebssystem ist nur einer der Anschlüsse für die Netzwerkschnittstelle sichtbar. Außerdem hat sie immer
den Status verbunden, da der Switch direkt angeschlossen ist. Die zweite angezeigte Schnittstelle ist die interne
Anbindung über die Erweitertung des PC104 Busses. Ist kein Erweiterungsmodul angeschlossen, so wird die
Leitung als nicht verbunden gemeldet. Ist das Netzteil CX1100-0004 angeschlossen meldet Windows XPe
verbunden, aber "eingeschränkte oder keine Verbindung". Dieses Verhalten ist normal, da Windows selbst diese
Schnittstelle nicht nutzt. Es wird auch keine IP-Adresse vergeben. Wird die Erweiterung CX1020-N060
angeschlossen, so verhält sich der Anschluss wie ein 'normaler' Netzwerkport.
Die auf einen internen 3-Port-Switch geführten Schnittstellen bieten eine einfache Möglichkeit zum Aufbau einer
Linientopologie, ohne den zusätzlichen Einsatz von Ethernet-Switchen.
