Montage und Verdrahtung
58
Embedded-PC
4. Montage und Verdrahtung
Mechanischer Einbau

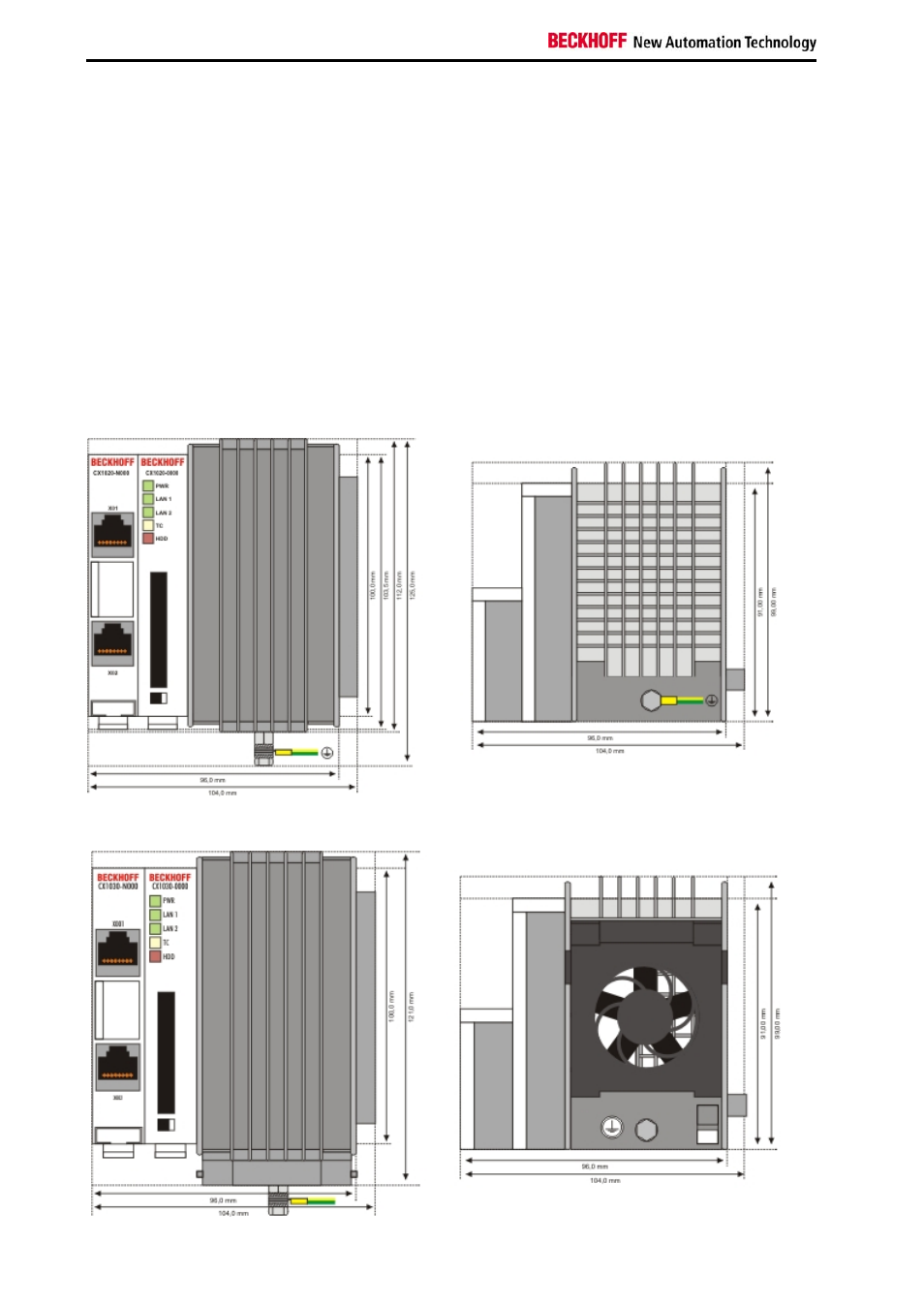

Maße
Die Produktreihe CX10x0 zeichnet sich durch geringes Bauvolumen und hohe Modularität aus. Für die Projektierung
muss ein CPU Modul und ein Netzteil sowie die entsprechenden Systemschnittstellen und die Feldbusschnittstellen
vorgesehen werden. Die Gesamtbreite der Anwendung setzt sich aus den einzelnen verwendeten Module
zusammen. Mit einer Höhe von 100 mm entsprechen die Maße der Module exakt denen der Beckhoff Busklemmen.
Achtung:
es muss noch ein Sicherheitsabstand zur ausreichenden Kühlung des CPU-Moduls vorgesehen werden.
(Details hierzu unter Einbaulage) Außerdem ermöglichen die abgesenkten Steckerflächen den Einsatz in einem
Standard Klemmenkasten von 120 mm Höhe.
CX1020 CPU-Grundmodule:
CX1030 CPU-Grundmodule:
