Montage und Verdrahtung
68
Embedded-PC

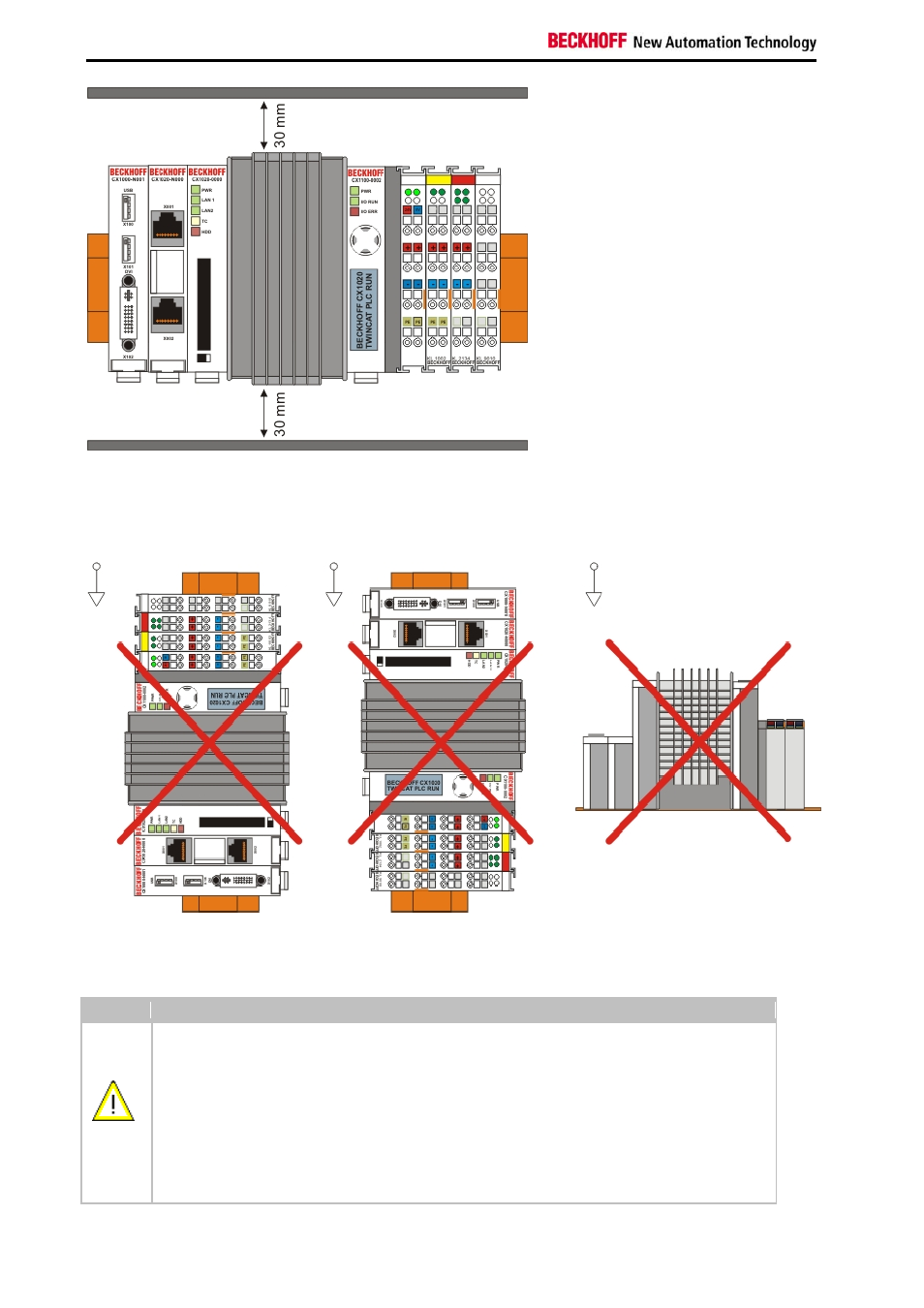

Unzulässige Einbaulagen:
Es ist nicht zulässig das CX1020-System senkrecht auf der Hutschiene zu betreiben. Es ist dann keine ausreichende
Belüftung für die CPU gewährleistet, da sich die Belüftungsöffnungen auf der Gehäuseober- und Gehäuseunterseite
befinden. Auch in liegender Position ist das System nicht ausreichend belüftet.
Einbaulage mit aktiver Kühlung:
Achtung
Das auf eine Hutschiene montierte CPU Modul darf nur bis Umgebungstemperaturen von 50°C
betrieben werden. Die Einbaulage muss so gewählt werden, dass die Kühlung durch die
Lüftungsöffnungen in vertikaler Richtung möglich ist. Die Bilder zeigen die erlaubte sowie zwei
verbotene Einbaulagen.
Mindestabstand einhalten!
Beim Einbau ist ein Freiraum von jeweils 30 Millimetern oberhalb und unterhalb einer CX1020 /
CX1030 Gerätekombination erforderlich, um eine ausreichende Belüftung des CPU Grundmoduls
und des Netzteils zu erreichen.
