Produktübersicht
38
Embedded-PC
Anschlüsse CX10x0-N030/40

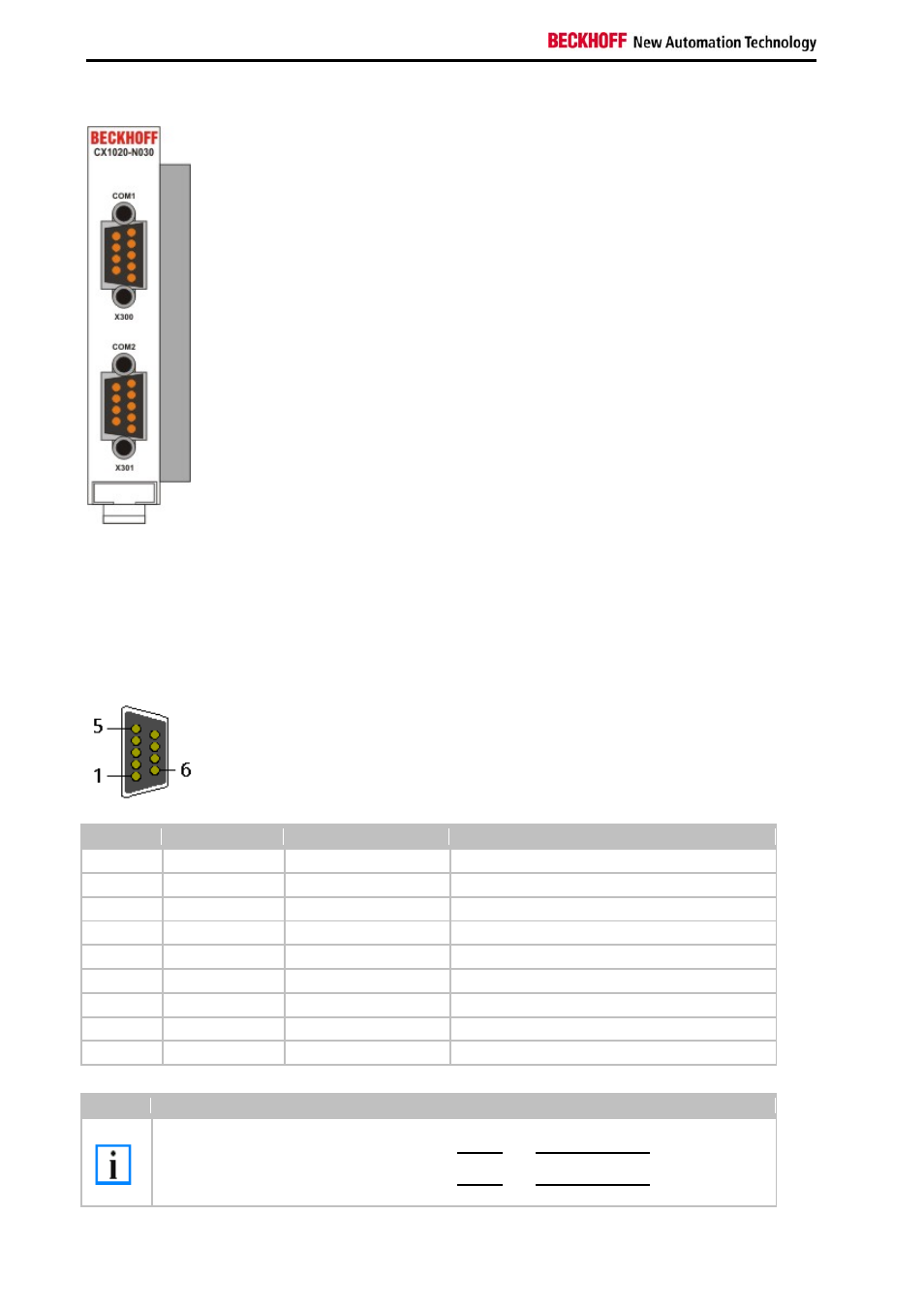

Die Systemschnittstelle CX10x0-N030 stellt zwei RS232 Schnittstellen, COM1 und COM2, bereit. Beide sind auf
einer 9-poligen Sub-D Stiftleiste ausgeführt. Sollten mehr als zwei Schnittstellen benötigt werden, so kann das
System über die Systemschnittstelle CX10x0-N040 um zwei weitere RS232 Schnittstellen, COM3 und COM4,
erweitert werden. Auch diese werden als 9-polige Sub-D Stiftleiste ausgeführt. Die Pinbelegung aller Stecker ist
identisch und wird unten auf der Seite dargestellt.
Die maximale Baudrate auf beiden Kanälen beträgt 115 kBit. Die Einstellung der Schnittstellenparameter erfolgt über
das Betriebssystem oder kann aus dem SPS-Programm heraus gesteuert werden.
COM Schnittstelle RS232 (Stecker):
Pinbelegung COM Schnittstelle:
PIN
Signal
Typ
Beschreibung
1
DCD
Signal in
Data Carrier Detected
2
RxD
Signal in
Receive Data
3
TxD
Signal out
Transmit Data
4
DTR
Signal out
Data Terminal Ready
5 GND
Ground
Ground
6
DSR
Signal in
Dataset Ready
7
RTS
Signal out
Request to Send
8
CTS
Signal in
Clear to Send
9
RI
Signal in
Ring Indicator
Achtung
Die Systemschnittstelle CX10x0-N030 kann nur anstatt und nicht gleichzeitig mit CX10x0-N031
verwendet werden.
Die Systemschnittstelle CX10x0-N040 kann nur anstatt und nicht gleichzeitig mit CX10x0-N041
verwendet werden.
