Produktübersicht
42
Embedded-PC

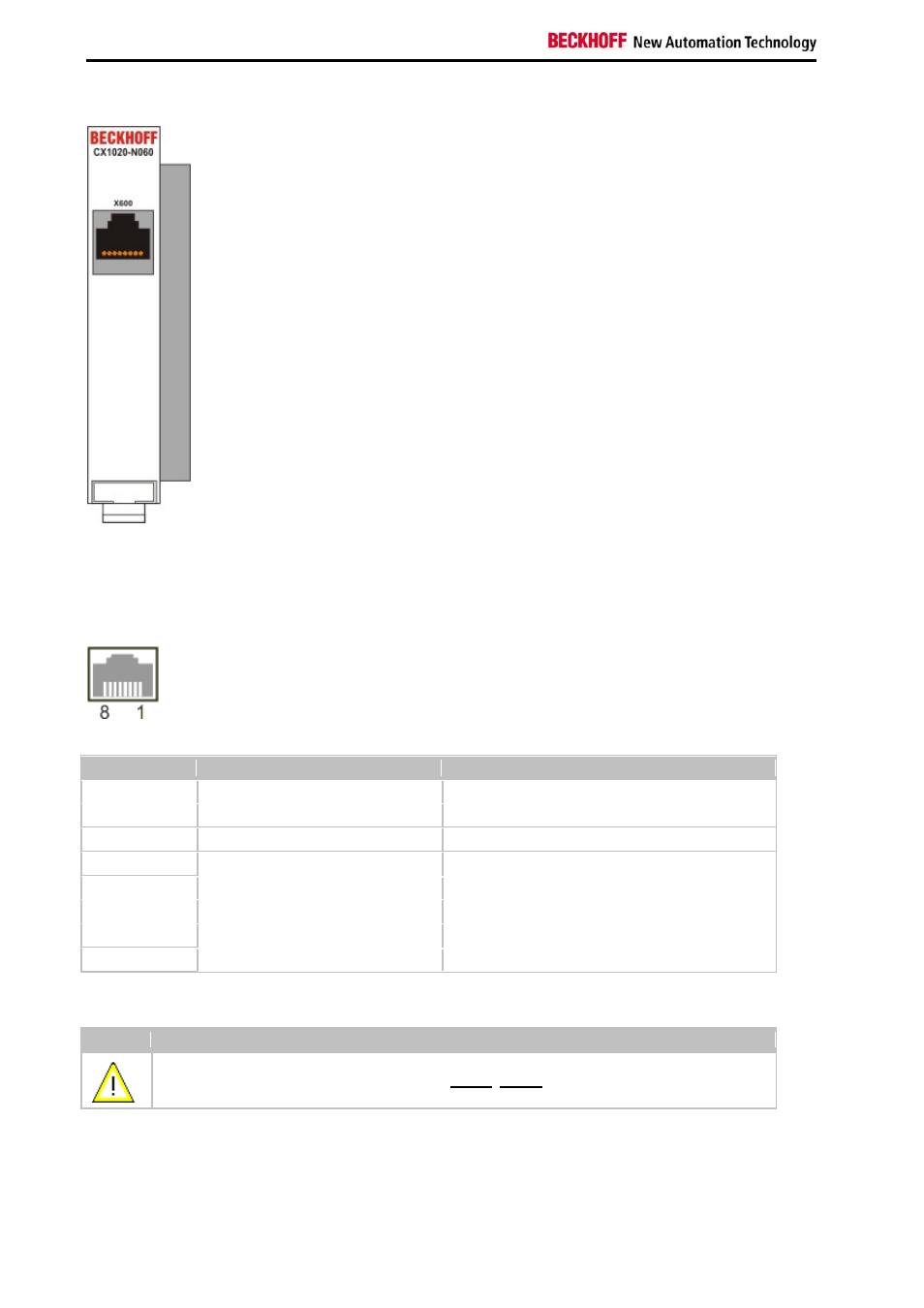

Anschlüsse CX10x0-N060
Die Systemschnittstelle CX10x0-N060 stellt eine weitere Netzwerkschnittstelle zur Verfügung. Diese kann aber nur
genutzt werden, wenn das Netzteil CX1100-0004 nicht angeschlossen ist. Da die eine, interne Schnittstelle, in
diesem Fall für den Anschluss des Ethernet-Ports genutzt wird. (Details siehe Beschreibung des Grundmoduls.)
RJ 45 Schnittstelle (Buchse):
Belegung der RJ45-Schnittstelle, Port 1:
PIN
Signal
Beschreibung
1
TD +
Transmit +
2
TD -
Transmit -
3
RD +
Receive +
4
connected
nicht benutzt
5
6
RD -
Receive -
7
connected
nicht benutzt
8
TD & RD werden an den Hubs, oder zwischen zwei PCs getauscht.
Achtung
Die Systemschnittstelle CX10x0-N060 darf nur rechts, direkt an das CPU-Modul angebaut
werden. Die Einbausituation wird in den folgenden Abbildungen dargestellt.
Gültige Einbauposition:
Die Schnittstelle befindet sich zwischen CPU-Modul und Netzteil.
