Anschlüsse CX10x0-N031/41

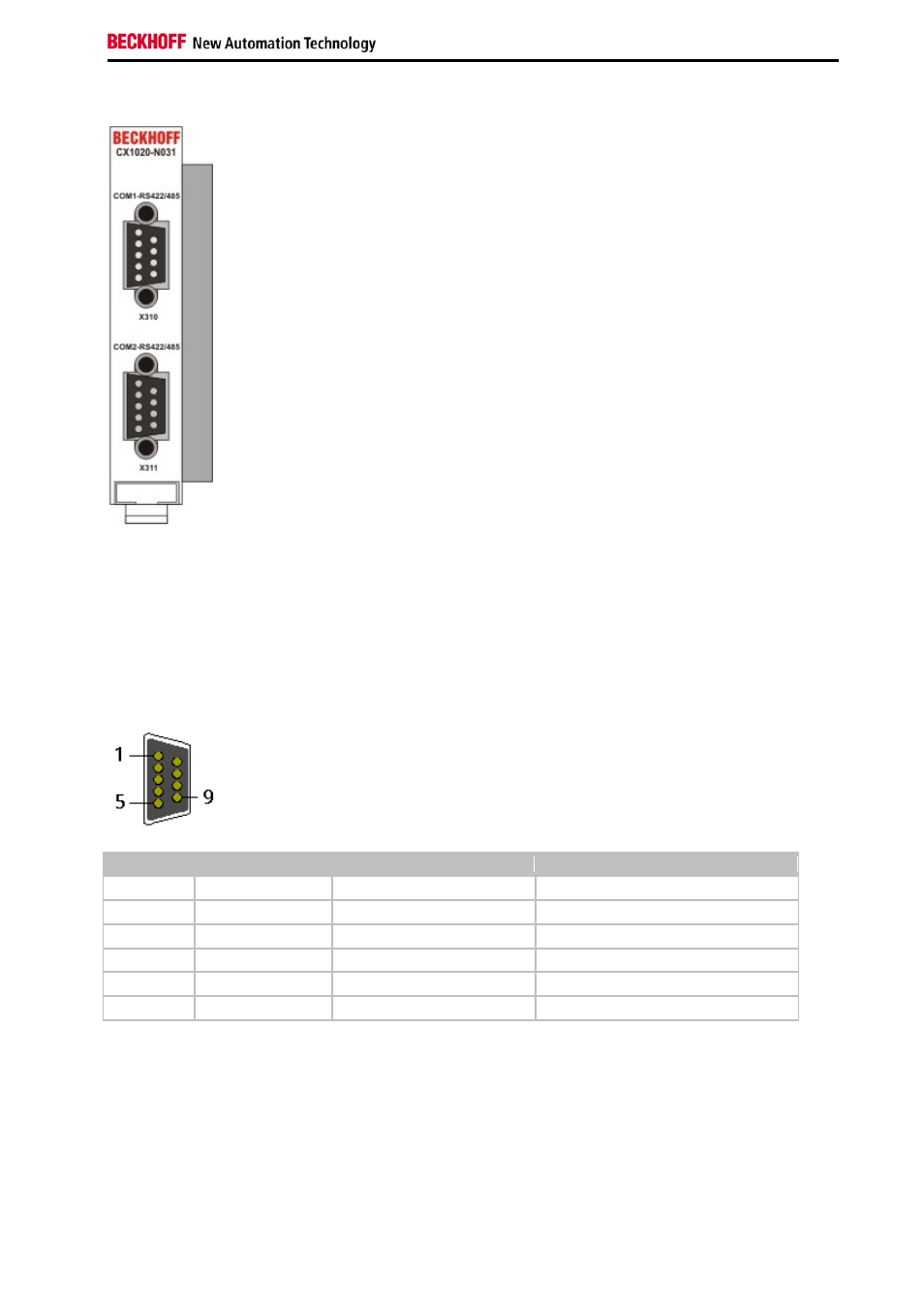

Die Systemschnittstelle CX10x0-N031 stellt zwei RS422 bzw. RS485 Schnittstellen, COM1 und COM2, bereit. Beide
sind auf einer 9-poligen Sub-D Buchsenleiste ausgeführt. Sollten mehr als zwei Schnittstellen benötigt werden, so
kann das System über die Systemschnittstelle CX1020-N041 um zwei weitere RS442/485 Schnittstellen, COM3 und
COM4, erweitert werden. Auch diese werden als 9-polige Sub-D Buchsenleiste ausgeführt. Die Pinbelegung aller
Stecker ist identisch und wird unten auf der Seite dargestellt.
Die maximale Baudrate auf beiden Kanälen beträgt 115 kBit. Die Einstellung der Schnittstellenparameter erfolgt über
das Betriebssystem oder kann aus dem SPS-Programm heraus gesteuert werden.
COM Schnittstelle (Buchse):
Pinbelegung COM Schnittstelle:
PIN
Signal
Typ
Beschreibung
2
TxD+
Data-Out +
Transmit 422
3
RxD+
Data-In +
Receive 422
5 GND
Ground
Ground
6 VCC
VCC
+5V
7
TxD-
Data-Out -
Transmit 422
8
RxD-
Data-In -
Receive 422
Für RS 485 muss Pin 2 und 3 ( Data +) sowie Pin7 und 8 (Data -) verbunden werden.
Einstellung der Schnittstellen Parameter
Wenn das Schnittstellenmodul CX10x0-N031/N041 sich als letztes in der Reihe Systemmodule befindet, ist der
Zugriff auf die DIP-Schalter möglich. Entweder muss zuvor die Endabdeckung oder eventuelle Busmaster/Slaves
entfernt werden. Details hierzu finden sich im Kapitel Abbau / Entsorgung. Liegt die Modulseite frei, so ist folgendes
zu sehen:
