Fehlerbehandlung und Diagnose

Embedded-PC

109

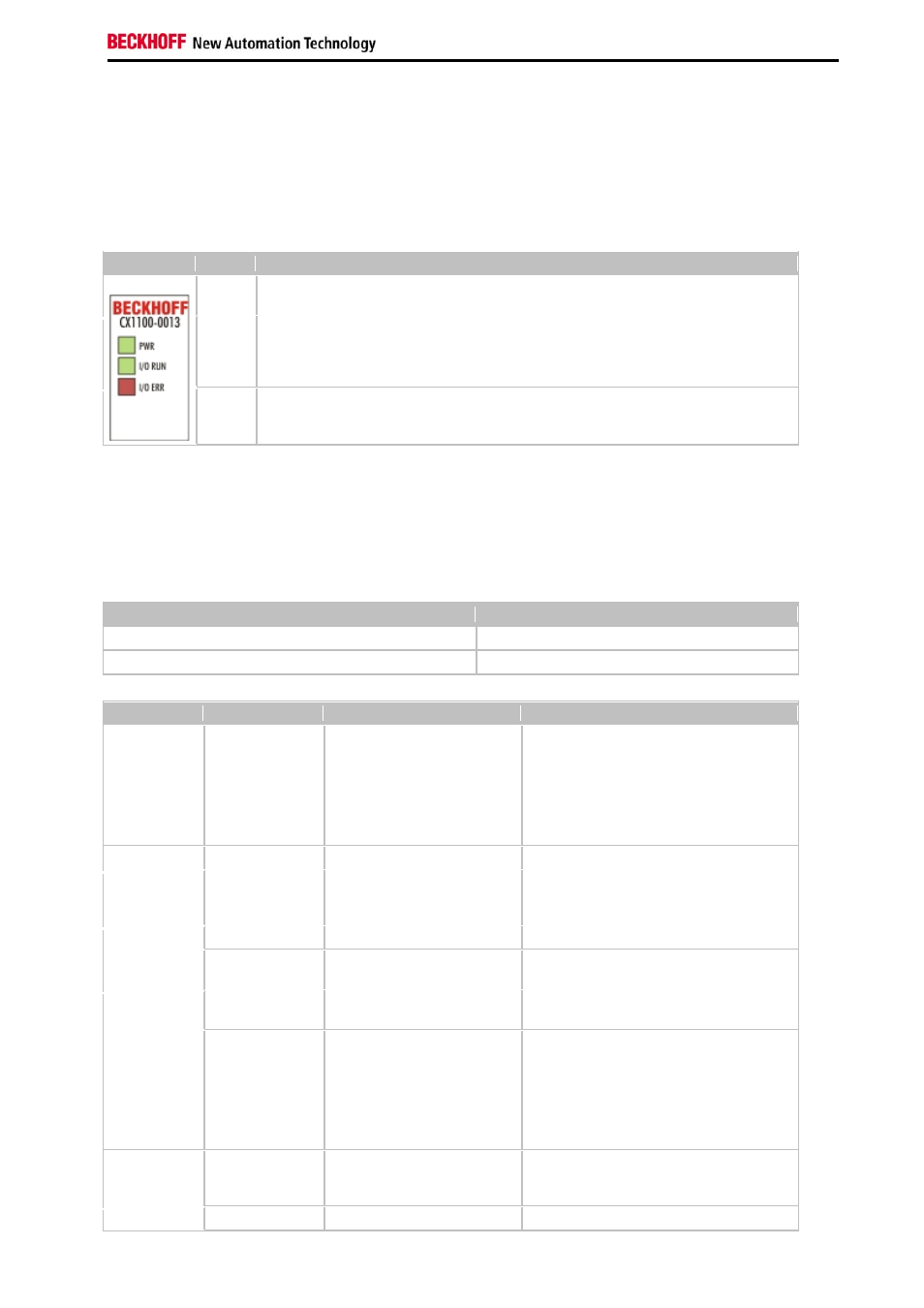

LEDs Netzteil CX1100-0013

Nach dem Einschalten überprüft das Netzteil sofort die angeschlossene Konfiguration der Busklemmen. Der
fehlerfreie Hochlauf wird durch das Verlöschen der roten LED "I/O ERR" signalisiert. Das Blinken der LED "I/O ERR"
zeigt einen Fehler im Bereich der Klemmen an. Durch Frequenz und Anzahl des Blinkens kann der Fehlercode
ermittelt werden. Das ermöglicht eine schnelle Fehlerbeseitigung. Da das Netzteil über zwei verschiedene Klemmen-
Bussysteme verfügt, werden mögliche Fehler der beiden Busse über die LEDs angezeigt. Ein Fehler auf dem K-Bus
wird durch schnelles Blinken eingeleitet. Ein langes Leuchten (ca. 2 Sekunden) signalisiert Fehlercodes für Fehler
auf dem IP-Link Bus.

Anzeige

LED

Bedeutung

Power

Spannungsversorgung
Die LED leuchtet grün bei korrekter Spannungsversorgung und rot bei Kurzschluss.

I/O
Run

Diagnose K-Bus / IP-Link
Die grüne LED leuchtet / blinkt schnell, um den fehlerfreien Betrieb anzuzeigen.
Fehlerfrei bedeutet, dass auch die Kommunikation mit dem Feldbussystemen
fehlerfrei läuft.

I/O
Error

Diagnose K-Bus / Dignose IP-Link
Die rote LED blinkt zur Fehleranzeige. Die rote LED blinkt mit zwei unterschiedlichen
Frequenzen.

LEDs zur K-Bus-Diagnose

Nach einer schnellen Blinkfolge liegt ein K-Busfehler vor. Die folgenden Tabellen beschreiben den Fehler und
ermöglichen eine Diagnose.

Blinkcode der I/O Error LED

schnelles Blinken

Start des Fehlercodes

erste langsame Sequenz

Fehlercode

zweite langsame Sequenz

Fehlerargument

LEDs zur K-Bus-Diagnose

Fehler-Code

Fehlerargument Beschreibung

Abhilfe

Ständiges,
konstantes
Blinken

EMV Probleme

- Spannungsversorgung auf Unter- oder
Überspannungsspitzen kontrollieren
- EMV-Maßnahmen ergreifen
- Liegt ein K-Bus-Fehler vor, kann durch
erneutes Starten (Aus- und
Wiedereinschalten des Netzteils) der
Fehler lokalisiert werden

1 Impuls

0

EEPROM-Prüfsummenfehler Herstellereinstellung setzen

1

Überlauf im Code Buffer

Weniger Busklemmen stecken. Bei prog.
Konfiguration sind zu viele Einträge in der
Tabelle

2

Unbekannter Datentyp

Software Update des Netzteils notwendig

2 Impulse

0

Programmierte Konfiguration,
falscher Tabelleneintrag

Programmierte Konfiguration auf
Richtigkeit überprüfen

n (n > 0)

Tabellenvergleich
(Busklemme n)

Falscher Tabelleneintrag

3 Impulse

0

K-Bus-Kommandofehler

- Keine Busklemme gesteckt
- Eine der Busklemmen ist defekt,
angehängte Busklemmen halbieren und
prüfen ob der Fehler bei den übrigen
Busklemmen noch vorhanden ist. Dies
weiter durchführen, bis die defekte
Busklemme lokalisiert ist.

4 Impulse

0

K-Bus-Datenfehler,
Bruchstelle hinter dem
Netzteil

Prüfen ob die n+1 Busklemme richtig
gesteckt ist, gegebenenfalls tauschen

n

Bruchstelle hinter

Kontrollieren ob die Busendklemme 9010
