Produktübersicht
44 Embedded-PC
Netzteile

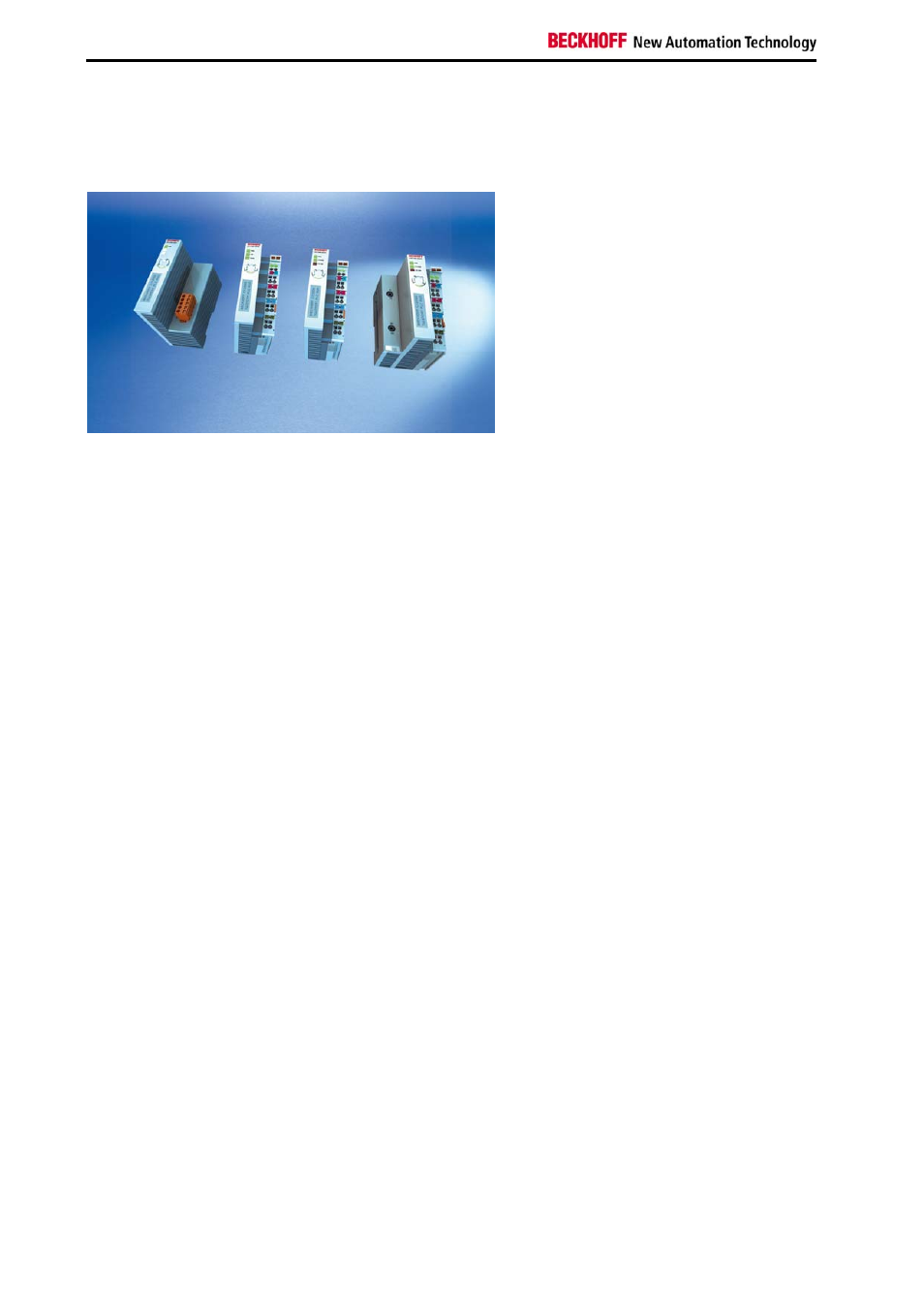

CX1100-000x | Netzteile und I/O-Schnittstellen
Die Spannungsversorgung eines CX10x0-Systems erfolgt durch eines von vier wählbaren Netzteilmodulen. Die
Spannungsversorgung aller weiteren Systemkomponenten wird über den internen PC104-Bus gewährleistet; es sind
keine separaten Versorgungszuführungen nötig. Die CX1100-Komponenten bieten jedoch weitere wichtige
Eigenschaften über die reine Spannungsversorgung hinaus: Ein integriertes NOVRAM erlaubt die
spannungsausfallsichere Speicherung von Prozessdaten, ein LCD-Display mit zwei Zeilen à 16 Zeichen dient zur
Ausgabe von System- und Anwendermeldungen. Ein 4 + 1 Taster erlaubt Benutzereingaben ohne ein weitere
Tastatur oder Eingabetafel. Die Anreihung lokaler I/O-Signale geschieht über die Netzteilvariante CX1100-0002, an
die alle Beckhoff Busklemmen angeschlossen werden können, oder über CX1100-0003, die zusätzlich zu den
Busklemmen auch den Anschluss der Beckhoff-Feldbus-Box-Module vom Typ Erweiterungs-Box IExxxx erlaubt. Mit
der Anschlussmöglichkeit der Busklemmen und Feldbus Box entsteht eine Steuerung mit einer sehr variablen,
erweiterbaren I/O-Ebene mit großer Signalvielfalt. Die I/O-Daten werden in einem DPRAM abgelegt, welches der
CPU über den Systembus zugänglich ist. Die Netzteile des CX-Systems sind im Feld austauschbar: Wird z. B.
lokales I/O über Busklemmen gewünscht, so kann CX1100-0001 im Feld durch CX1100-0002 ersetzt werden. Die
Anreihung von EtherCAT-Klemmen ist über das Netzteil CX1100-0004 möglich. Die I/O-Daten werden beim CX1100-
0004 direkt im Arbeitsspeicher der CPU abgelegt; ein DPRAM ist nicht mehr nötig. Das Netzteil CX1100-0004 bzw.
die Anreihung von EtherCAT-Klemmen ist nur mit dem CX1000 nicht möglich.
Die Technischen Daten sind bei den einzelnen Netzteilen abgelegt:
 CX1100-0001 (kein Feldbus)
 CX1100-0002 (K-Bus)
 CX1100-0012 (K-Bus für CX1030 und CX10x0 mit alternativen Einbaulagen)
 CX1100-0003 (K-Bus, IP-Link)

CX1100-0013 (K-Bus, IP-Link für CX1030 und CX10x0 mit alternativen Einbaulagen)
 CX1100-0004 (E-Bus)
 CX1100-0014 (E-Bus für CX1030 und CX10x0 mit alternativen Einbaulagen)
Eine Übersicht über die Architektur der Netzteile mit Beschreibung der allgemeinen Systemkomponenten GCB, ACB,
NOVRAM, Display und Taster sind in der Dokumentation der Netzteile detailliert beschrieben.
