Außerbetriebnahme
114
Embedded-PC
6. Außerbetriebnahme
Abbau und Entsorgung
Der Abbau einer CX10x0-Hardwarekonfiguration erfolgt in 2
Schritten:
0. Abschalten und Entfernen der Stromversorgung
Bevor der Abbau eines CX10x0-System erfolgen kann, sollte das System abgeschaltet sein und die
Stromversorgung entfernt werden.
1. Demontage von der Hutschiene:
Vor der Trennung der einzelner CX10x0 Module muss der gesamte CX1020-Hardwareblock zunächst von der
Hutschiene abmontiert werden. Dazu geht man folgendermaßen vor:

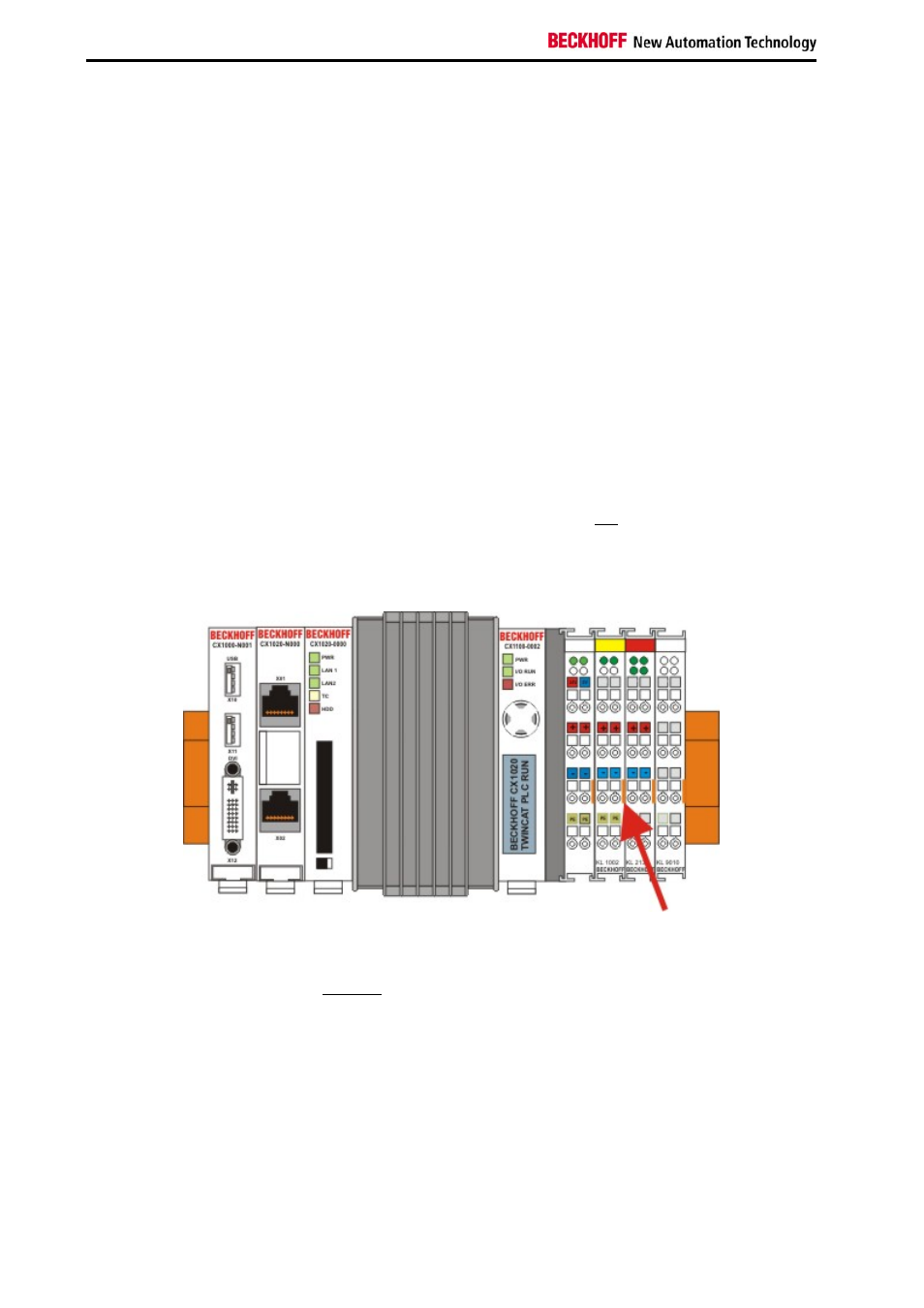

1.1. Lösen und Entfernen der ersten Klemme neben der Stromversorgung auf der Hutschiene.
Zuerst entfernt man alle eventuell vorhandene Verkabelung der Stormversorgung und der ersten Klemme auf der
Hutschiene neben der Stromversorgung. Soll die Verkabelung später mit einem anderen System wieder hergestellt
werden, so empfiehlt es sich die Beschaltung zu notieren. Dann zieht man an der orangefarbenen
Klemmenentriegelung (siehe Pfeil), löst damit die Klemme und zieht sie nach vorne heraus.
1.2. Entriegeln des CX10x0 - Systems
Um den CX10x0-Block zu lösen, werden die weißen Laschen an der Unterseite der Modul in Pfeilrichtung gezogen.
Sie arretieren dann in der ausgezogenen Position. Nach dem Ziehen an der Klemmenentriegelung der
Stromversorgung lässt sich der Block vorsichtig von der Hutschiene nehmen.
