Produktübersicht
32
Embedded-PC

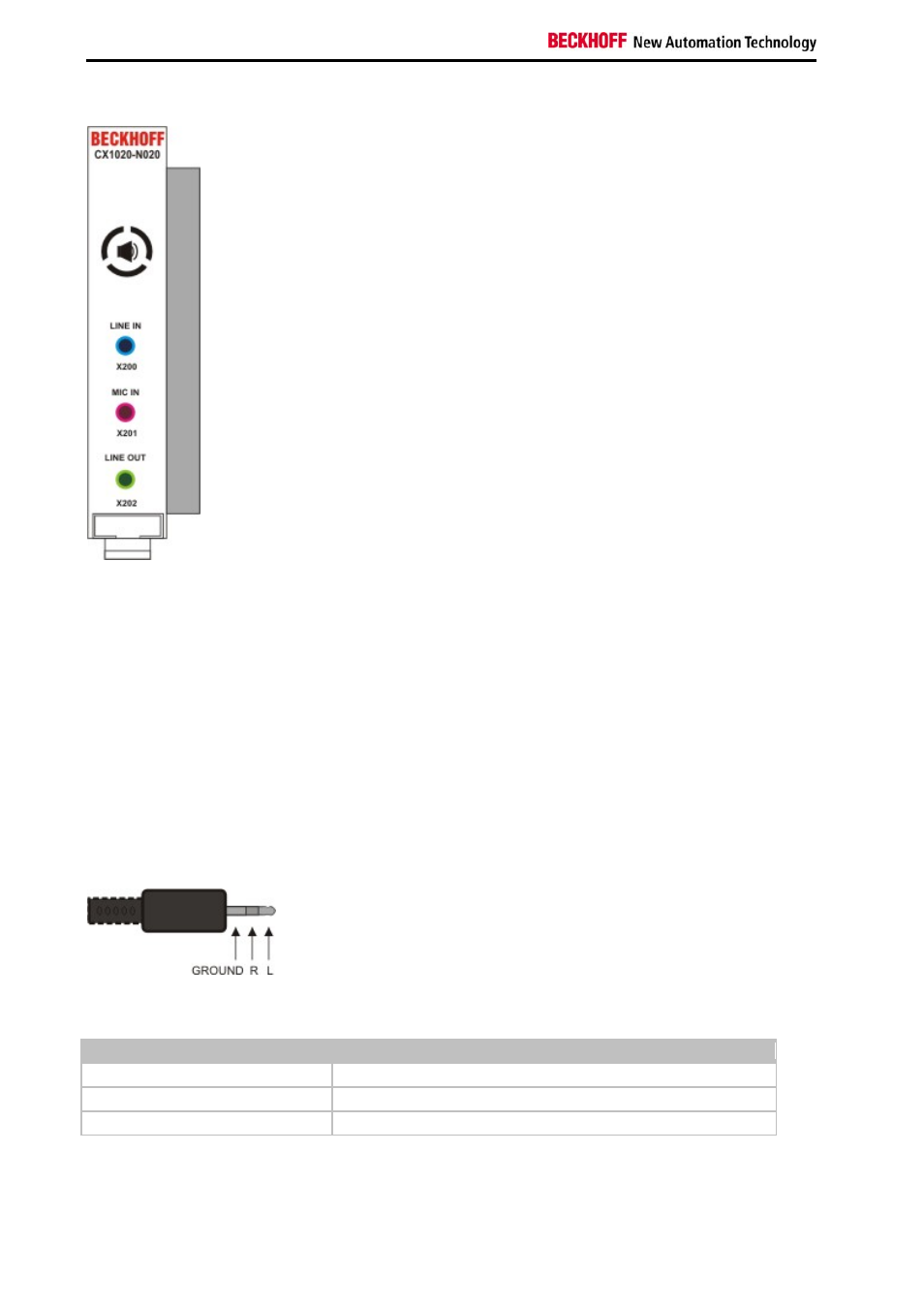

Anschlüsse CX10x0-N020
Diese Systemschnittstelle liefert Audioschnittstellen für das CX10x0-System. Es stehen zwei Eingänge "LINE IN"
und "MIC IN" zur Verfügung. Für die Ausgabe von Audiosignalen ist der "LINE OUT" - Anschluss vorgesehen. Hier
kann auch ein Kopfhörer mit einer Leistung von max. 200 mW angeschlossen werden. Zusätzlich ist ein PC-Beeper
eingebaut. Auf die Audioschnittstellen wird über das Betriebssystem zugegriffen. Unter "Windows XPe" lässt sich das
Audiomodul auch in einen Surround Modus schalten.
Die Buchsen haben eine Größe von 3,5 mm und sind für Klinkenstecker ausgelegt.
Standard- / Stereo-Betrieb:
Im Standardbetrieb wird das Audiomodul im Stereomodus betrieben. Also Stereo Aus- und Eingänge und ein
Einkanaleingang für das Mikrofon. Die Eingänge sind dann wie beschriftet zu beschalten. Die Steckerbelegungen
sind im Folgenden beschrieben.
Line In / Line Out Stereo-Klinkenstecker:
Pinbelegung Line In /Line Out:
Signal
Beschreibung
L Linker
Kanal
R Rechter
Kanal
Ground Masse
Der linke Kanal wird über die Spitze des Klinkensteckers übertragen, der rechte Kanal über den ersten Ring. Die
übrige Hülse dient zur Erdung.
