Produktübersicht
Embedded-PC 33

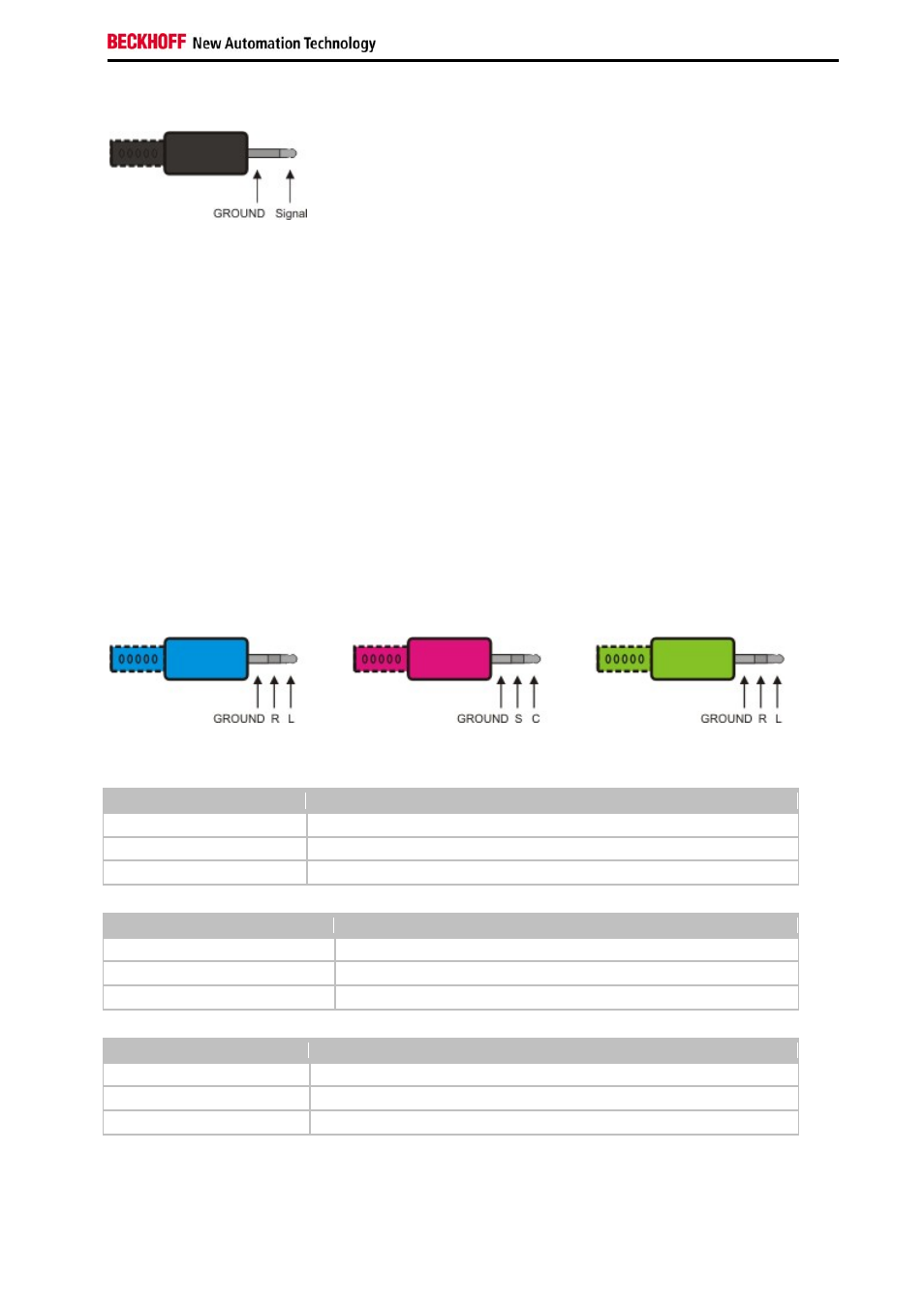

Mic In Mono-Klinkenstecker:
Der einzige vorhandene Kanal wird über die Spitze übertragen, die übrige Hülse dient zur Erdung.
Surround Sound Betrieb
Über den Codec-Treiber lassen sich zwei Surround-Sound Modi einstellen:

4 Lautsprecher (R/L Vorne, R/L Hinten)
 5:1 Lautsprecher (R/L Vorne, R/L Hinten, Center und Subwoofer)
Die Stecker sind in der Regel farblich kodiert. Sollten die Stecker nicht farblich gekennzeichnet sein, es gilt folgende
Zuordung:
 "LINE IN" -> R/L Hinten,
 "MIC IN" -> Subwoofer und Center

"LINE OUT" -> R/L Vorne
Die Steckerbelegungen sind wie folgt:
Pinbelegung:
Signal Beschreibung
L Linker Kanal Hinten
R Rechter Kanal Hinten
Ground Masse
Signal Beschreibung
C Center-Kanal
S Subwoofer-Kanal
Ground Masse
Signal Beschreibung
L Linker Kanal Vorne
R Rechter Kanal Vorne
Ground Masse
Einstellungen im Soundtreiber:
Der Soundtreiber wird über einen Doppelklick auf das blaue Icon mit den gelben Kreisen im "Systemtray" aufgerufen.
Danach erscheint das Fenster "AC'97 Audio Configuration". Hier wird der Treiber an die aktuelle
Lautsprecherkonfiguration angepasst. Der Reiter "General" zeigt die Treiberdaten. Über die Checkbox "Show icon in
