Produktübersicht
Embedded-PC 53
Anschlüsse CX1100-00x2
Dieses Netzteil ist mit einer E/A-Schnittstelle ausgestattet, die den Anschluss der Beckhoff Busklemmen ermöglicht.
Die Stromversorgung erfolgt über die oberen Federkraftklemmen mit der Bezeichnung "24V" und "0" V.
Die Versorgungsspannung versorgt das CX System und über den K-Bus die Busklemmen mit einer Spannung von
24 V DC ( -15 %/+20%). Die Spannungsfestigkeit des Netzteils beträgt 500 V
eff
. Da der K-Bus nur Daten weiterleitet,
ist für die Busklemmen eine weitere Spannungsversorgung notwendig. Dies erfolgt über die Powerkontakte, die keine
Verbindung zur Spannungsversorgung besitzen.
Ein integriertes NOVRAM erlaubt die spannungsausfallsichere Speicherung von Prozessdaten.

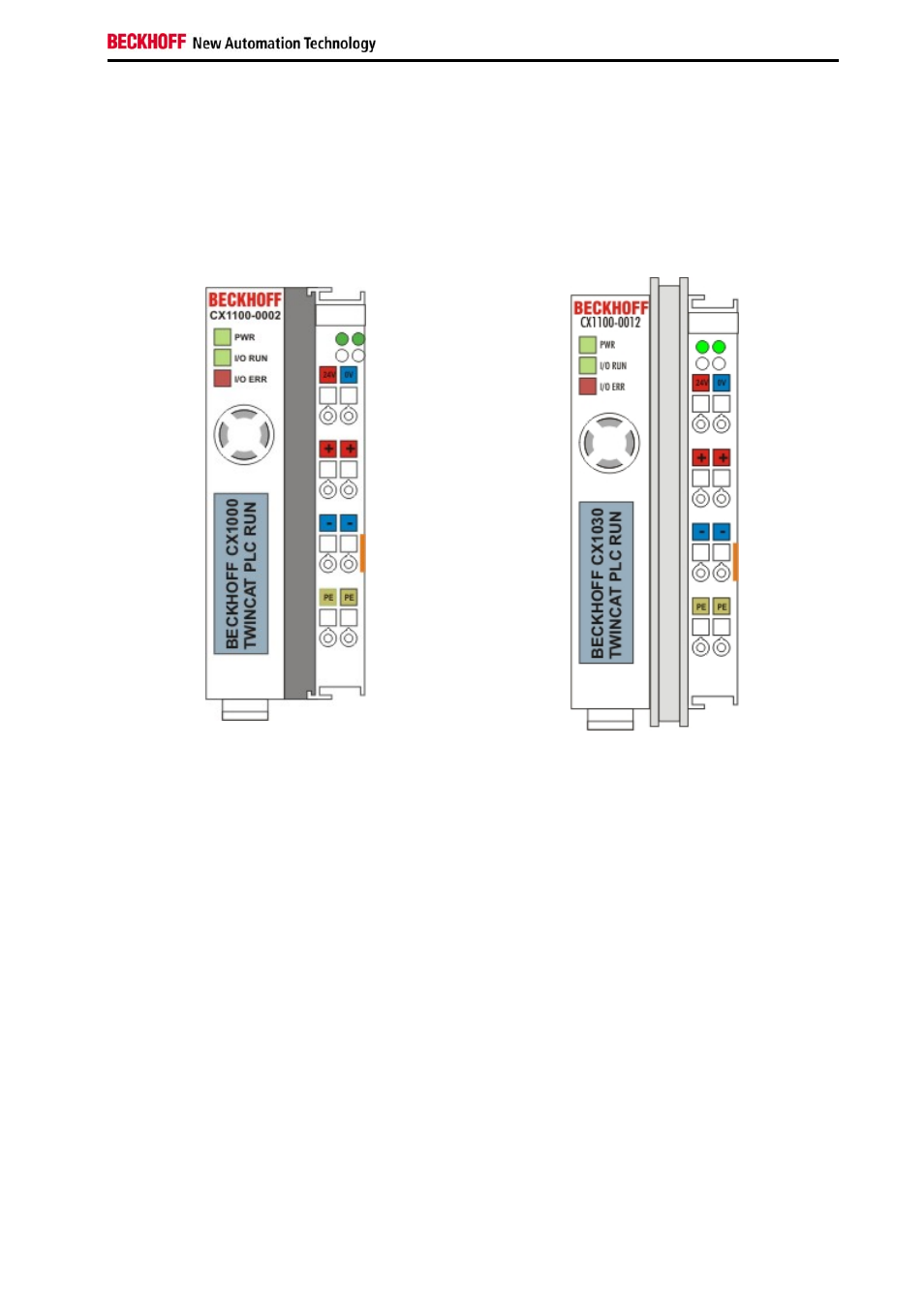

CX1100-0002 für CX1000, CX1010 und CX1020 CX1100-0012 für CX1030
LED:
Bei ordnungsgemäßem Anschluss des Netzteils und eingeschalteter Spannungsversorgung leuchtet die LED Power
(PWR) grün auf, bei Kurzschluss rot.
Die I/O LEDs dienen zur Anzeige der Betriebsstände der Busklemmen. Der fehlerfreie Hochlauf der Konfiguration
wird durch das Verlöschen der roten LED "I/O ERR" signalisiert. Das Blinken der LED "I/O ERR" zeigt einen Fehler
im Bereich der Klemmen an. Durch Frequenz und Anzahl des Blinkens kann der Fehlercode ermittelt werden.
PE-Powerkontakte
Der Powerkontakt "PE" darf nicht für andere Potentiale verwendet werden.
