Montage und Verdrahtung
Embedded-PC 67

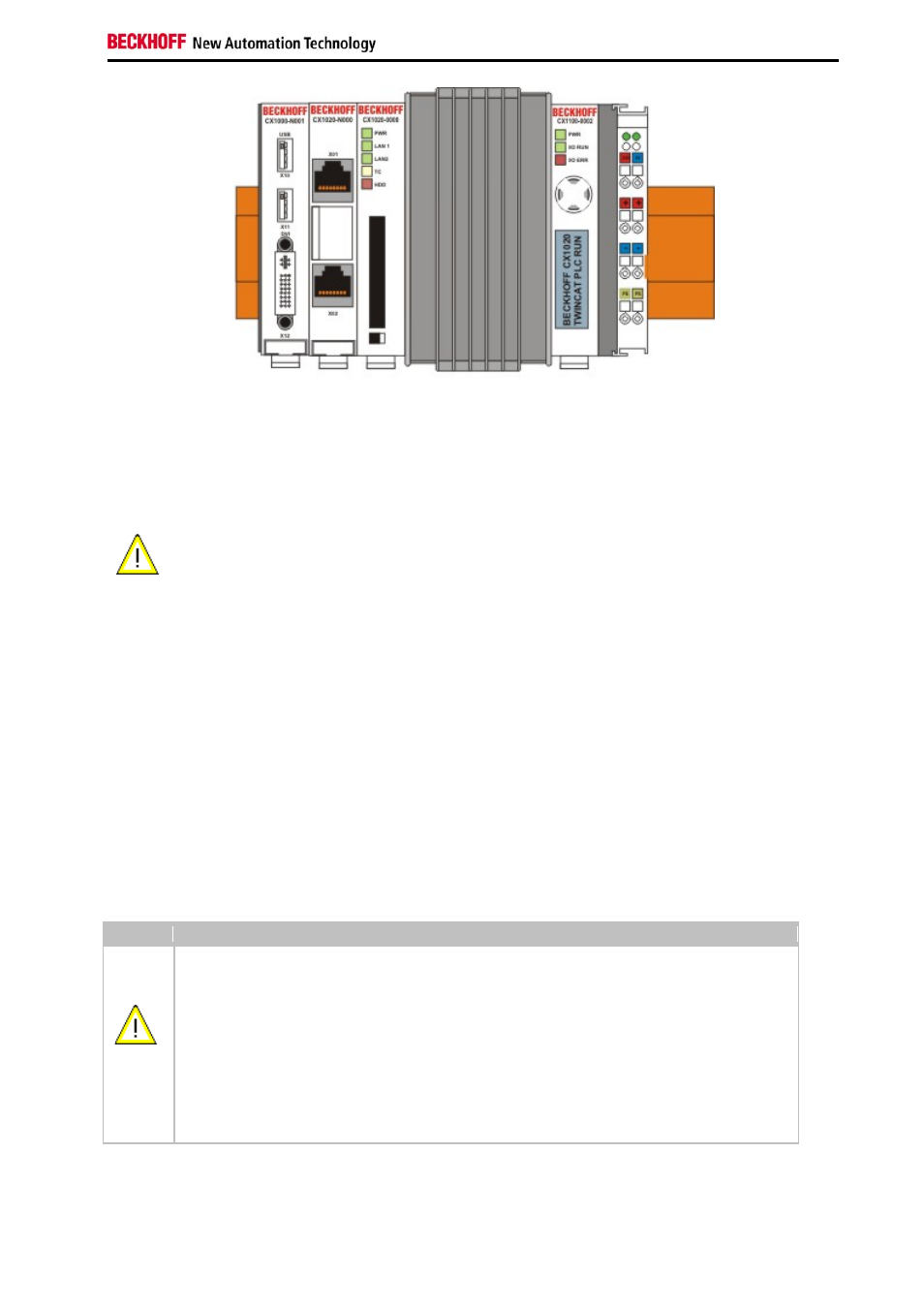

Anschließend wird der CX1020-Block mit Hilfe der Verrieglungslaschen auf der Hutschiene fixiert. Dabei sollte ein
leises Klicken zu vernehmen sein.
Keine Gewalt oder zu großen Druck auf
die Baugruppe ausüben!
Die Gehäuse nur an unempfindlichen Stellen (Gehäusekanten) drücken. Auf keinen Fall Druck auf das Display, die
Taster oder bewegliche Teile am CX10x0-System ausüben.
Nach erfolgreichem Aufrasten auf die Hutschiene müssen die Zuglaschen wieder in die Ausgangsstellung geschoben
werden.
Hinweis:
Die einzelnen Gehäuse können durch einen Verriegelungsmechanismus nicht mehr abgezogen werden. Ausführliche
Informationen zur Demontage der CX1020-Konfiguration von der Hutschiene finden Sie auf der Seite "Abbau und
Entsorgung".
Einbaulage ohne aktive Kühlung:
Achtung
Das auf eine Hutschiene montierte CPU Modul darf nur bis Umgebungstemperaturen von 55°C
betrieben werden. Die Einbaulage muss so gewählt werden, dass die Kühlung durch die
Lüftungsöffnungen in vertikaler Richtung möglich ist. Die Bilder zeigen die erlaubte (BILD8) sowie
zwei verbotene Einbaulagen (BILD 9 & BILD10).
Mindestabstand einhalten!
Beim Einbau ist ein Freiraum von jeweils 30 Millimetern oberhalb und unterhalb einer CX1020
Gerätekombination erforderlich, um eine ausreichende Belüftung des CPU Grundmoduls und des
Netzteils zu erreichen.
Zulässige Einbaulage:
Auf Grund der hohen Leistung des CX1020-Systems kommt es zu einer erhöhten Wärmeentwicklung. Diese Wärme
wird durch ein passives Lüftungssystem abgeführt. Dieses System erfordert allerdings eine korrekte Einbaulage.
Lüftungsöffnungen befinden sich auf der Gehäuseunter- und Gehäuseoberseite. Daher muss das System
waagerecht montiert werden. Auf diese Weise kommt ein optimaler Luftstrom zustande.
