Produktübersicht
50 Embedded-PC
Technische Daten CX1100-0004
Die Spannungsversorgung eines CX- Systems erfolgt durch Netzteilmodule. Die Spannungsversorgung aller
weiteren Systemkomponenten wird über den internen PC104-Bus gewährleistet; es sind keine separaten
Versorgungszuführungen nötig. Die CX1100 Komponenten bieten jedoch weitere wichtige Eigenschaften über die
reine Spannungsversorgung hinaus: ein integriertes NOVRAM erlaubt die spannungsausfallsichere Speicherung von
Prozessdaten, ein LCD-Display mit zwei Zeilen à 16 Zeichen dient zur Ausgabe von System- und
Anwendermeldungen.
Die Anreihung lokaler I/O-Signale an den CX1020 geschieht über die Netzteilvarianten CX1100-0002 (Busklemmen),
CX1100-0003 (Busklemmen und Feldbus-Box-Module via IP-Link) sowie CX1100-0004 für die EtherCAT-Klemmen.
Die I/O-Daten werden direkt im Arbeitsspeicher der CPU abgelegt; ein DPRAM ist nicht mehr nötig.
Das Netzteil CX1100-0004 bzw. die Anreihung von EtherCAT-Klemmen ist nur in Verbindung mit dem CPU-
Grundmodul CX1020 möglich.

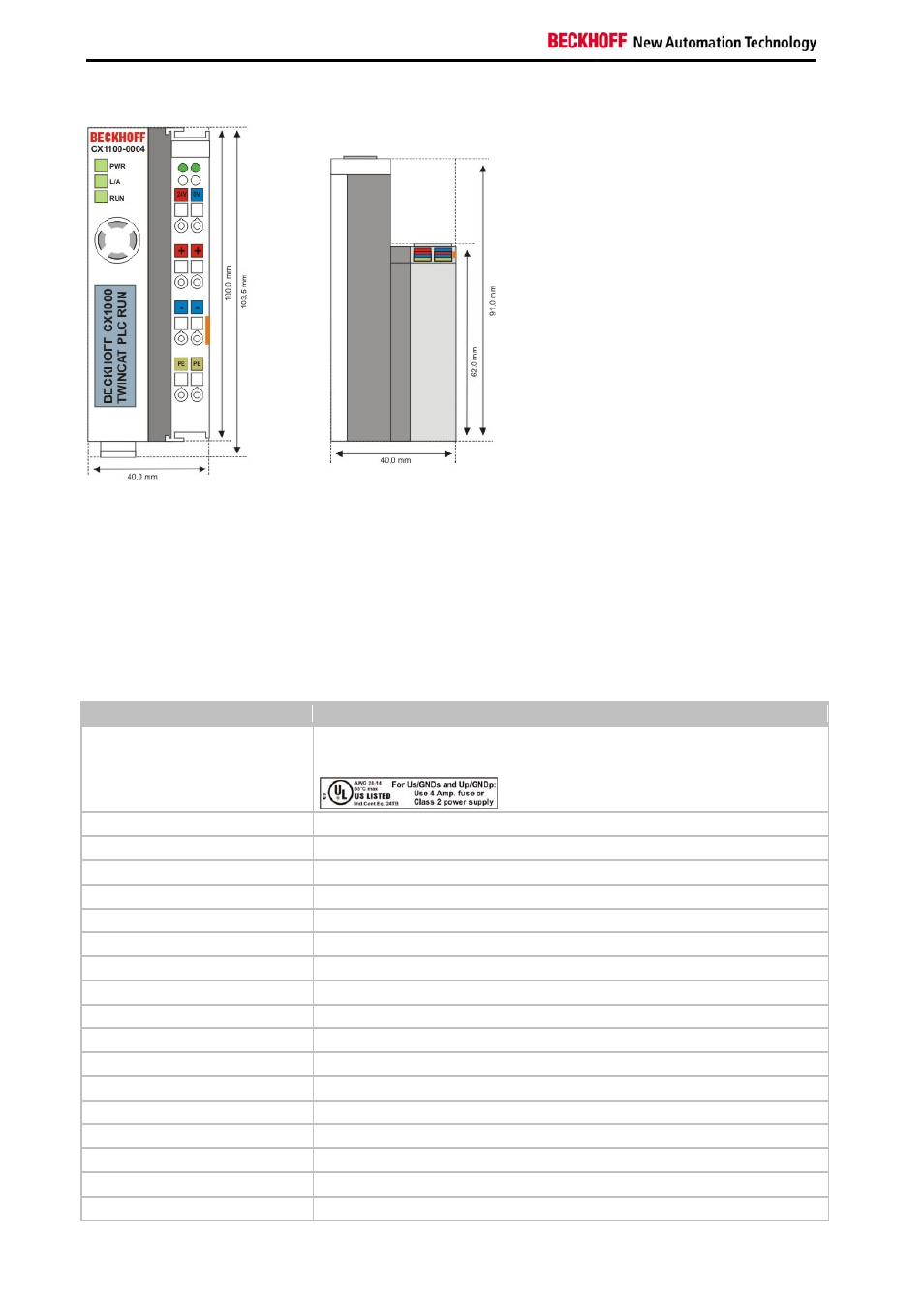

Technische Daten CX1100-0004
Spannungsversorgung maximal 24 V
DC
. (-15%/+20%) Benutzen Sie eine 4 A Sicherung oder eine
Spannungsversorgung, die NEC Class 2 entspricht um die UL-Anforderungen zu
erfüllen!
Spannungsfestigkeit 500 Veff (Versorgung / Interne Elektronik)
Maximale Leistungsaufnahme 3,5 W
Empfohlene Sicherung bei 24 V 4 A
E-Bus Anschluss ja (Adapterklemme)
E-Bus Stromversorgung bis max. 2 A
Anschlussart Cage-Clamp (Adapterklemme)
NOVRAM 8 kByte
Display FSTN Display 2 Zeilen x 16 Zeichen Text, beleuchtet
I/O-DPRAM -
Diagnose LED 1 x PWR, 1 x L/A, 1 x Run
Abmessungen 40 mm x 100 mm x 91 mm
Gewicht 250 g
Betriebs-/Lagertemperatur 0° C ... +55° C / -25° C ... +85° C
Relative Feuchte 95% ohne Betauung
Vibartions-/Schockfestigkeit gemäß EN 60068-2-6 / EN 60068-2-27/29
EMV-Festigkeit/Aussendung gemäß EN 61000-6-2 / EN 61000-6-4
Schutzart IP 20
