Montage und Verdrahtung
Embedded-PC
69

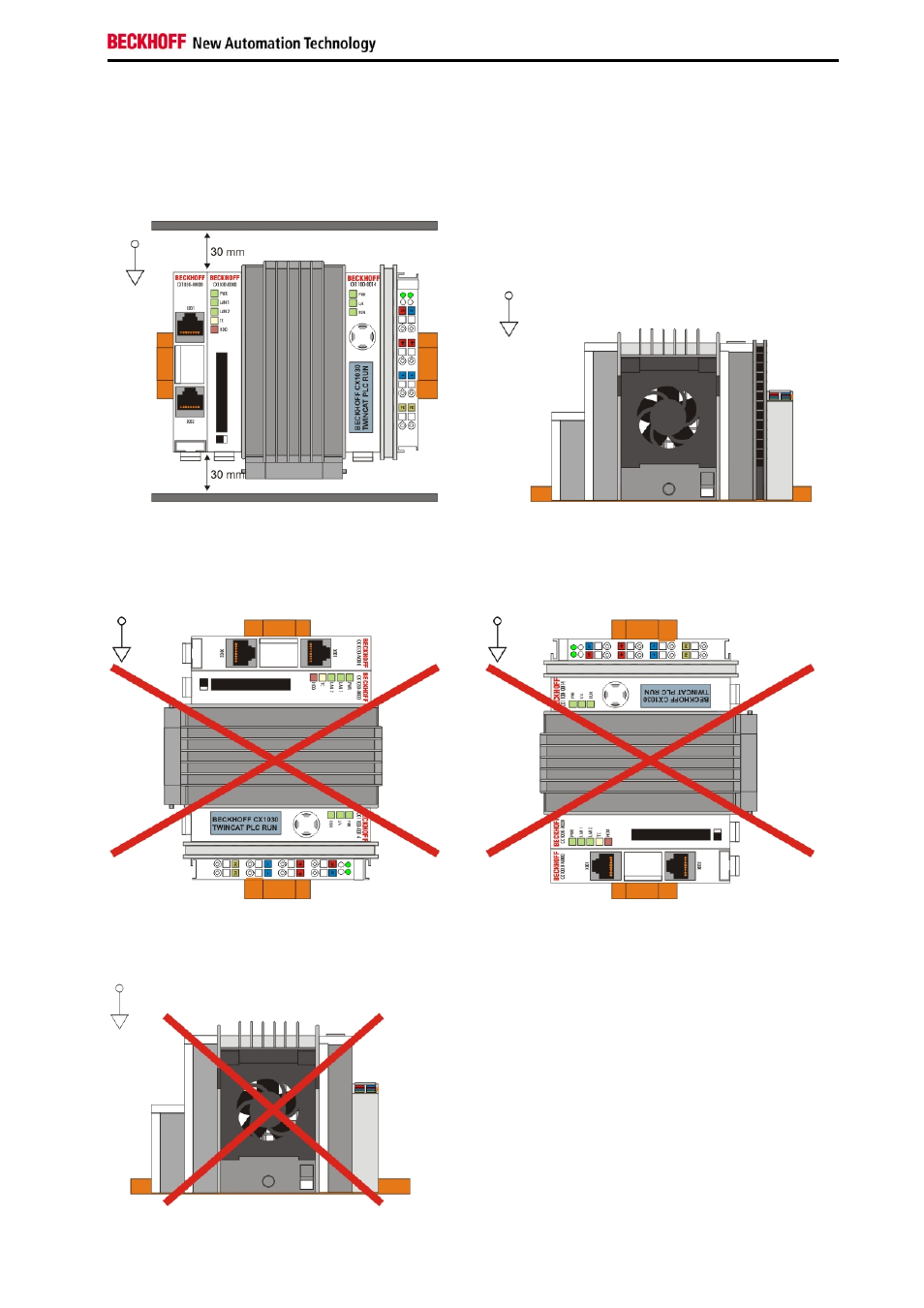

Zulässige Einbaulage:
Auf Grund der hohen Leistung des CX1030-Systems kommt es zu einer erhöhten Wärmeentwicklung. Diese Wärme
wird durch ein aktives Lüftungssystem abgeführt. Dieses System erfordert allerdings eine korrekte Einbaulage.
Lüftungsöffnungen befinden sich auf der Gehäuseunter- und Gehäuseoberseite. Daher sollte das System
waagerecht montiert werden. Durch den Lüfter ist auch die Einbaulage auf der Rückseite liegend zulässig. Es muss
allerdings ein Netzteil mit passiver Kühlung (CX1100-001x) eingesetzt werden.
Unzulässige Einbaulagen:
Es ist nicht zulässig das CX1030-System senkrecht auf der Hutschiene zu betreiben. Es ist dann keine ausreichende
Belüftung für die CPU gewährleistet, da sich die Belüftungsöffnungen auf der Gehäuseober- und Gehäuseunterseite
befinden.
Die Einbaulage auf der Rückseite liegend ist nur mit dem richtigen Netzteil zulässig. Ein Netzteil ohne Kühlkörper ist
nicht zulässig:
