Betrieb der Laserkopf-Steuerung (LHc)
1. Laserkopf-LEDs:
• OK: Grün bedeutet, dass die Laserkopf-Steuerung eingeschaltet und betriebsbereit ist.
• Door Open (tür offen): Rot bedeutet, dass die Linsentür offen ist bzw. die Schneidlinse oder der Kollimator
nicht eingebaut sind. Wenn dieser Fehler ansteht, ist der Laserstrahl deaktiviert.
• collision (Kollision): Rot bedeutet, dass eine Kollision mit dem Kopf stattgefunden hat. Wenn dieser Fehler
ansteht, ist der Laserstrahl deaktiviert.
• Over Range (Außer Bereich): Rot bedeutet, dass der Abstand der Düse von der Platte mehr als 10 mm beträgt.
• Auxiliary (Hilfsgas): Rot bedeutet einen Unterdruckfehler beim Hilfsgas.
Anmerkung: Der Kollimator wird durch einen Näherungsschalter an der Oberseite des Schneidkopfes
überwacht. Der Näherungsschalter besitzt ein orangefarbenes Kontrolllämpchen, das leuchten
sollte, wenn der Kollimator eingebaut ist. Mehr Informationen finden Sie im Abschnitt Betrieb der
Laserkopf-Steuerung.
2. Die LCD-Anzeige der Laserkopf-Steuerung liefert verschiedene Informationen über die Anlage.
3. Mit dem Auswahlschalter können Sie auf den LCD-Bildschirmen navigieren und Parameter editieren. Durch
Drehen des Schalters durchlaufen Sie die Parameter auf dem Schirm, und wenn Sie auf ihn drücken, wählen
Sie den zu ändernden Parameter aus.
4. Mit dem Düsenverlängerungs-Modusschalter können Sie zwischen inkrementeller und absoluter
Positionsanzeige der Düsenverlängerung wählen. Der Schalter „Absolute/Incremental“ (Absolut/Relativ) wird
verwendet, um die Art und Weise zu ändern, wie die Position der Düsenverlängerung angezeigt wird. Wenn
der Schalter in der Stellung „Absolute“ ist, wird die absolute Position der Düsenverlängerung angezeigt.
Mit dem Schalter in der Stellung „Incremental“ wird ein relativer Wert der Position der Düsenverlängerung
angezeigt, bezogen auf jenen Punkt, bei dem die Taste „Set Zero“ (Nullstellung) gedrückt wurde.
5. Mit dem Schalter „Inch/mm“ (Zoll/mm) können Sie auswählen, ob die Position der Düsenverlängerung in Zoll
oder Millimeter angezeigt werden soll.
• Wenn der Schalter in der Stellung „Inch“ ist, wird die aktuelle Düsenverlängerung in Zoll angezeigt.
• Mit dem Schalter in der Stellung „mm“ wird die aktuelle Düsenverlängerung in Millimeter angezeigt.
6. Auf der Düsenverlängerungs-LED-Anzeige wird die Position der Düsenverlängerung angezeigt.
7. Mit der Taste „Set Zero“ (Nullstellung) definieren Sie einen Nullpunkt, auf den die Position der
Düsenverlängerung bezogen wird, wenn Sie den relativen Modus verwenden.

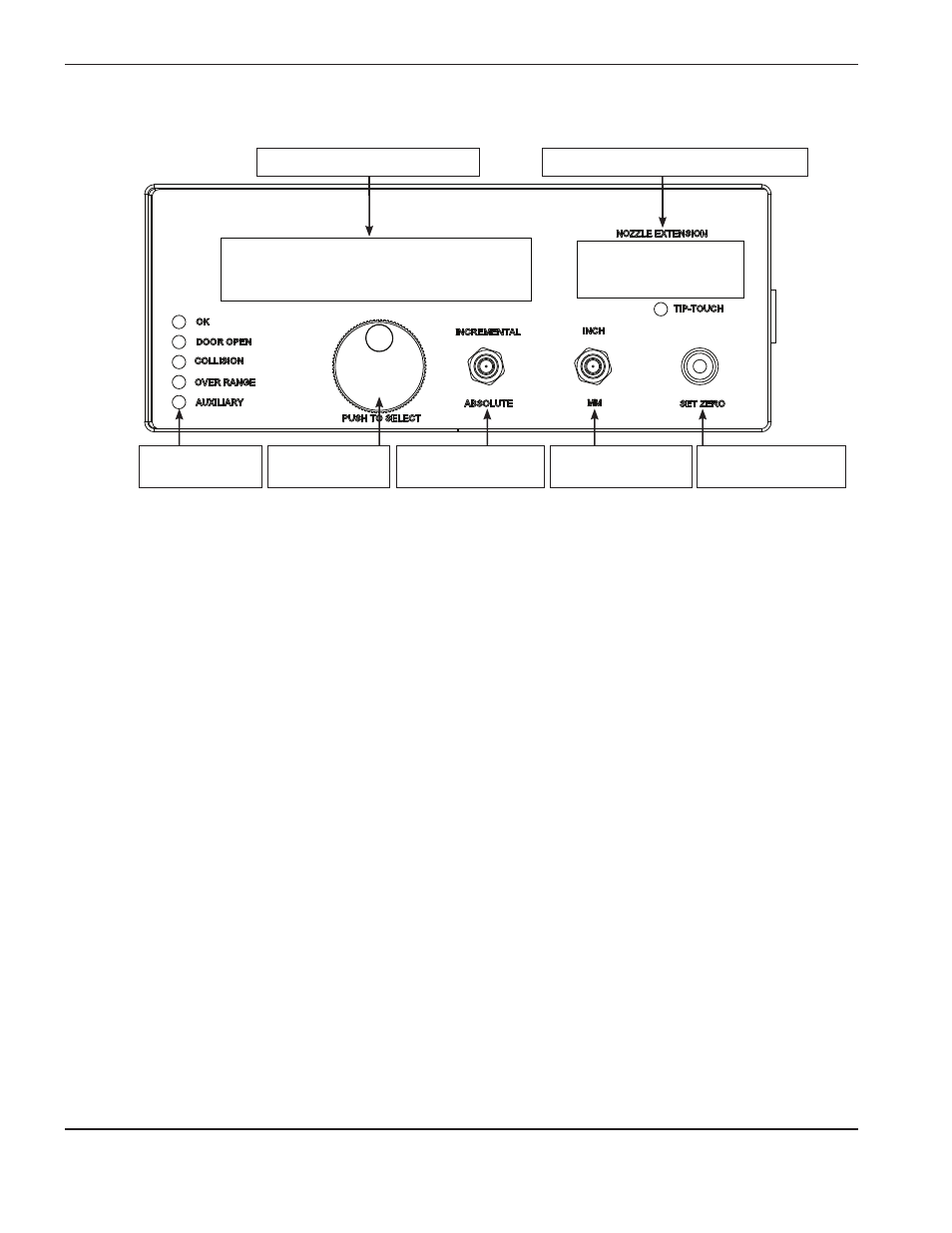

1. LED-Anzeigen
2. System-LCD-Anzeige 6. Düsenverlängerungs-LED-Anzeige
3. Auswahlschalter 4. Düsenverlängerungs-
Modusschalter
5. Wahlschalter „Inch/
mm“ (Zoll/mm)
7. Düsenverlängerungs-
Nullstellung
