InstallatIon
HyIntensity Fiber Laser
Betriebsanleitung – 807091 Revision 2
2-11

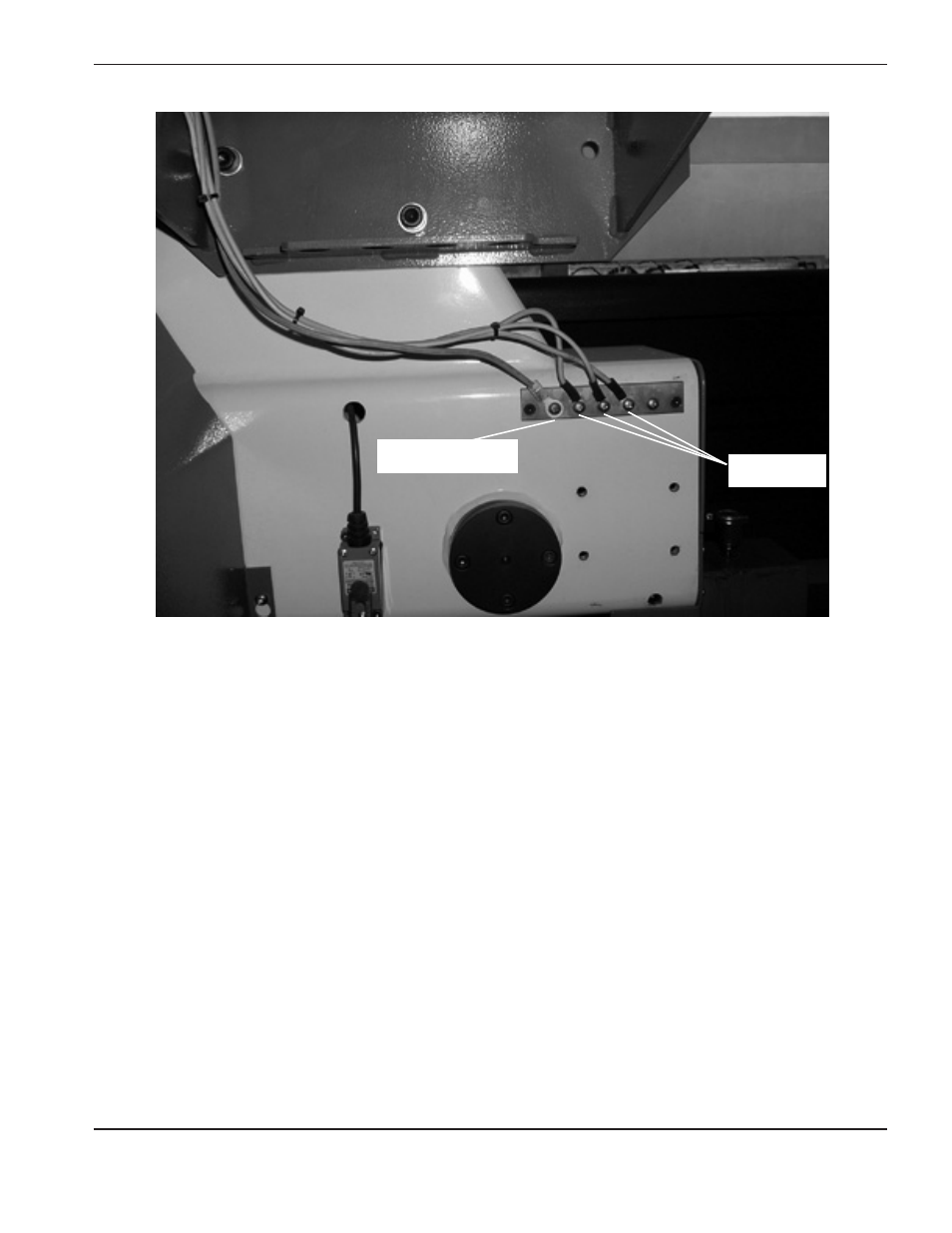

Beispiel für eine ordnungsgemäße Portal-Erdungsschiene. Sie ist am Portal in der Nähe des Motors
angeschraubt. Jedes der einzelnen Erdungskabel der am Portal montierten Komponenten führt zur
Schiene. Ein einzelnes schweres Kabel läuft anschließend von der Portal-Erdungsschiene zu der
am Tisch angeschraubten Erdungsschiene.
Erdungskabel der
Komponenten
Kabel zur Erdungsschiene
am Schneidtisch
