InstallatIon
2-20
HyIntensity Fiber Laser
Betriebsanleitung – 807091 Revision 2

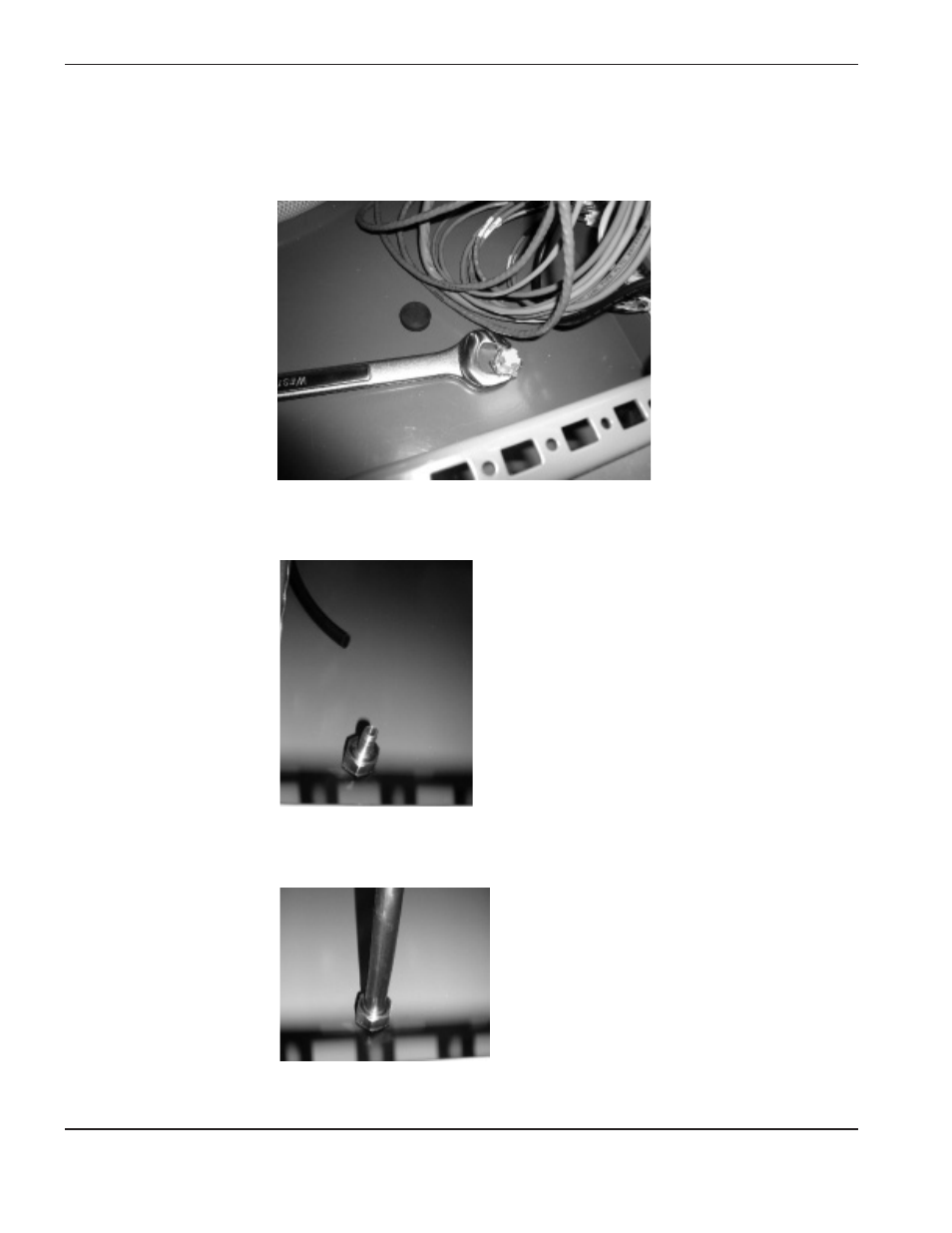

3. Stecken Sie das mit dem Gewinde versehene Ende des Ablaufs von unten durch das Loch im Boden
des Faserlaserquellengehäuses und fixieren Sie es mit der 1-Zoll-Sechskantmutter. Ziehen Sie die
Mutter mit einem 1-Zoll-Gabelschlüssel gerade so fest, dass der schwarze Dichtungsring ein bisschen
zusammengedrückt wird.
4. Schrauben Sie die Messingarmatur auf das Ende des Ablaufs. NICHT ZU FEST ANZIEHEN!
Ablauf einbauen
Messingarmatur befestigen
5. Stecken Sie den Ablaufschlauch auf die Armatur mit Widerhaken. Der Einbau des Ablaufs ist damit beendet.
Ablaufschlauch aufstecken
