Wartung
4-12 HyIntensity Fiber Laser Betriebsanleitung – 807091 Revision 2

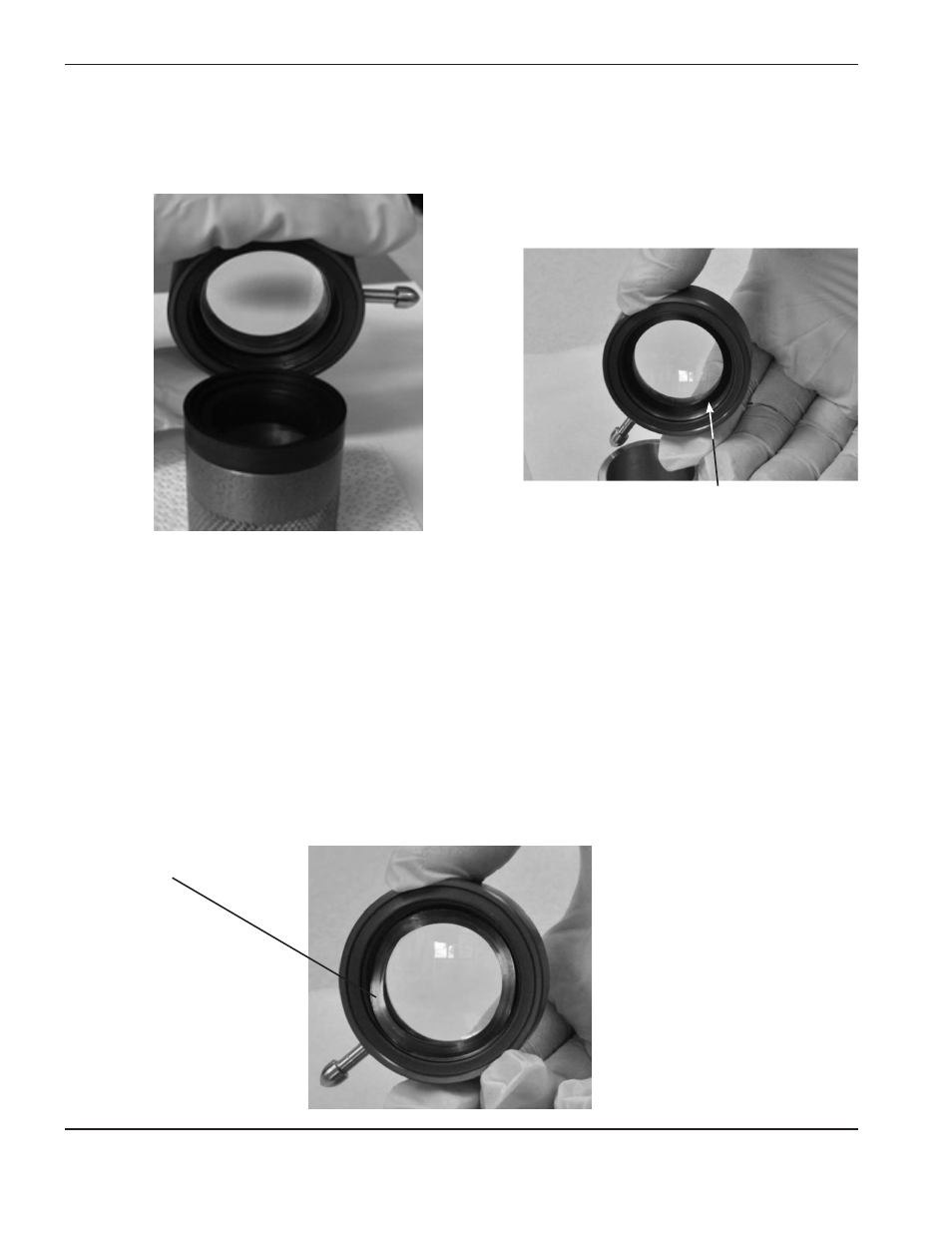

5. Nehmen Sie Linse und Linsenhalterung vom Linsenhalterungs-Adapter ab und legen Sie die Beilagscheibe in
die Linsenhalterung auf die untere (flache) Seite der Linse. Die Seite der Beilagscheibe mit der Senkung sollte
Richtung Linse schauen.
Linse und Linsenhalterung
abnehmen
Beilagscheibe der Linsenhalterung einlegen
6. Legen Sie das Linsenfenster (nicht abgebildet) in die Linsenhalterung ein.
Federscheibe
7. Legen Sie die Federscheibe in die Linsenhalterung ein.
