InstallatIon
HyIntensity Fiber Laser
Betriebsanleitung – 807091 Revision 2
2-17
A-1
A-2
Externe
Türverriegelung
Externer
Not-Aus
Schlüsselschalter (optionale
Kontakte)
Schlüsselschalter
Start/Reset
Momentschalter
Start/Reset
Schalteranzeige
+24 VDC
Lichtsäule – rote Lampe
Lichtsäule – gelbe Lampe
C-2
C-1
A-3
C-3
A-4
C-4
A-7
C-7
A-6
C-6
A-5
C-5
Lichtsäule – grüne Lampe
Empfohlene Komponenten:
Not-Aus-Taster – Rockwell Automation Teile-Nummern 800FP-LMT44, 800F-PN3R und (2) 800F-X01
Start/Reset-Schalter – Rockwell Automation Teile-Nummern 800FP-LF3, 800F-PN3G und 800F-X01
Schlüsselschalter – Rockwell Automation Teile-Nummern 800FP-KM21 und 800F-X10
Lichtsäule – Rockwell Automation Teile-Nummer 855D-P00SC20B24Y3Y5L4

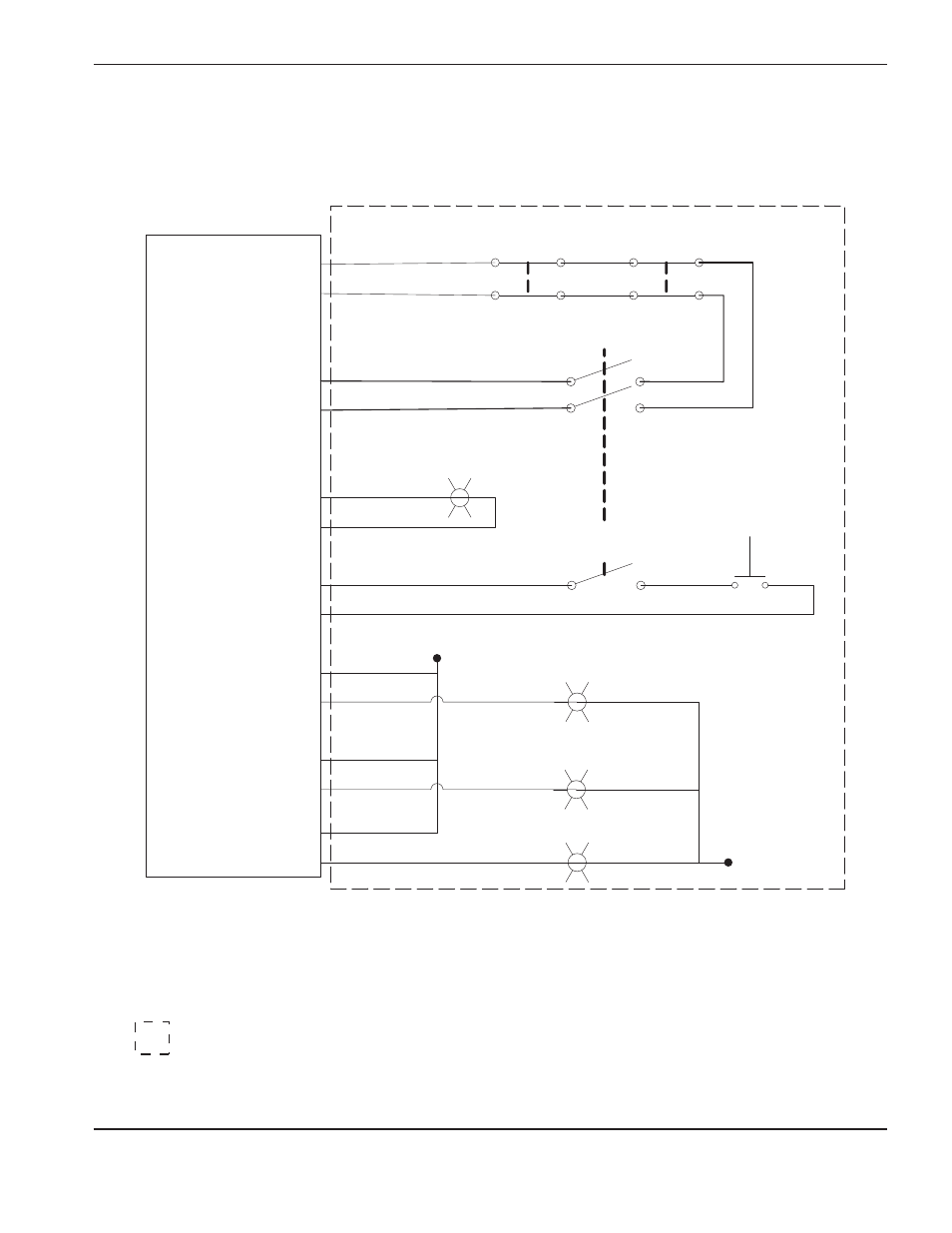

Stromlaufplan der externen Sicherheitsschalter
= Durch den Kunden bereitgestellte Komponenten
LPC2
