InstallatIon
HyIntensity Fiber Laser
Betriebsanleitung – 807091 Revision 2
2-19
einbau des entfeuchter-Ablaufs
1. Öffnen Sie die Tür an der Rückwand des Faserlaserquellengehäuses und suchen Sie den Entfeuchter-Ablauf,
der mit einem Kabelbinder an das Gehäuse befestigt ist. Schneiden Sie den Kabelbinder durch und nehmen
Sie den Schlauch vom Entfeuchter-Ablauf ab.
1 Zoll Sechskantmutter
2. Drücken Sie den kleinen Gummistöpsel aus dem Loch im Boden des Faserlaserquellengehäuses.

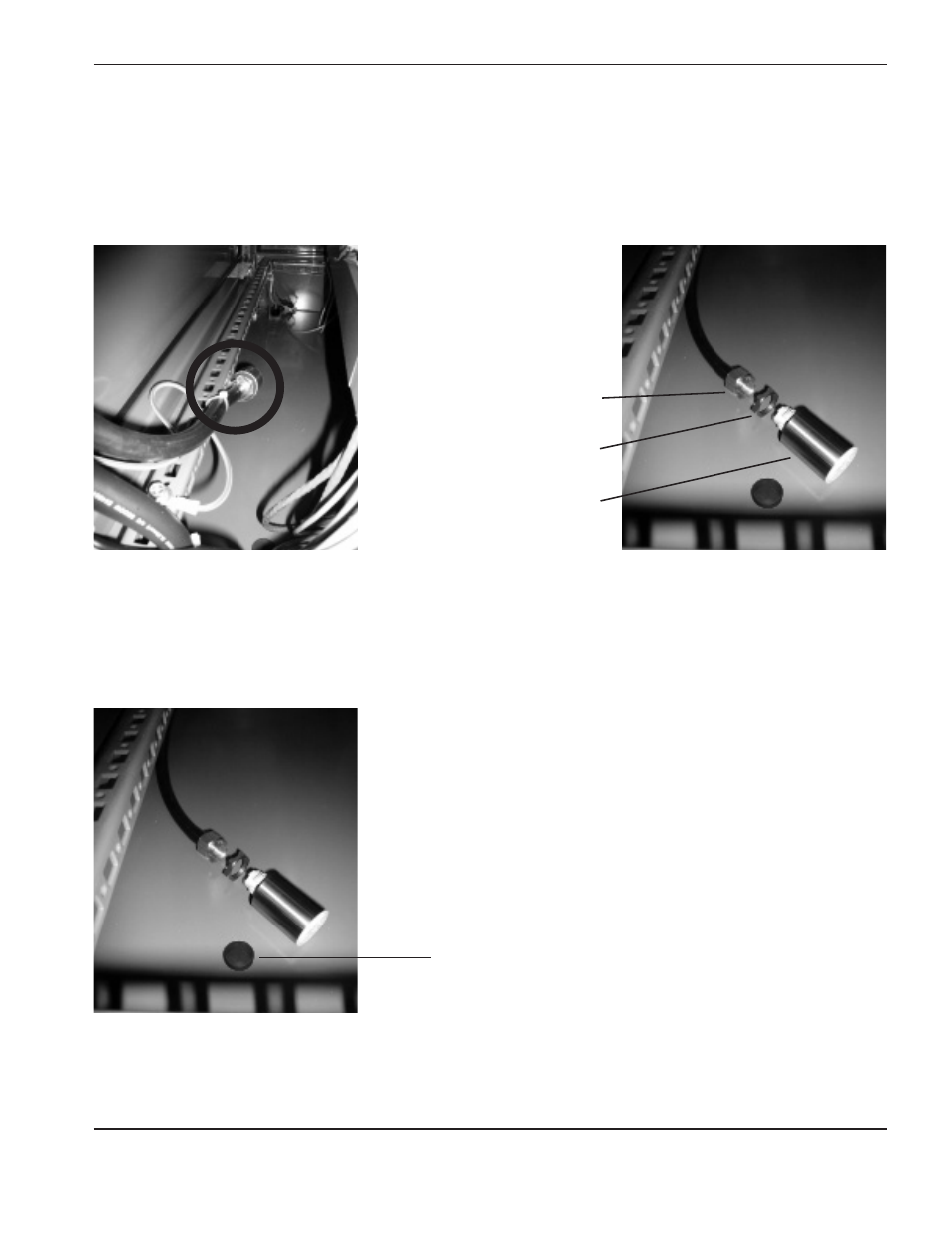

Lage von Schlauch und Ablauf
Ablaufteile
Gummistöpsel
Messingarmatur mit Widerhaken
Ablauf
Lage des Stöpsels
