InstallatIon
HyIntensity Fiber Laser
Betriebsanleitung – 807091 Revision 2
2-25
Draufsicht
31,5 mm
171,5 mm
152,4 mm
57,2 mm
Durchmesser
108,0 mm

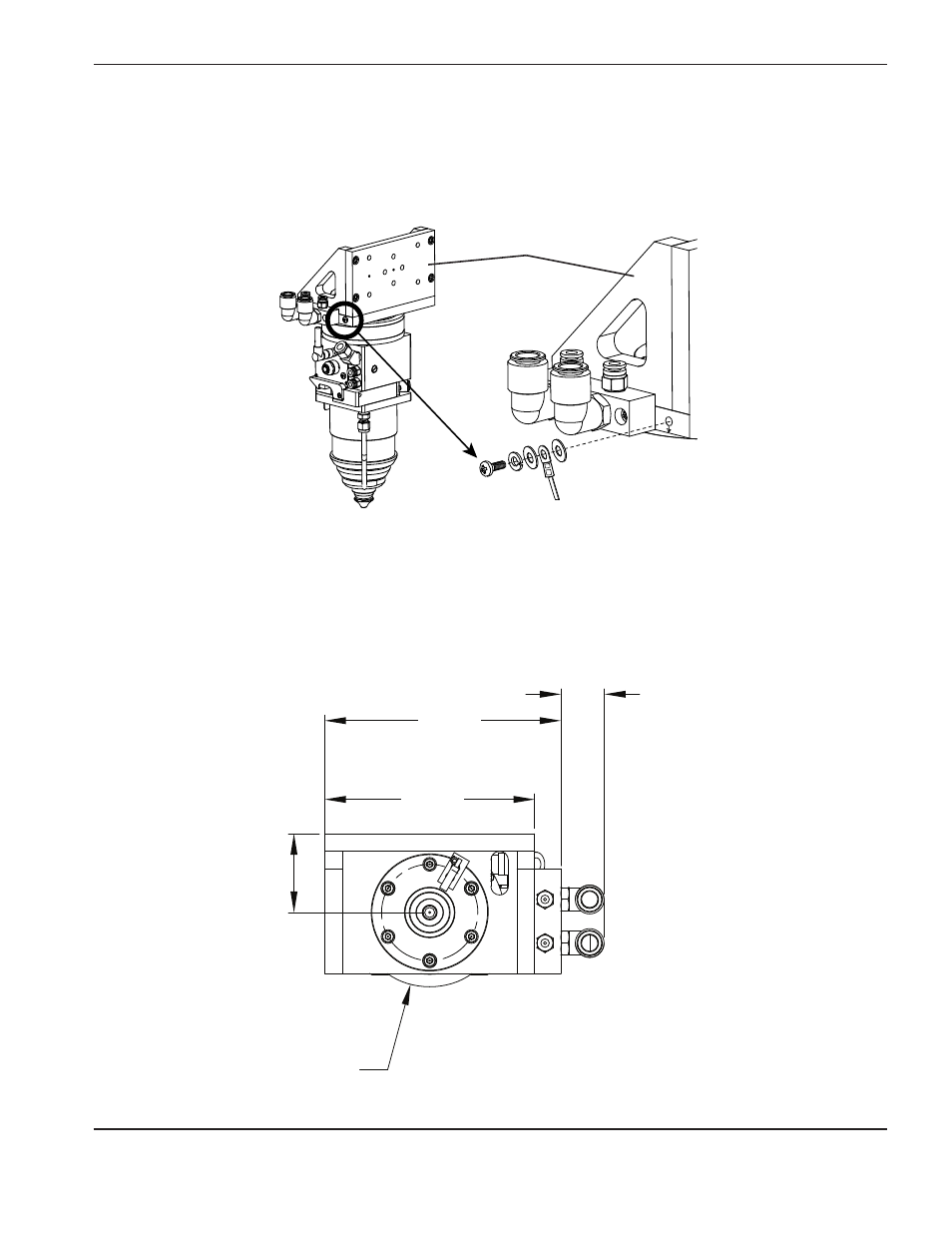

Montage-Abmessungen des Laserkopfes
Schutzleiter-Anschluss
Montagehalterung
erden des Laserkopfes
Laserkopf und Montagehalterung müssen ordnungsgemäß geerdet werden, um einen stabilen Betrieb zu gewährleisten.
Auf der Seite der Montagehalterung ist ein Gewinde M6 x 1 für den Anschluss des Erdungsdrahts vorgesehen, der hier
mit der Maschinenerdung verbunden werden soll.
