InstallatIon
2-38 HyIntensity Fiber Laser Betriebsanleitung – 807091 Revision 2

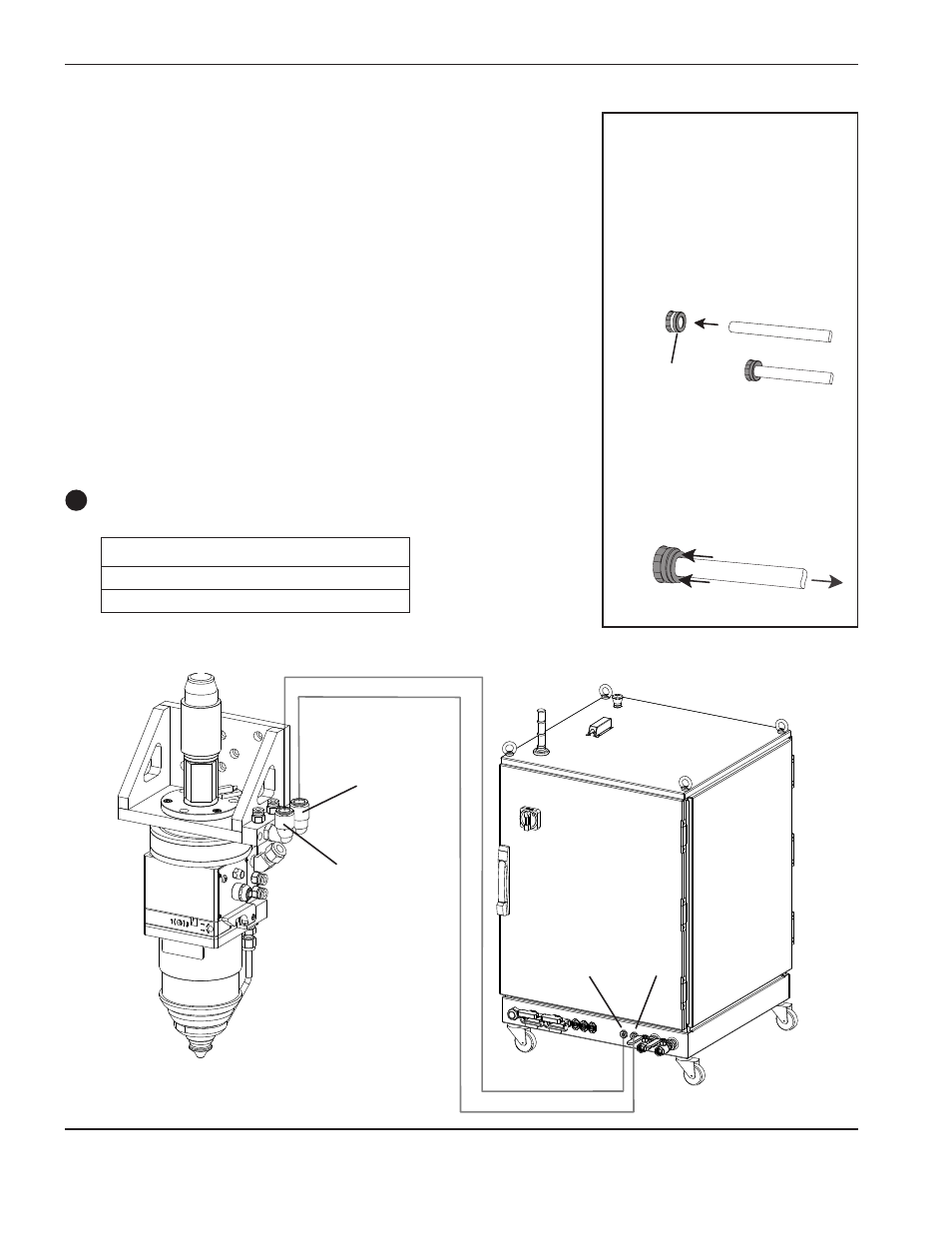

Anschluss der Kühlmittelschläuche
Die farbkodierten Wasserkühlerschläuche müssen von der Rückseite
des Faserlaserquellengehäuses zum Laserkopfverteiler verlaufen. Die
Schläuche sollten weder geknickt noch gequetscht werden, damit der
Kühlmittelfluss nicht behindert wird. Bei den Schlauchanschlüssen handelt
es sich um Steckverbinder, um die Verlegung der Schläuche möglichst
einfach zu gestalten. Vergewissern Sie sich, dass die Schlauchenden sauber
abgeschnitten sind, um Beschädigungen an den O-Ringen an der Innenseite
der Anschlüsse zu verhindern. Um einen Schlauch anzuschließen, schieben
Sie ihn fest in den entsprechenden Anschluss und prüfen Sie durch sanftes
Ziehen, ob er fest genug steckt.
Faserlaserquelle zum Laserkopf 2
Blau
Rot
Blau Rot
In diesem System enthaltene Schläuche
Blauer Schlauch: 12 mm Außendurchmesser
Roter Schlauch: 12 mm Außendurchmesser
Anmerkung: Die Anschlüsse in den
Schritten 7–10 sind
Steckverbinder.
Um eine Verbindung
herzustellen, schieben Sie die
Schlauchverbindung in den
entsprechenden Anschluss,
bis sie einrastet (12 mm).
Um eine Verbindung zu
trennen, Anschlussmuffe in
Richtung Brenner drücken und
die Schlauchverbindung vom
Brenner wegziehen.
Anschlussmuffe
