Konfiguration und BetrieB
3-22 HyIntensity Fiber Laser Betriebsanleitung – 807091 Revision 2
Kalibrierung
Kalibrierung der Düsenposition
Die Kalibrierung der Düsenposition ist eine Zweipunkt-Kalibrierung, um die Positions-Rückkopplung der Düsenposition
einzustellen. Die Düsenkalibrierung sollte erstmals bei der Montage erfolgen, und dann jedes Mal, wenn die
Schnittqualität abnimmt.

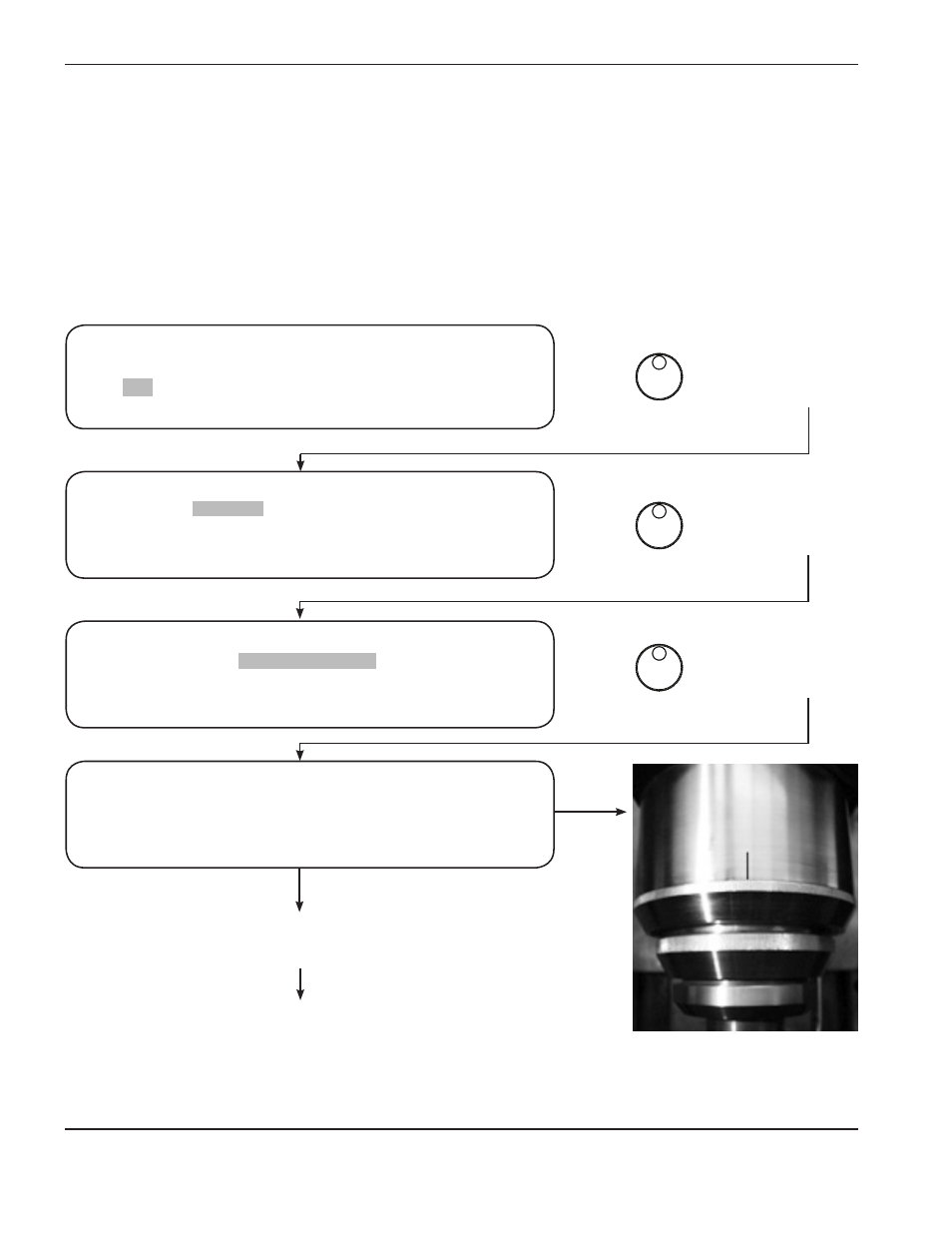

Zu Beginn der Kalibrierung überprüfen Sie, ob das unten abgebildete Hauptmenü auf dem Bildschirm der Laserkopf-
Steuerung angezeigt wird und befolgen Sie die nachstehenden Schritte.
Düsenverlängerung auf 0 mm
Fortsetzung auf der nächsten Seite.
Push to Select
(für Auswahl drücken)
+ =
Konfigurations-
bildschirm
Push to Select
(für Auswahl drücken)
+ =
Kalibrierungs-
bildschirm
Push to Select
(für Auswahl drücken)
+ =
Düsen-
verlängerungs-
Bildschirm 1
Drehen Sie den Düsenverlängerungsteil, bis er vollständig in den
Hauptteil des Schneidkopfes eingefahren ist.
LHC Ver: 1.13 LPC Ver: 1.17 P2
<Calibrate>
<Diagnostics>
<Setups>
<back>
Laser power 1500W O2 12 PSI
Beam OFF System OK
Calibrate Nozzle Position
Calibrate CHS Position
<back>
Move Nozzle extension to 0 mm
Push Rotary Wheel when at position
