InstallatIon
2-36
HyIntensity Fiber Laser
Betriebsanleitung – 807091 Revision 2

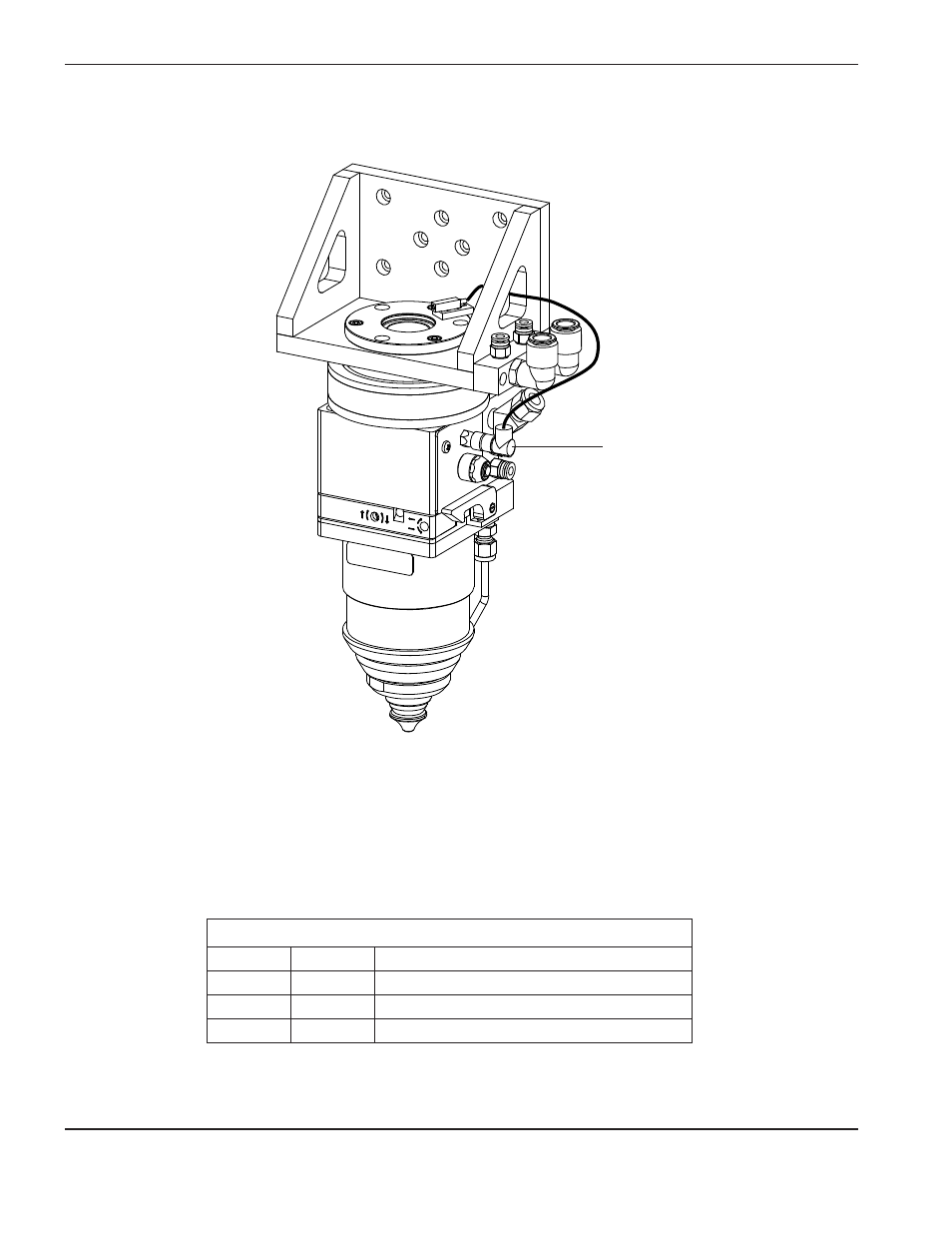

4. Schließen Sie das Kabel des Näherungssensors an die Näherungssensor-Baugruppe und die Buchse an der
Seite des Laserkopfes an, wie unten dargestellt.
Anschluss Näherungssensor
5. Schalten Sie die Stromversorgung der Anlage ein. Wenn der Näherungsschalter korrekt eingebaut wurde,
leuchtet sein orangefarbenes Kontrolllämpchen auf.
Anmerkung: Die Linsenhalterung muss in den Laserkopf eingebaut sein, damit der Näherungsschalter mit Strom
versorgt wird.
Anschlussbelegung des Näherungssensors
Stift
Farbe
Signal
1
Braun
VDC Masse
3
Blau
PNP Näherungsschalter Ausgang
4
Schwarz
15 VDC Näherungsschalter Eingang
