InstallatIon
2-34 HyIntensity Fiber Laser Betriebsanleitung – 807091 Revision 2
17. Drehen Sie Kollimator and Laserkopf-Adapterflansch so, dass sie mit den Befestigungslöchern des
Laserkopfes in einer Linie stehen; dies minimiert die Verdrillung des Glasfaserkabels. Setzen Sie die drei
Befestigungsschrauben ein und ziehen Sie sie mit einem 4 mm Sechskantschlüssel fest.

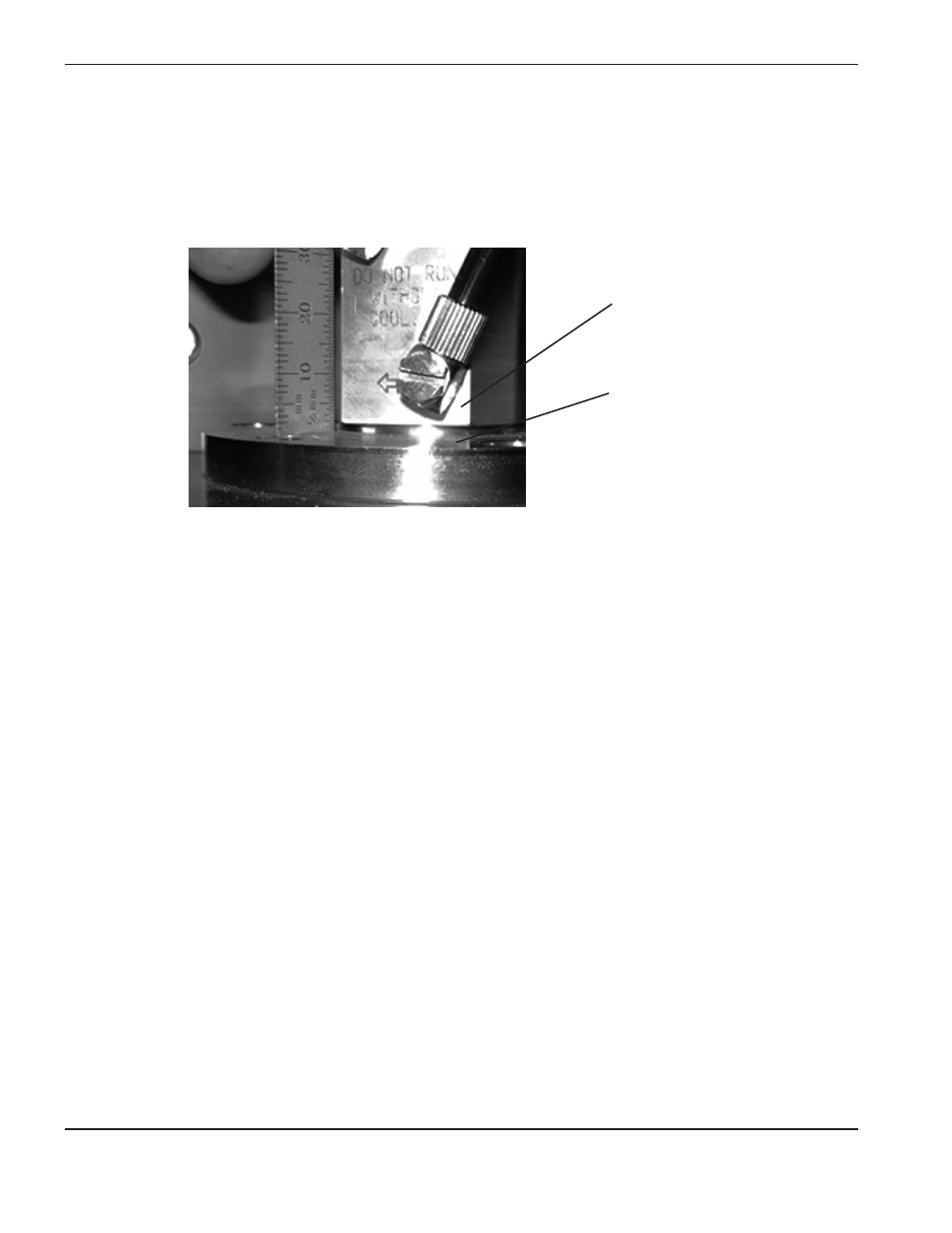

18. Bei ordnungsgemäßer Montage sollte zwischen dem Kollimator und dem Laserkopf-Adapterflansch ein Spalt
von ca. 2 mm verbleiben (siehe unten).
Kollimator-Kühlmuffe
Laserkopf-Adapterflansch
19. Drehen Sie die Kühlmuffe auf dem Kollimator so, dass die Kühleranschlüsse für leichteren Zugang vorne
zu liegen kommen.
