Konfiguration und BetrieB
3-34
HyIntensity Fiber Laser
Betriebsanleitung – 807091 Revision 2

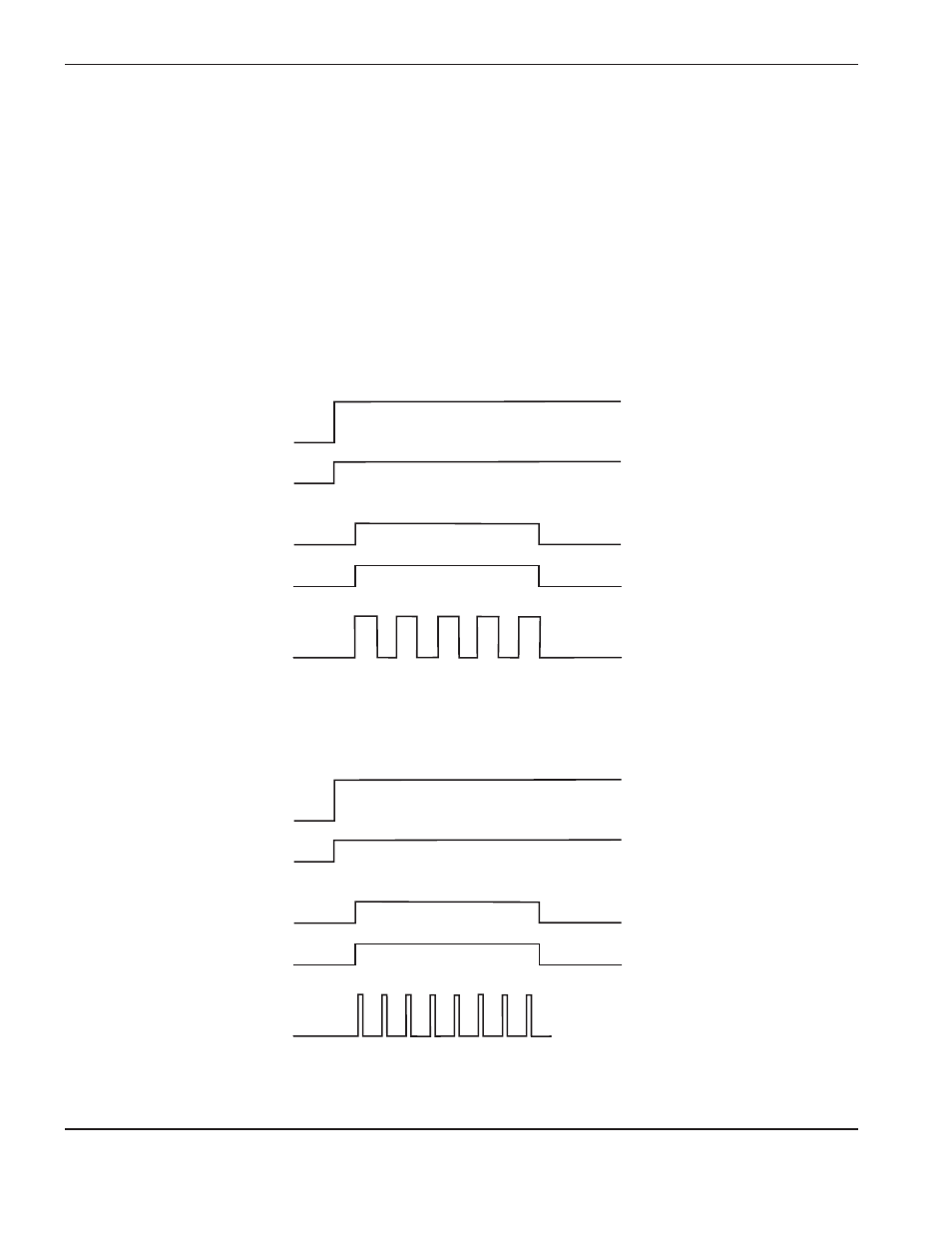

50 % einschaltdauer (eD) bei 100 % Leistung
10 VDC = maximale Nennleistung in Watt
5 VDC = 50 % Einschaltdauer
24 VDC
24 VDC
1600 Watt
Impulsrate immer 500 Hz
Prozessleistung
Eckleistung
Eckleistung
Aktivierung
Digitalstrahl-
Aktivierung
Laser-Ausgang
10 % einschaltdauer (eD) bei 100 % Leistung
10 VDC = maximale Nennleistung in Watt
1 VDC = 10 % Einschaltdauer
24 VDC
1600 Watt
Impulsrate immer 500 Hz
Prozessleistung
Eckleistung
Eckleistung
Aktivierung
Digitalstrahl-
Aktivierung
Laser-Ausgang
Pulsen des Laserstrahls mit einer beliebigen cNc
Pulsen des Laserstrahls mit der integrierten Pulsbreitenmodulation (PWM)
1. Setzen Sie die Prozessleistung auf einen Wert zwischen 0 und 10 Volt (0–100 % der Nennleistung in Watt).
2. Legen Sie die Eckleistung/PWM-Einschaltdauer fest. 0–10 Volt = 0–100 % PWM-Einschaltdauer
3. Setzen Sie den Eckleistungspulsen-Aktivierungseingang
4. Schalten Sie die Digitalstrahl-Aktivierung EIN (ON)
In diesem Modus pulst der Laser immer mit 500 Hz
Anmerkung: Sie können die Prozessleistung oder Eckleistung jederzeit ändern, auch bei eingeschaltetem Laserstrahl.
Ein Pulsen der Prozessleistung oder Eckleistung wird in diesem Modus allerdings nicht empfohlen.
24 VDC
