Konfiguration und BetrieB
HyIntensity Fiber Laser
Betriebsanleitung – 807091 Revision 2
3-25

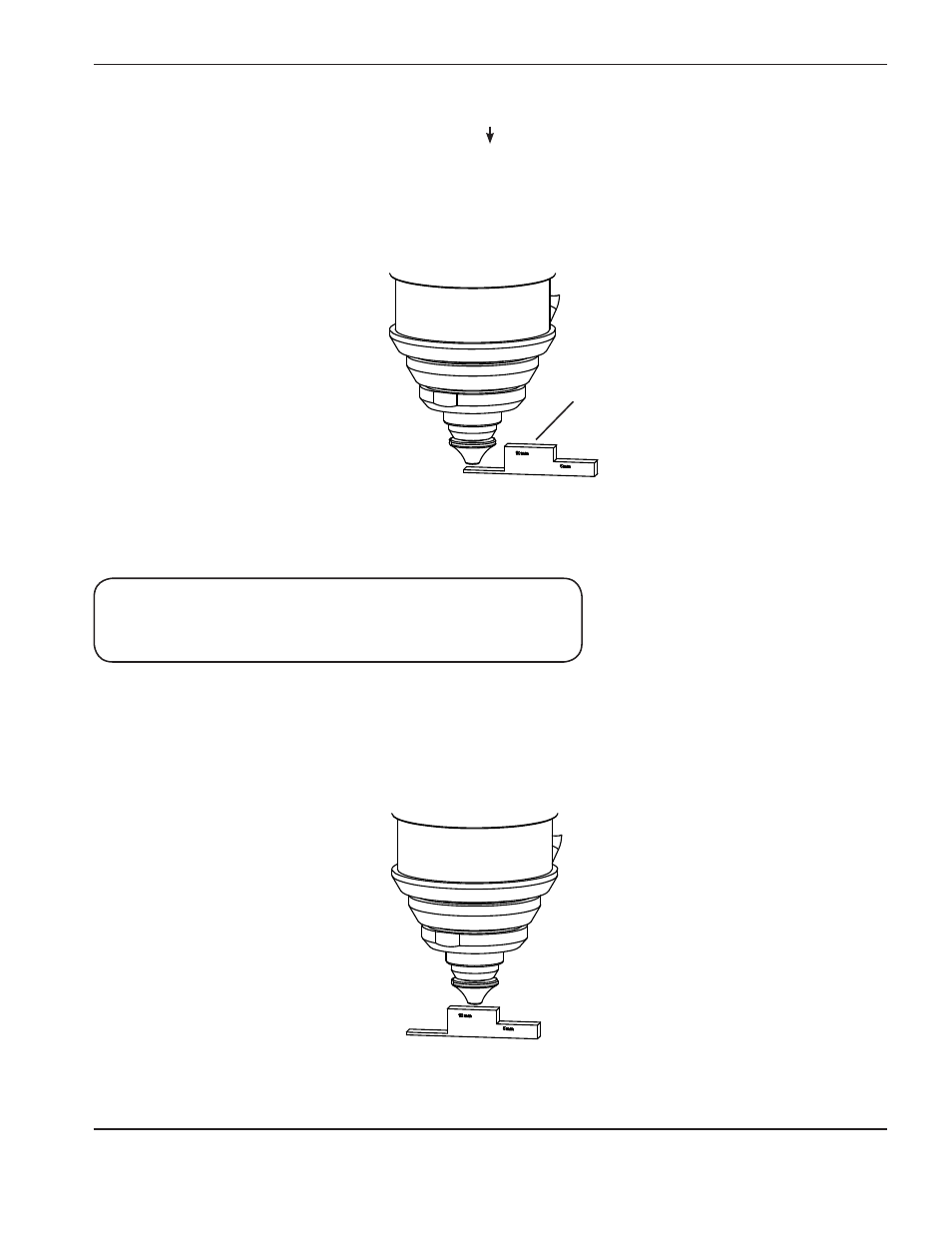

Abstand Düse-Werkstück 10 mm
Fühlerlehre
Abstand Düse-Werkstück 1 mm
Positionieren Sie den Schneidkopf über das Material, allerdings nicht in der Nähe der Kanten, und bewegen Sie
ihn abwärts, bis die Kalibrier-Fühlerlehre sowohl Material als auch Düse berührt und die Kontrolllampe „Tip Touch“
(Düsenkontakt) der Laserkopf-Steuerung aufleuchtet. Drücken Sie jedoch nicht zu fest auf das Material, um Verbiegen
und somit Ungenauigkeiten bei der Kalibrierung zu vermeiden.
Wenn die Höhe 1 mm korrekt ist, entfernen Sie die Fühlerlehre und drücken Sie auf den Auswahlknopf um die
Kalibrierung der Höhe 1 festzulegen.
Fortsetzung von vorhergehender Seite
Nachdem der Punkt 1 mm kalibriert wurde, wird folgender Bildschirm angezeigt:
Positionieren Sie den Schneidkopf über das Material, allerdings nicht in der Nähe der Kanten, und bewegen Sie
ihn abwärts, bis die Kalibrier-Fühlerlehre sowohl Material als auch Düse berührt und die Kontrolllampe „Tip Touch“
(Düsenkontakt) der Laserkopf-Steuerung aufleuchtet. Drücken Sie jedoch nicht zu fest auf das Material, um Verbiegen
und somit Ungenauigkeiten bei der Kalibrierung zu vermeiden.
Wenn die Höhe 10 mm korrekt ist, entfernen Sie die Fühlerlehre und drücken Sie auf den Auswahlknopf um die
Kalibrierung der Höhe 2 festzulegen.
Fortsetzung auf der nächsten Seite.
Move Head to 10 mm
Push Rotary Wheel when at position
