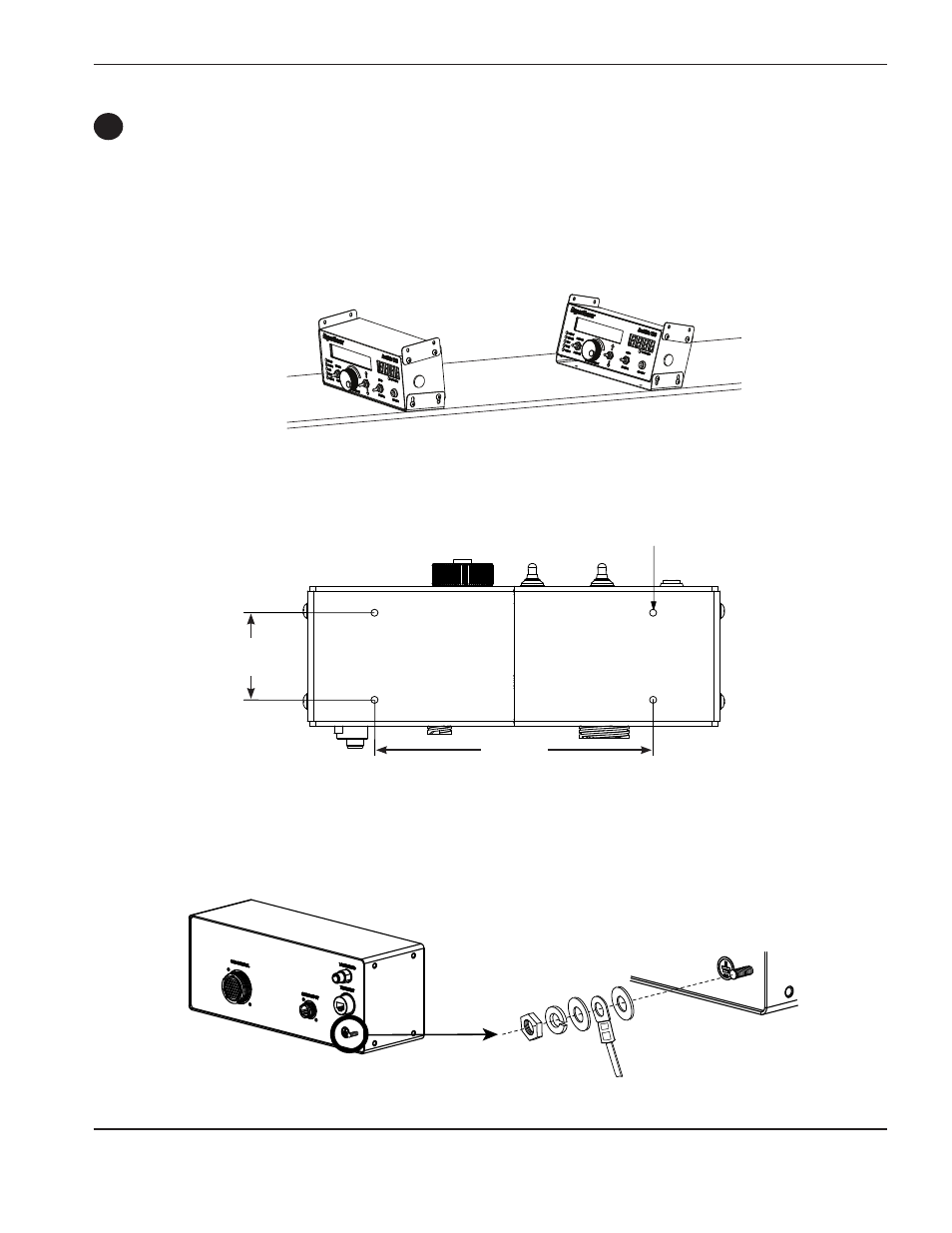

Laserkopf-Steuerung (LHc) montieren
Mit den Montagehalterungen der LHC sind mehrere Arten der Montage möglich. Sie können sie unter oder auf einem
anderen Gerät, gerade oder geneigt installieren. Die LHC sollte jedoch so auf dem Portal montiert werden, dass der
Bediener beim Wechseln einer Düsenverlängerung und während des Schneidens ihre Anzeige sehen kann.
LHC auf einer Oberfläche
montiert und nach unten
geneigt.
LHC auf einer Oberfläche
montiert und nach oben
geneigt.
Abmessungen der Montagehalterung der Laserkopf-Steuerung
Durchmesser
5,0 mm
(4 Stellen)
63,5 mm
203,2 mm
erdung der Laserkopf-Steuerung
B
